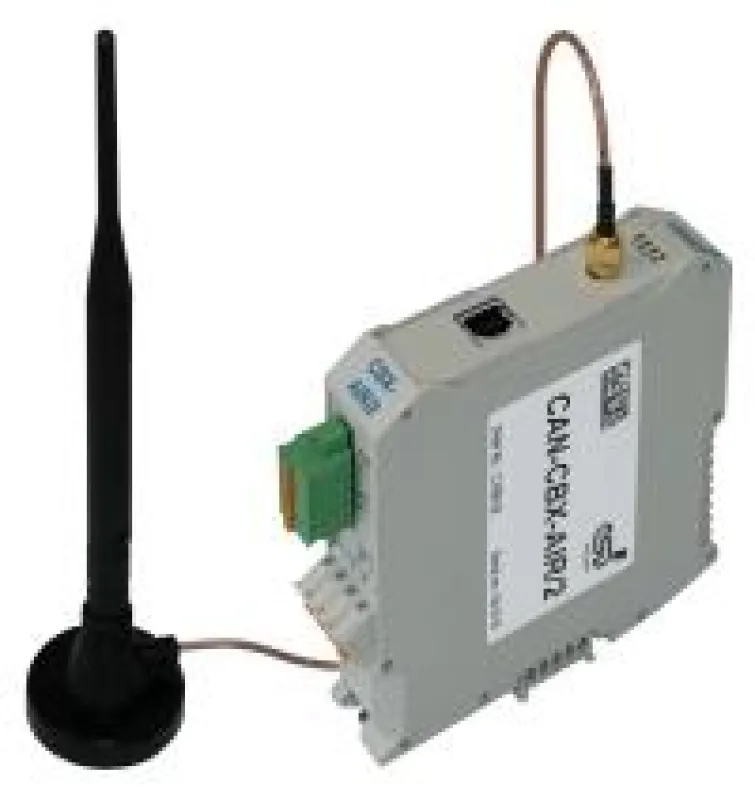

CAN-CBX-AIR/2 - drahtlose Verlinkung von zwei getrennten CAN-Netzwerken

(openPR) Das CAN-CBX-AIR/2 Modul ermöglicht eine drahtlose Funkverbindung im 2,4 GHz ISM-Band zwischen zwei von einander getrennten CAN- Netzwerken. Die Reichweite der Funkverbindung beträgt bis zu 400 m im Freifeld. Gegenüber Bluetooth und WLAN bietet die Baugruppe minimale Verbindungsaufbau- und Latenzzeiten der CAN-Übertragung. Neben einer vollständig transparenten Datenübertragung kann das CAN-CBX-AIR/2 auch im CANopen-Modus gemäß dem zukünftigen CANopen-Wireless-Standard (CiA WDP 315) betrieben werden. Umfangreiche Diagnose-Informationen sowohl der CAN- als auch der Funkschnittstelle sind damit abrufbar.

Vier LEDs zeigen den Betriebsstatus der Funkverbindung sowie der CAN-Kommunikation an.
Die mitgelieferte Windows XP/7-Software dient über die integrierte USB-Schnittstelle zur Konfiguration des Moduls und kann gleichzeitig für CAN-Monitoring sowie Diagnose der Funkverbindung eingesetzt werden.

Die gesamte CBX-Reihe mit In-Railbus umfasst CANopen Ein-/Ausgabemodule für die Industrie mit einer wartungsfreundlichen Verdrahtung des CAN-Bus sowie der Spannungsversorgung.
Die Spannungsversorgung sowie die Übertragung des CAN-Bus kann über den In-Railbus Verbindungsstecker (TBUS-Connector) erfolgen, der sich auf der Hutschiene befindet, oder alternativ über Klemmanschlüsse. Einzelne Module können vom In-Railbus entfernt werden, ohne dass die Signalübertragung unterbrochen wird.
Die galvanisch getrennte CAN-Schnittstelle entspricht ISO11898-1 und unterstützt Bit-Raten bis zu 1 Mbit/s. Die CANopen-Knotennummer sowie die CAN-Bit-Rate lassen sich problemlos über Kodierschalter einstellen.
