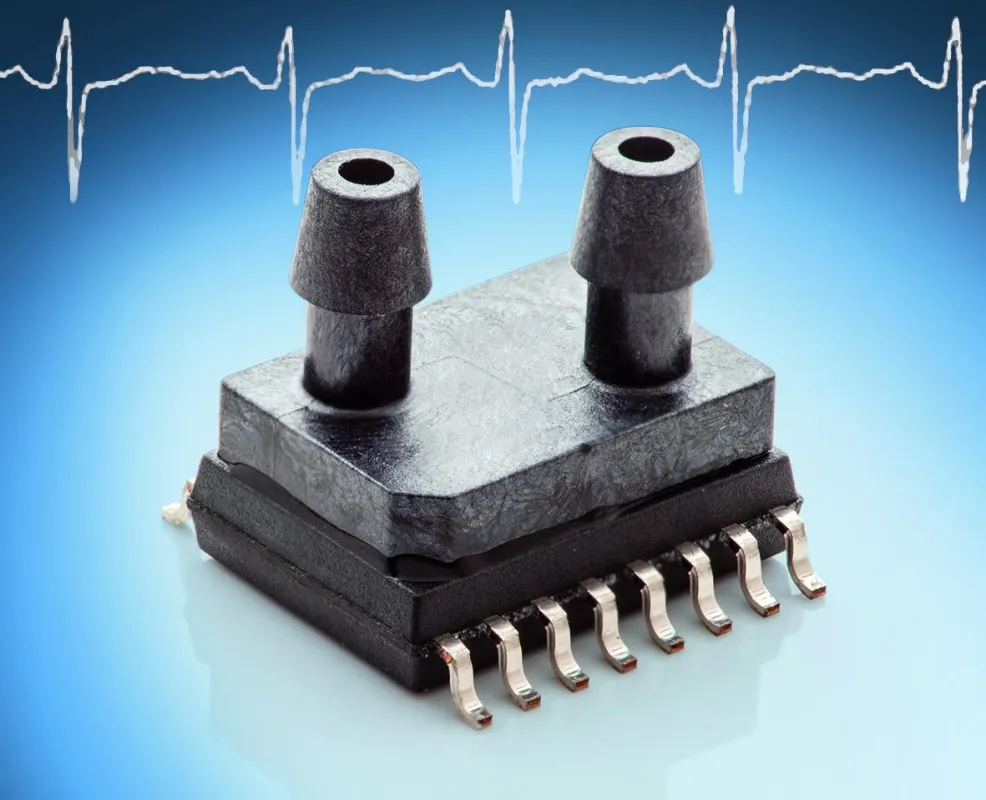

(openPR) AMSYS stellt einen kleinen Druck-/Temperatursensoren mit beeindruckenden Leistungsmerkmalen im Niedrigstdruckbereich von ±125 Pa vor. Das Besondere an diesem Sensor ist der sehr kleine Druckbereich und die ausgezeichnete Genauigkeit.
AMSYS (http://www.amsys.de) bietet die Drucksensoren der Reihe SM9333 in einer bidirektional differentiellen Version mit ±125 Pa an. Die Besonderheit bei diesen differentiellen Sensoren ist die Tatsache, dass sie sowohl negativen wie auch positiven Druck messen können.
Diese bidirektionale Version ermöglicht aufgrund der symmetrischen Eigenschaften der Siliziummesszelle sowohl die Messung des applizierten Unter-druckes als auch jene des entsprechenden Überdruckdruckes.
Als Ausgangssignal stehen zwei Signale im I²C-Format zur Verfügung, die proportional zur differentiellen Druck- und zur Temperaturänderung sind. Um die Funktion des Sensors zu kontrollieren, sind die SOIC-Sensoren mit einer Status Diagnose und mit einer Fehlermeldung ausgestattet.
Während der Herstellung werden die Niederdrucksensoren individuell linearisiert, kalibriert und temperatur-kompensiert. Somit wird keine zusätzliche Schaltung, wie z.B. ein Kompensationsnetzwerk benötigt.
Das Gehäuse dieses Niederdrucksensors basiert auf dem Standard SOIC16(w)-Gehäuse (300 mil), in dem auch das Auswerte-IC und die Siliziummesszelle einbauen sind. Als OEM-Druck-Sensoren sind die SM9333 für den Einbau auf einer Leiterplatte vorgesehen. Die Sensoren sind für die automatische SMD-Montage (JEDEC J-STD.-020D.1) geeignet. Sie können wie ein IC im Leiterplattenentwurf platziert und per Reflow-Verfahren auf Standard-PCB montiert werden.
Mit einer ADC-Auflösung von 16 bit und einer Genauigkeit* von typ. ±0,5 %FS im gesamten Kalibrationstemperaturbereich (-25 bis 85°C) eignet sich der Sensor insbesondere für Industrieanwendungen, kann aber auch in medizinischen Geräten und in HVAC-Produkten eingesetzt werden. Zusätzlich zum SM9333 gibt es auch einen bidirektionalen Differenzdrucksensor für den größeren Druckbereich ± 250 Pa in Form des SM9336.
* Unter Genauigkeit versteht man bei AMSYS den Gesamtfehler, der die Kalibrationsfehler, die Temperatur-fehler und alle stochastischen Fehler (Hysterese, Nichtlinearität und Reproduzierbarkeit) mit einschließt.
Nützliche Links:
Homepage AMSYS GmbH & Co. KG: https://www.amsys.de
Produktseite Niederdrucksensor SM9333: https://www.amsys.de/produkte/drucksensoren/sm9333-sm9336-digitaler-niedrigstdrucksensor-im-soic-gehaeuse/
