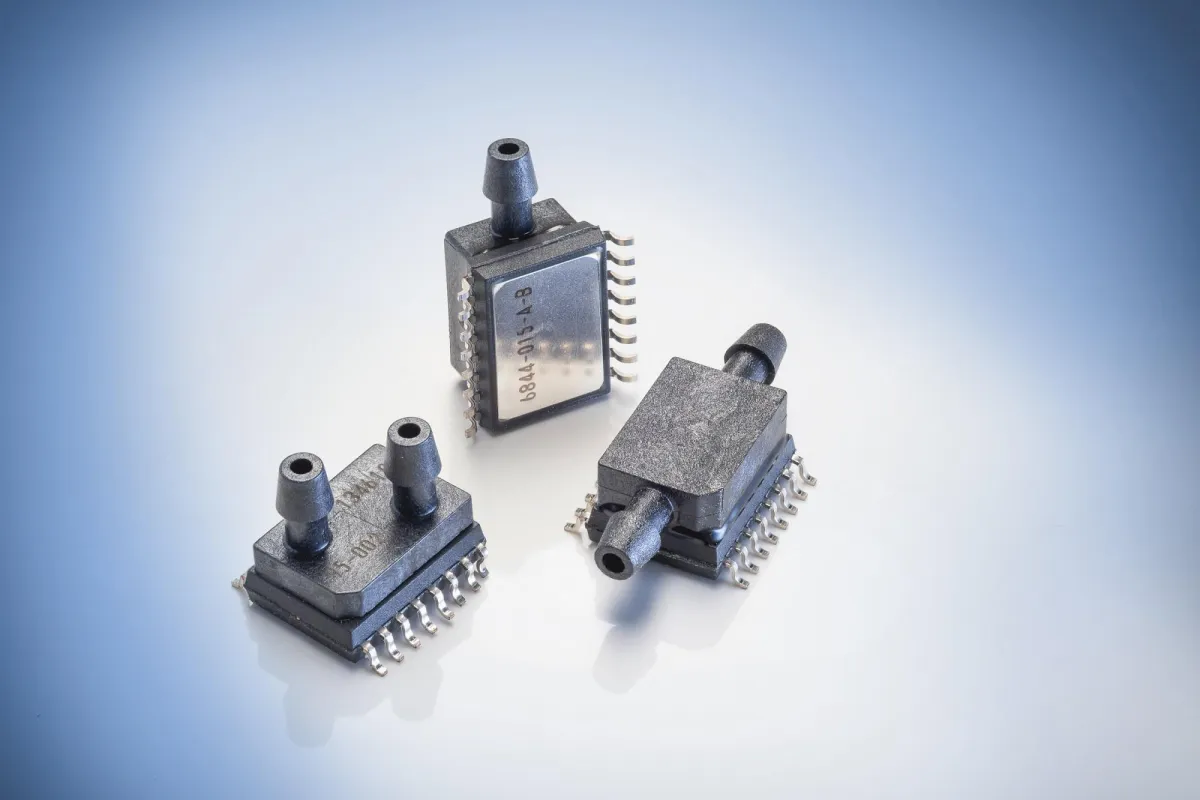

openPR bei Google bevorzugen.(openPR) Mainz, Mai 2019 – Die Familie der SOIC-Drucksensoren wächst ständig und AMSYS stellt mit dem SM9235 die neueste Erweiterung vor. Egal ob als Relativ- oder Differenzdrucksensor, für niedrige Drücke von 0 – 300 Pa, bietet der Drucksensor zwei vertikale Schlauchanschlüsse in einem JEDEC-konformen SOIC-16 Gehäuse zur Oberflächenmontage.
Zum Einsatz kommen die SOIC-Sensoren für Anwendungen, bei denen niedrige Drücke von Luft und nicht korrodierenden Gasen gemessen werden sollen. Dies ist beispielsweise der Fall in HVAC-Anwendungen oder bei der Filterüberwachung. Aber auch zur Atemkontrolle in der Medizintechnik oder bei Durchflussmessungen und Leckkontrollen setzen immer mehr Ingenieure auf den SM9235.
Das thermisch kompensierte und betriebsbereit kalibrierte I2C- Ausgangssignal mit 16 bit Auflösung weist einen typischen Gesamtfehler von weniger als 0,4 % auf. Darin enthalten sind bereits alle Fehlerquellen wie Temperatur, Versorgungsspannung und Druck. Und selbst dieser Wert kann nach dem Lötvorgang mittels einer Nullpunktkalibrierung.
nochmals auf ± 0,2 % halbiert werden! – Dieser geringe Wert für den AMSYS-Sensor im Kunststoffgehäuse imponiert und wird von den meisten OEM-Sensoren, selbst in größerer Bauform nicht erreicht.
Der Arbeitstemperaturbereich des SM9235 von -20° bis +85° C entspricht dem Kalibrationsbereich. Das heißt, die Sensoren werden in diesem Temperaturbereich gemessen und kalibriert, kompensiert und linearisiert. Mögliche Versorgungsspannungen sind 3,3 V und 5 V bei einer Stromaufnahme von unter 4 mA. Das Gehäuse des Sensors besteht aus Thermoplast (PPS) und ist damit weitgehend resistent gegen Chemikalien. Die OEM-Sensoren SM9235 sind für die automatisierte SMD-Montage nach JEDEC 020D.1 geeignet.
Neben dem SOIC-Sensor SM9235 für den Druckbereich von 0 – 300 Pa bietet AMSYS den SM9233 für 0 – 250 Pa und den SM9236 für 0 – 600 Pa an. Damit sind nun SOIC-Sensoren für Maximaldrücke zwischen 125 Pa und 2 bar erhältlich.
Produktseite: https://www.amsys.de/produkte/drucksensoren/sm9233-sm9235-sm9236-soic-niederdrucksensor-2mbar-3mbar-6mbar/
Treffen Sie uns an der Sensor+Test Messe vom 25.-27. Juni 2019!
Weitere Informationen über SOIC-Sensoren, Drucktransmitter und kabellose Sensorlösungen erhalten Sie bei der der Sensor+Test Messe in Nürnberg auf dem AMSYS-Stand in Halle 1, Stand 340.
Presseinformation
Niederdrucksensor 300 Pa für Differenz- und Relativdruck
