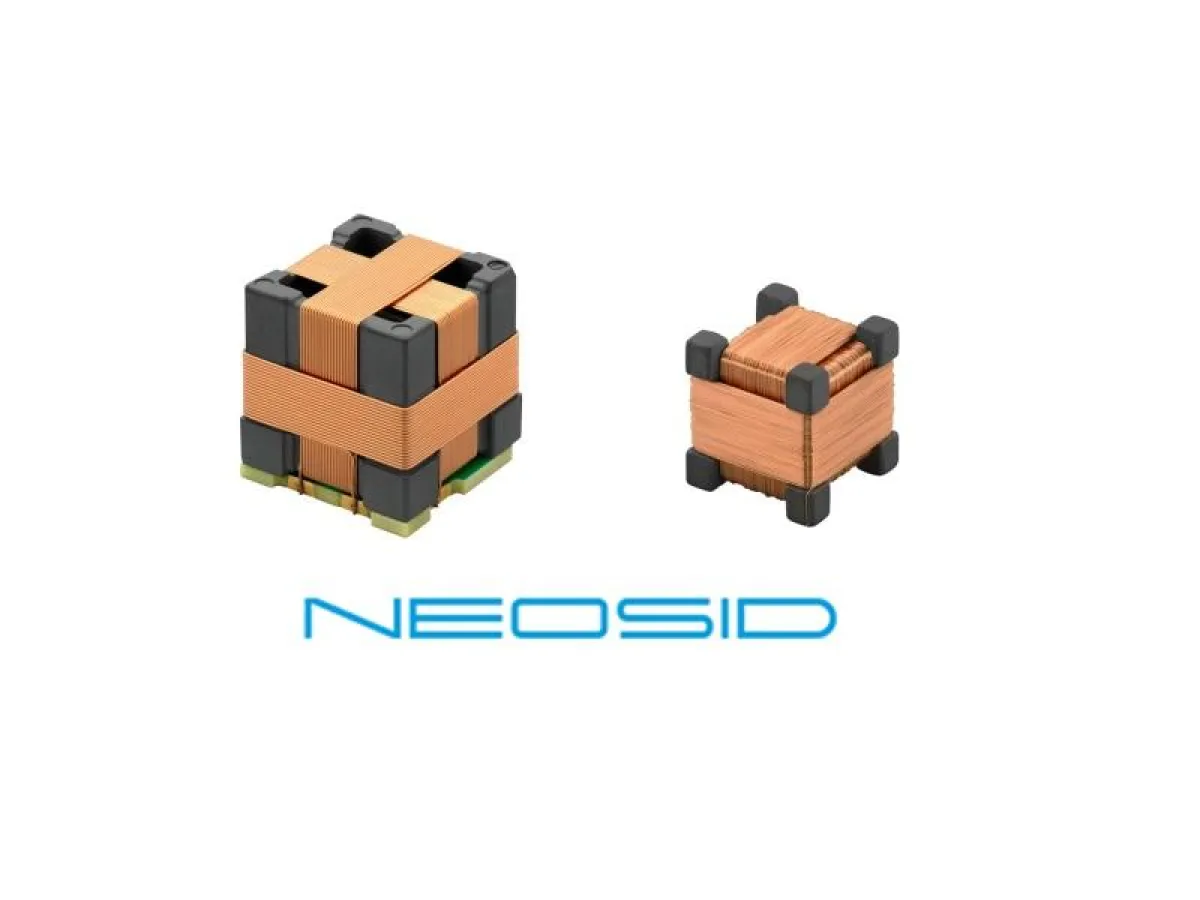

(openPR) Neosid stellt neuartige isotrope 3D-Würfel-Antennen vor. Die beiden Standard-Bauformen 3D9-RX-Antenne (9,0 x 9,0 x 9,9mm) und die 3D22-TX-Antenne (bei 22,0 x 22,0 x 22,9mm nur 25g Gewicht!) sind Ergebnis umfassender Entwicklungsarbeit des sauerländer Spezialisten für induktive Bauteile. Eine umfangreiche Wertereihe steht zur Auswahl bereit. Die Neuheiten werden in einem automatisierten Fertigungsprozess hergestellt.
Diese neue Antennenfamilie bietet speziell entwickelte Antennen, u.a. für den Einsatz in magnetischen Ortungssystemen. Augmented Reality, Virtual Reality und Mixed Reality erhalten eine hochpräzise und komfortable Ortungslösung.
Es existieren verschiedene Methoden, um die Position eines Objektes im dreidimensionalen Raum zu bestimmen. Ortungssysteme sind bereits bekannt aus GPS-Navigationssystemen. Hier wird über zwei Koordinaten die Position in einer Ebene definiert. Zur zusätzlichen Beschreibung der Objekthöhe wird eine weitere Information benötigt. Das Ergebnis sind 3D-Daten. Werden diese Daten um Informationen zur Orientierung des Objektes erweitert, ergeben sich 6 Richtungen, welche die Bewegungsfreiheit eines Objektes im dreidimensionalen Raum beschreiben (6DoF).
Gestaltung von 3D-Würfelantennen - Innovationen von NEOSID
Neosid hat 3D-Würfelantennen in all ihren elektrischen und mechanischen Eigenschaften als elektronisches Bauteil optimiert. Damit ihr Einsatz und die Funktion so effektiv wie möglich realisiert werden kann.
Der Antennenkern
Neosid nutzt einen speziellen Herstellungsprozess, um moderne Ferritwerkstoffe in beliebige dreidimensionale Formen zu bringen. Diesen setzet Neosid ein, um einen ausgehöhlten Ferritkern für unsere 3D-Würfelantennen herzustellen. Im Gegensatz zu einem massiven Ferritkern wird hiermit das Bauteilegewicht deutlich reduziert - bei Beibehaltung des Wirkungsgrades der Antenne. Die Neosid Einstück-Antennenkerne bieten höchste Widerstandsfähigkeit gegen mechanische Einflüsse, weil die Anzahl der eingesetzten Komponenten gering gehalten wird – auch im Sinne einer nachhaltigen Umweltentwicklung.
Alternativ realisiert Neosid auch isotrope Antennen ohne Kern – also aus drei zusammen gesetzten Luftspulen. Diese Ausführungsvariante ist besonders für Anwendungen interessant, in denen magnetische Werkstoffe nicht eingesetzt werden dürfen, z.B. in Bereichen der Medizintechnik.
Die Anschlusstechnik
Neosid beherrscht fortschrittliche Fertigungsmethoden, um 3D-Würfelantennen so zu gestalten, dass sie optimal im automatischen Fertigungsprozess hergestellt werden können. Darüber hinaus dienen metallisierte Bereiche am Ferritkern als Anschlussflächen für die einzelnen Wicklungen sowie zur Kontaktierung des gesamten Bauteiles auf der Leiterplatte. Durch modernste Herstellungsprozesse erhöht Neosid die Produktqualität und reduziert Fehlerquellen. Zur zusätzlichen Stabilisierung der Verbindung zwischen Leiterplatte und Antenne bietet Neosid
optional die patentierte HSF-Technologie an. Die Bauteile können direkt mit Fertigungsautomaten im Reflow-Prozess verarbeitet werden.
X-, Y-, und Z-Wicklungen
Der prozessoptimierte Ferritkern ermöglicht das automatisierte Bewickeln der Antenne. Drahtstärke, Windungszahl und Wicklungsposition können individuell an die Anforderungen der Applikation angepasst werden. Mittels bewährter Kontaktierungstechnik bringt Neosid den Wicklungsdraht zuverlässig am Bauteil an.
