Anspruchsvolle LED-Anwendungen auf Basis präziser SMD-Fertigung

(openPR) Spezialist für die SMD-Schablonen Fertigung bietet adäquate Lösungen

Steigende Strompreise belasten Deutschland zunehmend. Mit rund 30 Cent pro kWh erreichen die gezahlten Preise im Frühjahr 2019 einen neuen Höchststand. Versorger begründen das mit höheren Beschaffungskosten, dabei ist eine Trendwende nicht in Sicht. Mit den steigenden Energiekosten wächst auch die Nachfrage nach energiesparenden und nachhaltigen Lichtquellen wie LED.

Mittlerweile gelten Leuchtdioden (LED) als Lichtquelle der Zukunft. Sie ermöglichen eine Einsparung der Energiekosten von bis zu 80 Prozent, gleichzeitig punkten sie mit einer besonders langen Leucht- und Lebensdauer von bis zu 50.000 Stunden. Mit einer Umstellung auf die elektrischen Lichtquellen setzt man mit richtungsweisender Technik und ökologischer Bauweise auf Umweltschutz und Ressourcenschonung. Aufgrund der hohen Leistungsfähigkeit und flexibler Steuerungsmöglichkeiten bei vergleichsweise geringen Kosten wächst nicht nur im Bereich Automotive die Bedeutung von LED-Anwendungen.

Besondere Anforderungen an das Know-how in der SMD-Fertigung
Am Anfang eines Lichtkonzeptes steht die mit LEDs und Elektronikkomponenten in SMD-Technik zu bestückende Leiterplatte. Eine professionelle und präzise SMD-Fertigung ist notwendig, damit LED mit ökonomischer und ökologischer Effizienz überzeugen kann. Zu berücksichtigen sind individuelle Formen und Größen der Bauteile, Chipflächen sowie Geometrien. Um eine einwandfreie Funktion des LED-Moduls zu gewährleisten, muss die Lotpaste in dem rechnerisch ermittelbaren optimalen Volumen fehlerfrei und mit höchster Präzision aufgetragen werden. Dabei gilt es die verschiedenen Anschlussformen der LEDs wie z.B. seitliche Anbindungen, ganze Flächen, Anschluss-Beinchen oder Mischformen zu berücksichtigen. Dies erfordert eine Handhabung, die sichere und fehlerfreie Lötverbindungen erzeugt. Der präzise Lotpastenauftrag ist der erste Schritt in einem kritischen Prozess der sorgsamen und schonenden Verarbeitung in den Verbindungstechnologien. Der Einsatz hochqualitativer Materialien und die Wahl der korrekten Paramater in jedem einzelnen Prozessschritt sind entscheidende Faktoren um spätere Fehlfunktionen auszuschließen.

Großformatige SMD-Schablonen für die LED-Modulfertigung

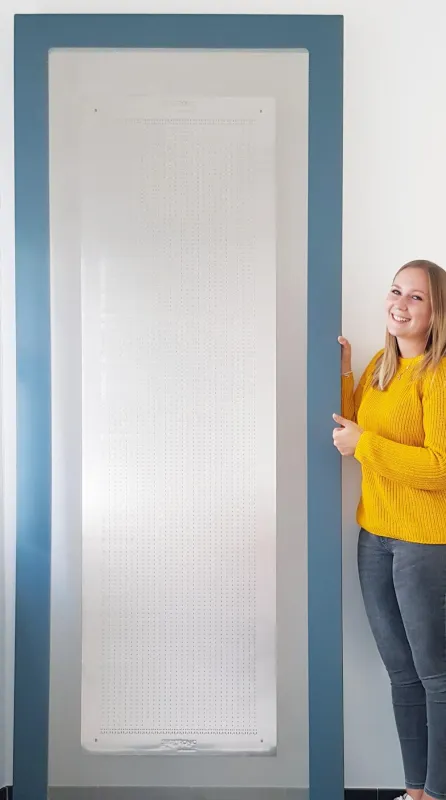

Große LED-Panels wie zum Beispiel aus dem Bereich Unterhaltungs- und Veranstaltungselektronik machen übergroße Leiterplatten in der LED-Fertigung immer mehr zur Notwendigkeit. Das Bedrucken mit Lotpaste gestaltet sich in der Regel aufwendig, wenn SMD Schablonen nur partiell eingesetzt werden. Ein Schritt, welcher gerade im Hinblick auf die obligatorische Präzision in der LED-Bestückung, das Fehlerpotenzial erhöht. Um diesen Prozess zu vereinfachen, bietet die BECKTRONIC GmbH SMD-Schablonen in Übergröße an. Dadurch umgehen Anwender segmentierte Druckvorgänge. Große Leiterkarten werden in einem Schritt bepastet und auch auf das Zusammenfügen von einzelnen PCBs kann somit verzichtet werden. „Die vergrößerte, ganzheitliche Druckfläche unserer XXL SMD-Schablone BECmax eignet sich ideal für das präzise Bepasten durchgängiger Leiterkarten in einem Arbeitsschritt. Diese Spezial-Schablonen, die wir mit einem Rakelbereich von bis zu 200 cm Länge und 80 cm Breite fertigen, stellen eine optimale Alternative zu SMD-Schablonen in Standardmaßen dar“, erklärt Geschäftsführer Thomas Schulte-Brinker.

Plausibilitätskontrolle und Design Rule Überprüfung für optimierte Druckergebnisse
In Rahmen der BECKTRONIC ProConsult Leistungen bietet das Unternehmen eine abschließende Schablonenoptimierung. Das individuelle Beratungskonzept fußt auf einer ganzheitlichen Prüfung des Schablonenlayouts mithilfe einer softwarebasierten Plausibilitätskontrolle unter Einbeziehung der individuellen Fertigungsprozesse der verschiedenen Elektronikhersteller. Dabei werden die Richtlinien der IPC-7525A gleichermaßen berücksichtigt wie spezielle Sonderbauformen einschließlich einer Anti-Tombstone-Optimierung. Ziel ist es, dem Kunden ein optimales Lötergebnis mit einer gegen 0 ppm gehenden Fehlerrate zu liefern.
„Um unseren Kunden ein möglichst fehlerfreies Arbeiten zu ermöglichen und Void-freie Lötergebnisse bei der Fertigung und Verarbeitung von LEDs zu erzielen, unterstützen wir sie während des gesamten Prozesses. Unsere Erfahrung sowie die kontinuierliche Weiterentwicklung unserer Produkte und Dienstleistungen rund um SMD-Schablonen und nicht zuletzt der hohe technische Standard unserer Anlagen sorgen für ein konstant hohes Qualitätsniveau“, schließt Schulte-Brinker ab.
