Schleifmaschinen mit hoher Effizienz

(openPR) Chemnitz/Bentivoglio, 4. August 2017 - Unter dem Motto “Beyond precision” wird die italienische Firma Samputensili auf der EMO 2017 am Stand A56 in Halle 26 verschiedene Weltpremieren, zahlreiche Innovationen und weitere modernste Produkte und Prozesslösungen vorstellen, die aus dem Streben nach kontinuierlicher technischen Entwicklung, Präzision und Exzellenz entstanden sind.

Die SG 160 SKYGRIND – die erste Trockenschleifmaschine der Welt – wird ausgestellt. Bei dem hochmodernen Prozess auf der Maschine ist nämlich während der Hartfeinbearbeitung der Verzahnung nach der Härtung kein Kühlöl mehr erforderlich. Die neue Schleifmaschine gliedert den Bearbeitungsprozess in zwei Hauptschritte: Grob- und Feinbearbeitung. Bei der Grobbearbeitung ist Schälwälzen erforderlich, wohingegen die Schneckenschleiftechnik für die Feinbearbeitung verwendet wird. Im ersten Schritt wird mithilfe eines Wälzfräsers der größte Teil des Aufmaßes abgetragen, was den Vorteil hat, dass das Werkstück nicht übermäßig erhitzt wird. Danach trägt ein Schleifrad in einem zweiten Feinbearbeitung-Schritt das verbleibende Aufmaß ab, ohne dabei das Werkstück zu überhitzen, weshalb der Prozess komplett trocken abläuft. Zudem ermöglichen der innovative Aufbau mit zwei Spindeln, die von Linearmotoren angetrieben werden und die gleichzeitige Verwendung von mehreren Kanälen eine Span-zu-Span-Zeit von weniger als 2 Sekunden.

Kurze Zykluszeiten für die Feinbearbeitung
Die Maschine gewährleistet kurze Zykluszeiten für die Feinbearbeitung von Verzahnungen, ist somit hervorragend für die Automobilindustrie geeignet und im Vergleich zu herkömmlichen Fertigungslösungen überaus wirtschaftlich – sogar schneller als herkömmliche Schleifmaschinen mit zwei Tischen. Darüber hinaus zeichnet sie sich durch eine sehr kleine Stellfläche und niedrigere Investitionskosten für Zusatzausrüstung aus. Am wichtigsten ist natürlich, dass die Maschine keine Schneideöle verwendet und deshalb extrem umweltfreundlich ist.

Europapremiere für Wälzschleifmaschine G 160
Samputensili ist auch sehr stolz, die Wälzschleifmaschine G 160 zum ersten Mal in Europa auszustellen. Diese Nassschleifmaschine ist von einer einzigartigen Maschinenstruktur gekennzeichnet, welche die dynamische Steifigkeit im Vergleich zu aktuellen Standardmaschinenarchitekturen optimiert.
Die G 160 besitzt ein neues und innovatives Achskonzept. Am Hauptständer wird die Tangentialachse durch die Interpolation der Z- und Y- Achse generiert. Dadurch baut der Schleifkopf deutlich kürzer, was die dynamische Steifigkeit deutlich erhöht und einen positiven Einfluss auf die Verzahnungsqualität hat. Anstelle eines Drehturms kommen zwei parallele Tischschlitten mit je einer direktgetriebenen Tischspindel zum Einsatz. Diese werden mit zwei Linearmotoren angetrieben und sind für die Zustellung des Werkstückes zum Werkzeug verantwortlich. Mit diesen hoch-dynamischen 30 m/s-Linearmotoren kann das Werkstück sehr schnell von der Belade- in die Bearbeitungsposition gefahren werden, was besonders bei kleinen Planetenrädern bzw. Zahnrädern taktzeitreduzierend ist.

Schnelle Span-zu-Span-Zeit und kurze Nebenzeiten
Das schnelle Rüsten der Werkzeuge, als auch die Werkstück-Aufspannungen, ist sichergestellt. Zum Wechseln der Schleifschnecke fährt diese in eine ergonomische Wechselposition, so dass diese vom Bediener einfach gewechselt werden kann. Die Schleifschnecke ist fliegend gelagert und wird mit einem HSK–Kegel im Schleifkopf geklemmt. Zudem werden die Kühlmitteldüsen per CNC-Achse nachgestellt, wenn die Schleifschnecke abgerichtet wird.
Durch das simultane Verfahren aller Achsen ergibt sich eine Span-zu-Span-Zeit von weniger als 2 Sekunden. Auch das Einmitten der Rohteile findet direkt an den Werkstücktischen statt.
Allein durch die extrem schnelle Span-zu-Span-Zeit und kurzer Nebenzeiten ist die Samputensili G160 Maschine deutlich schneller als vergleichbare Maschinen am Markt. In kürzester Zeit können Zahnräder hergestellt werden, ohne das Schleifbrandrisiko zu erhöhen. Sie stellt mit der hohen dynamischen Steifigkeit und den extrem schnellen Linearmotoren die technisch beste Lösung dar und ist die schnellste Maschine am Markt.

Profilschleifmaschine für den Universaleinsatz
Ein weiteres Highlight auf der EMO wird die Samputensili G 375 H, eine universale Profilschleifmaschine mit horizontaler Werkstückachse, besonders geeignet für das Schleifen von geraden und schrägen Außen- und Innenverzahnungen, Kronrädern, Schnecken, Stirnverzahnungen, Kugelumlaufschrauben, Rotoren für Luftkompressoren und Schrauben für Hydraulikpumpen und anderen schraubenförmigen Werkstücken. Sonderprofile, wie z. B. unsymmetrische Profile oder Zykloidgetriebe, können über die Eingabe der XY-Koordinaten gefertigt werden.

Weitere Highlights im Gepäck
Darüber hinaus wird eine umfangreiche Palette von Werkzeugen für die Herstellung von Zahnrädern, rundlaufenden Werkzeugen, Hartmetall-Rohteilen und -Rohlingen ausgestellt, wobei das Anfasen von Innenverzahnungen sowie Wälzfräser mit optimierter Oberflächenbeschaffenheit als Highlights zu nennen sind.

SAMPUTENSILI auf der EMO 2017 in Hannover (18. bis 23. September 2017) Halle 26, Stand A56

((Bilder))

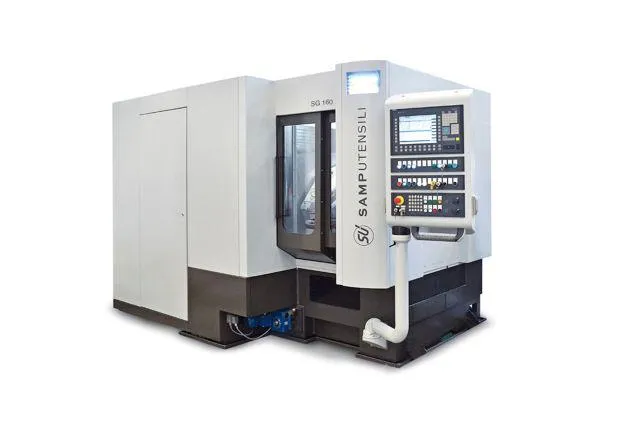

Bild 1: SG 160 Skygrind
BU: Samputensili stellt auf der EMO 2017 die SG 160 SKYGRIND aus – die erste Trockenschleifmaschine der Welt. Bei dem hochmodernen Prozess auf der Maschine ist nämlich während der Hartfeinbearbeitung der Verzahnung nach der Härtung kein Kühlöl mehr erforderlich. Die neue Schleifmaschine gliedert den Bearbeitungsprozess in zwei Hauptschritte: Grob- und Feinbearbeitung.
Bilddownload:
http://www.pr-x.de/fileadmin/download/pictures/Samputensili/SG160_001_print.jpg

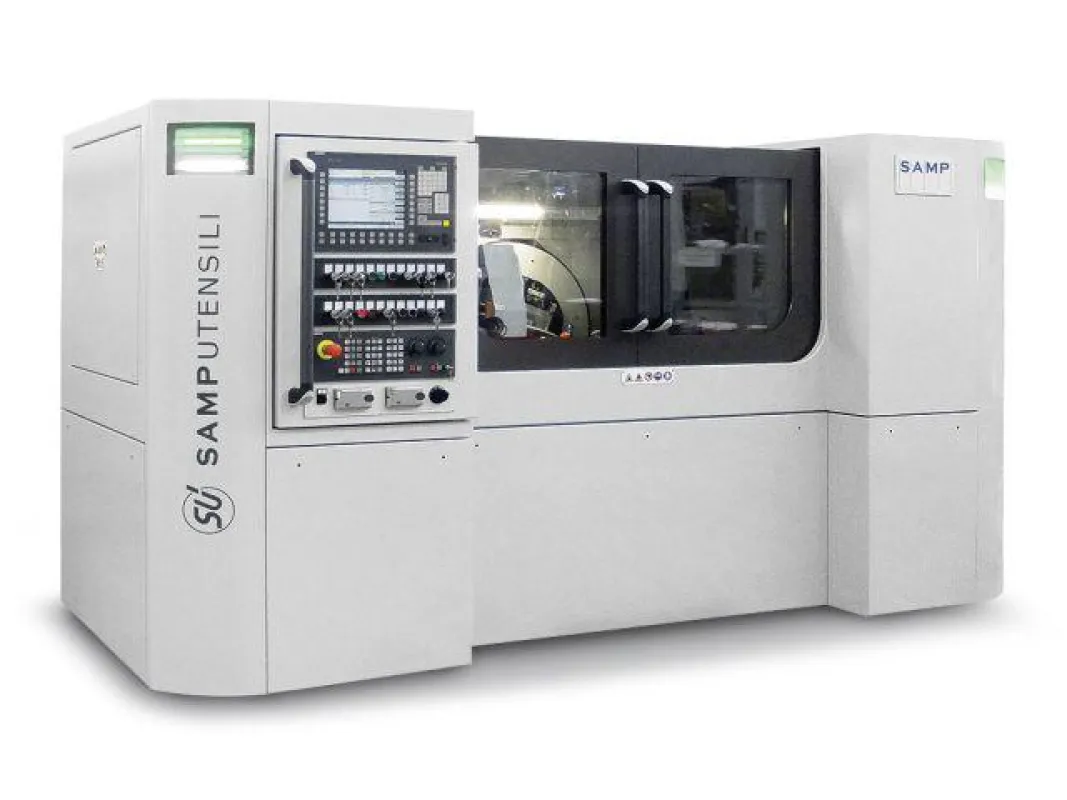

Bild 2: G 375 H
BU: Ein weiteres Highlight auf der EMO wird die Samputensili G 375 H, eine universale Profilschleifmaschine mit horizontaler Werkstückachse, besonders geeignet für das Schleifen von geraden und schrägen Außen- und Innenverzahnungen, Kronrädern, Schnecken, Stirnverzahnungen, Kugelumlaufschrauben, Rotoren für Luftkompressoren und Schrauben für Hydraulikpumpen und anderen schraubenförmigen Werkstücken.
Bilddownload:
http://www.pr-x.de/fileadmin/download/pictures/Samputensili/G375H_068_std.jpg
