(openPR) Ingelfingen, 23.02.2017
Für die Belüftung von Klassenzimmern können zentrale oder dezentrale Lüftungsgeräte eingesetzt werden. In der derzeit sehr intensiven Phase von Schulsanierungen verbietet es sich häufig aus baulichen Gründen, zentrale Lüftungsgeräte mit entsprechender Kanalführung zu verwenden. Als einziger Ausweg bleibt dann, ein Lüftungsgerät direkt im Klassenzimmer zu installieren. Hierbei ergeben sich vielerlei Probleme, deren spürbare Auswirkungen die schlechte Luftqualität und der hohe Lärmpegel darstellen.
Die vielfach eingesetzten Schranklüftungsgeräte fallen oft durch kleine Luftleistung bei hoher Schallemission(>40 dB(A)) auf und sind konstruktionsbedingt nicht in der Lage, die Luft im Klassenzimmer gleichmäßig zu verteilen und noch weniger, gleichmäßig abzusaugen. Eine korrekte Luftzirkulation kommt bestenfalls bei idealen thermischen Bedingungen im Raum zustande. Aufgrund fehlender oder zu kleiner Schalldämpfer muß oft aus schalltechnischen Gründen die Luftmenge zurückgenommen werden, sodaß im Verlauf einer Schulstunde der eingestellte CO2-Grenzwert überschritten wird und sich auch nicht mehr erholt.

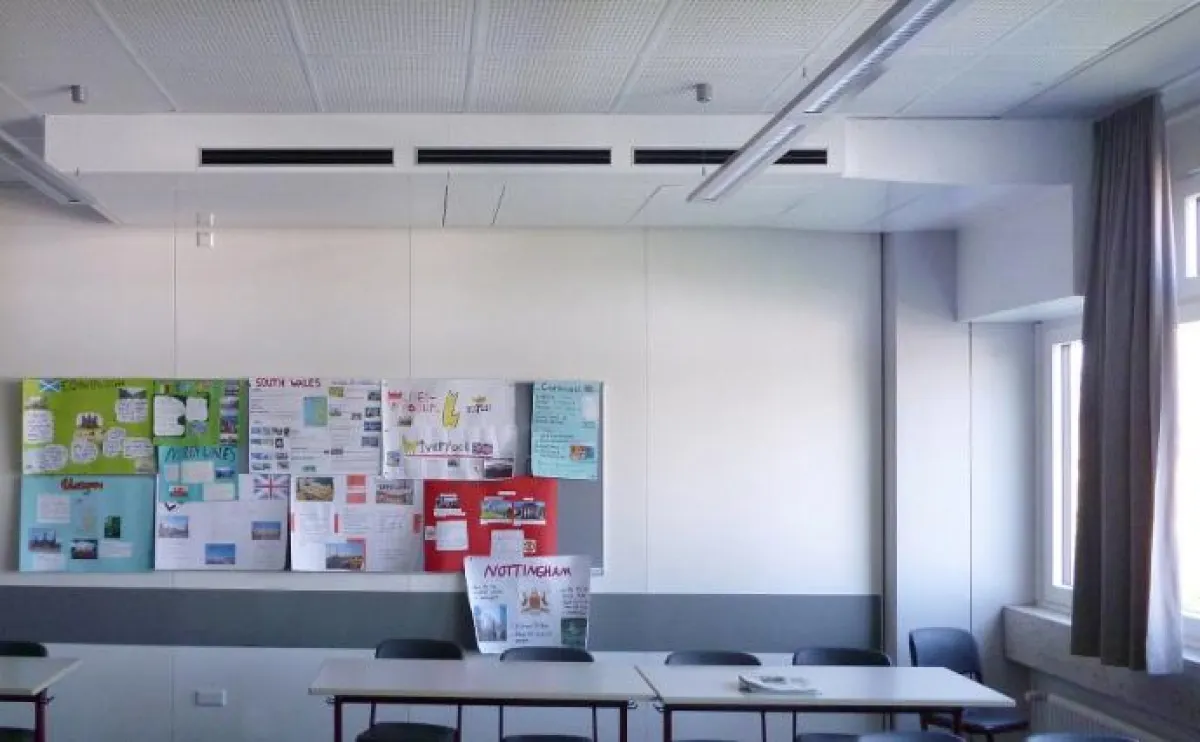

KLARLUFT Lipow-Hertweck GmbH & Co. KG in Ingelfingen hat deshalb ein Deckenflachgerät entwickelt, das diesen Anforderungen in besonderem Maße Rechnung trägt und die Spitze der technischen Entwicklung in diesem Bereich darstellt. Ausgehend von einer Luftmenge von 900m³/h wurde das Gerät mittels des selbstentwickelten EOP-Auslegungsprogrammes zur Effizienzoptimierung für den Betriebspunkt von 750m³/h ausgelegt. Außen- und Fortluft werden über einen bauseits zu installierenden gedämmten Kanal an die Außenwand geführt. Das Lüftungsgerät wird im Klassenzimmer an einer Stirnseite installiert. Eine optimale Verteilung und Umwälzung der Luft läßt sich nur über Kanäle erreichen und wird von KLARLUFT dringend empfohlen. Falls dies baulich nicht möglich ist, wird die Zuluft über die volle Gerätelänge von nahezu 4m über einen vorgelagerten Ausblaskanal mit Weitwurfdüsen in das Klassenzimmer eingetragen. Die Abluft wird in einem Ansaugkanal mit Ansauggittern von unten zwischen Stirnwand und Gerät ebenfalls auf voller Breite erfaßt. Dies gewährleistet die bestmögliche Raumdurchströmung und damit einen gleichmäßigen Luftaustausch.
Um die Luftmenge jederzeit CO2-geregelt oder konstant fahren zu können, bedarf es einiger technischer Kniffe um die Schallemissionen zu beherrschen. Ein ganzes Maßnahmenbündel wurde hierzu ergriffen: Die Ventilatoren werden in einer zusätzlichen Kulisse schwimmend gelagert und damit unter Berücksichtigung des korrekten Wandabstandes die Körperschallübertragung minimiert. Die EC-Ventilatoren werden so ausgewählt, daß die Unterschiede von Oktave zu Oktave unter 7dB(A) liegen. Im Gerät sind in der Zuluft und der Abluft selbstentwickelte hochwirksame Labyrinthschalldämpfer integriert, die im Betriebspunkt Schallwerte von max. 35dB(A) am Stutzen bzw. am Gerätegehäuse garantieren. Falls Weitwurfdüsen eingesetzt werden, können diese schlechtere Schallwerte bewirken. Fortluft und Außenluft werden mit Kulissenschalldämpfern bestückt. Gleichzeitig hat man durch die entsprechende Dimensionierung des Gerätes das Strömungsrauschen auf einem Niveau von 7dB(A) unter dem Niveau jeder einzelnen Oktave der Schallleistungswerte gehalten. Kanalschalldämpfer können diese Werte nicht garantieren. Die Abmessungen des Geräte sind Länge x Breite x Höhe: 3.940 x 1.020 x 380mm. Die Gehäusewandung von40mm bei einer Blechdicke von 1mm trägt ein Weiteres zum niedrigen Schallniveau bei.
Die Schullüftungsgeräte von KLARLUFT werden komplett mit Schaltschrank und DDC-Regelung ausgeliefert und müssen vor Ort nur noch parametrisiert werden. Hiermit können die Geräte verbrauchsoptimiert betrieben werden. Ausgehend von einer Grundlüftung werden die EC-Ventilatoren CO2-geführt angesteuert. Mit einem Wirkungsgrad der Wärmerückgewinnung von 85% trocken wird im überwiegenden Nutzungszeitraum keine Nachheizung benötigt. Ein Nachheizregister für Warmwasser ist als Standard integriert wird. Zur schnellen Aufheizung ist eine Umluftklappe eingebaut.
In dieser Konstellation werden also die Kriterien Luftqualität, Energieverbrauch und Schallemission ausbalanciert, wobei die Luftqualität die Führungsgröße darstellt. Somit haben die Betreiber die Sicherheit, allen Anforderungen bei minimierten Kosten gerecht zu werden.
Ein Überblick über die gesamte Produktpalette ist unter www.klarluft.de verfügbar.
