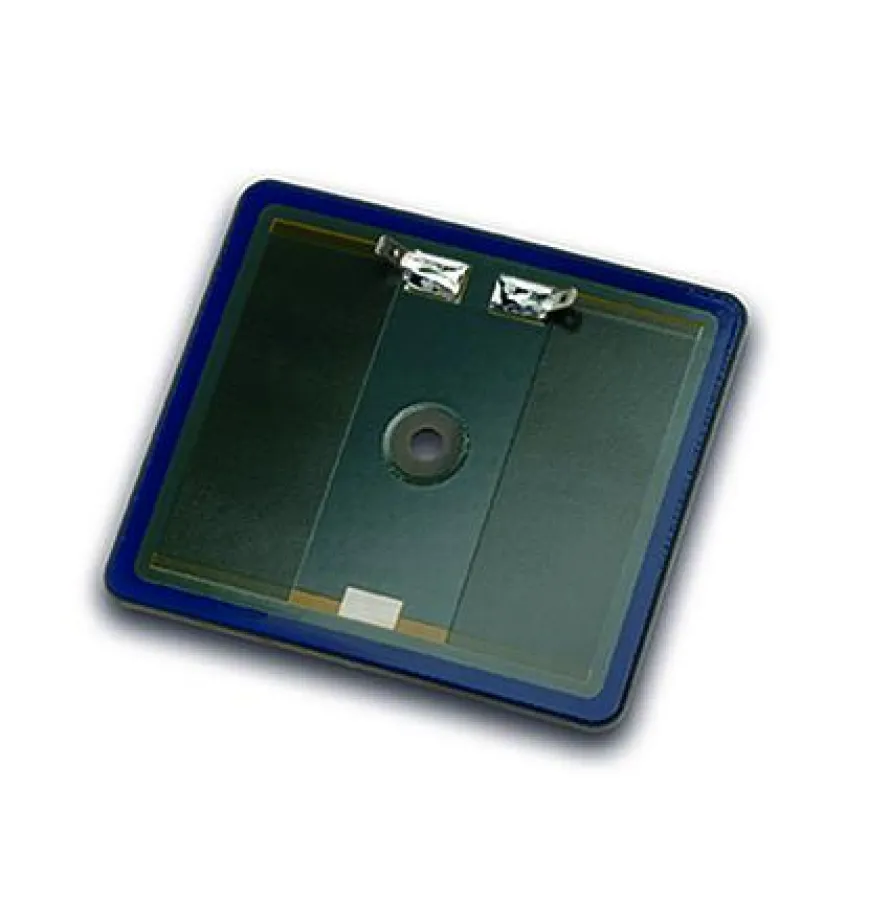

Neue Bauform: Dickschicht-Leistungswiderstand PLR 200.70.51

(openPR) Die Metallux-Familie der Leistungswiderstände PLR wächst weiter.

Mit der Bauform PLR 200.70.51 schließen wir eine Lücke im Leistungsangebot unserer Dickschicht-Leistungswiderstände. Den stetig steigenden Anforderungen an Leistungsbauelemente, hohe Impulsenergien auf kleinstem Raum durch optimierte Wärmeableitung zu realisieren, werden unsere Dickschicht PLR Widerstände in hervorragender Weise gerecht. Der typische Schichtaufbau gewährleistet geringe Wärmeübergangswiderstände, die wiederum zur Entlastung der aktiven Widerstandsschicht führten. Die extrem flache Bauform von ca. 1 mm Höhe (Maßangabe ohne elektrischen Anschluss) erlaubt eine platzsparende Montage, ideal auf einer gut wärmeverteilenden bzw. ableitenden Fläche. So können Impulse mit einem Richtwert von > 2 kJ aufgenommen werden. Abhängig vom Widerstandswert, der typisch zwischen 5R und > 500R liegt, können Anwendungen mit Spannungen bis maximal 1000V bedient werden. Die Flächenstruktur des Widerstandes garantiert eine vernachlässigbar geringe Induktivität des Gesamtwiderstandes. Standardanschlüsse wie Litzen und Steckzungen komplettieren die Ausstattung. Leistungswiderstände finden ihre Verwendung in der Energieerzeugung, in der Verkehrstechnik sowie in der Antriebs-, Steuer- und Regeltechnik.

Dieser PLR 200 wird aktuell bei einem unserer Kunden in der Antriebssteuerung eingesetzt. Besondere Merkmale wie geringste Induktivität und eine extrem hohe Wärmekapazität öffnen neue Perspektiven in der Leistungselektronik. Variable Widerstandswerte, frei wählbare Geometrien sowie universelle Anschlussvarianten runden unsere PLR-Produktfamilie ab.
