STAUFF Connect-Bördelverschraubungen

(openPR) Zuverlässiges Rohrverbindungssystem für extreme Beanspruchungen
STAUFF Connect-Bördelverschraubungen

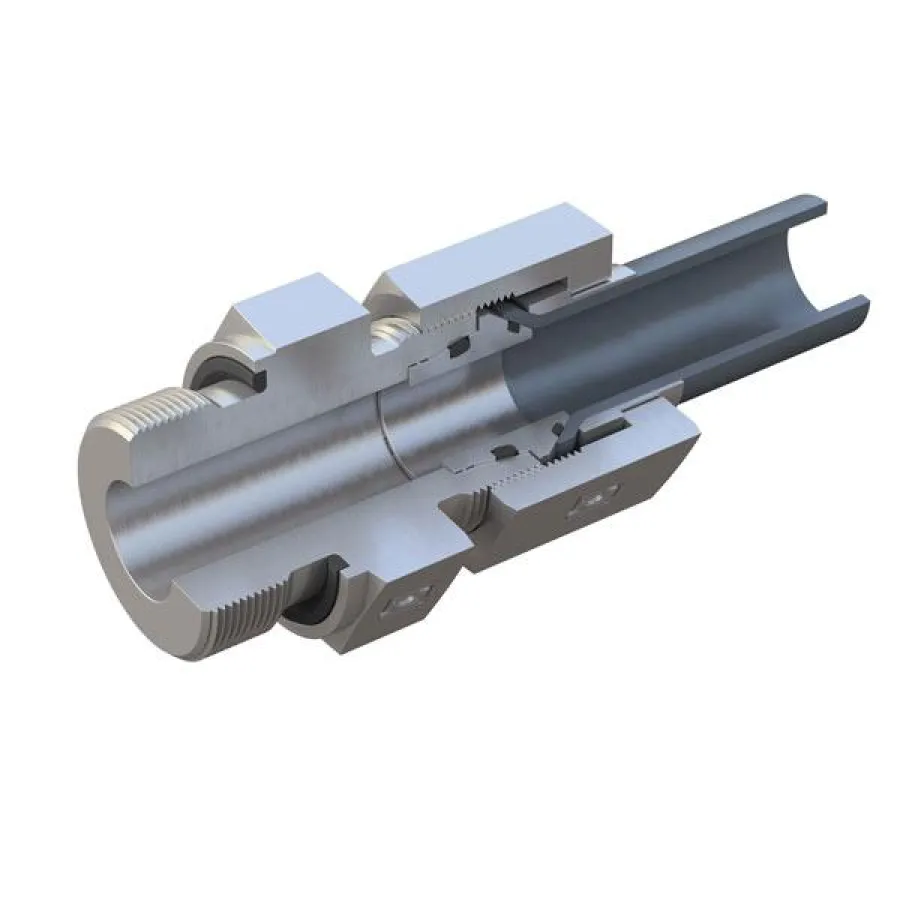

Die mehrteiligen Bördelverschraubungen aus Stahl sind ein Teil des STAUFF Connect-Programmes, die für die lösbare Verbindung von Rohrleitungen entwickelt wurden. Sie bestehen aus Verschraubungskörpern, Bördeladaptern mit O-Ringen, Druckhülsen und Überwurfmuttern und eignen sich für alle gängigen metrischen Rohraußendurchmesser von 6 bis 42 mm.

Bördelverschraubungen ermöglichen die leckagefreie und ausreißfeste Verbindung von Rohrleitungen mit 37°-Bördelung nach DIN 3949 mit den Verschraubungskörpern mit 24°-Konus gemäß ISO 8434-1. Sie kommen vorwiegend in Hydraulikanlagen zum Einsatz, bei denen aus Sicherheitsgründen bislang aufwändige Schweißverbindungen einsetzt werden mussten.
Die Eignung für zulässige Nenndrücke bis 500 bar (in der Leichten Baureihe) bzw. bis 630 bar (in der Schweren Baureihe) lässt den Einsatz auch für extreme Beanspruchungen zu.

Wie für alle Verschraubungen aus dem Produktbereich STAUFF Connect sind auch hier sämtliche Bauteile mit dem vierfachen Sicherheitsfaktor auf den Nenndruck ausgelegt, d.h. unter statischen Belastungsprüfungen muss der Berstdruck mindestens um den Faktor 4 über dem angegebenen Druckwert liegen.
Die elastomeren Dichtungen an den Kontaktstellen des 37°-Bördeladapters erhöhen, auch bei Vibrationen und Druckschwankungen, dauerhaft die Dichtwirkung und die hochwertige Zink-Nickel-Beschichtung der Komponenten, die neue Maßstäbe auf dem Gebiet des Korrosionsschutzes setzen, verlängern die Lebensdauer. Anwendungsbereiche sind u.a. der Pressenbau, Schiffsbau/Offshore und die Mobilhydraulik.
