Das DC 062: Achsmodul mit Inkrementalgeber-Eingang

10.07.201514:21 UhrIndustrie, Bau & Immobilien
Bild: Das DC 062: Achsmodul mit Inkrementalgeber-Eingang

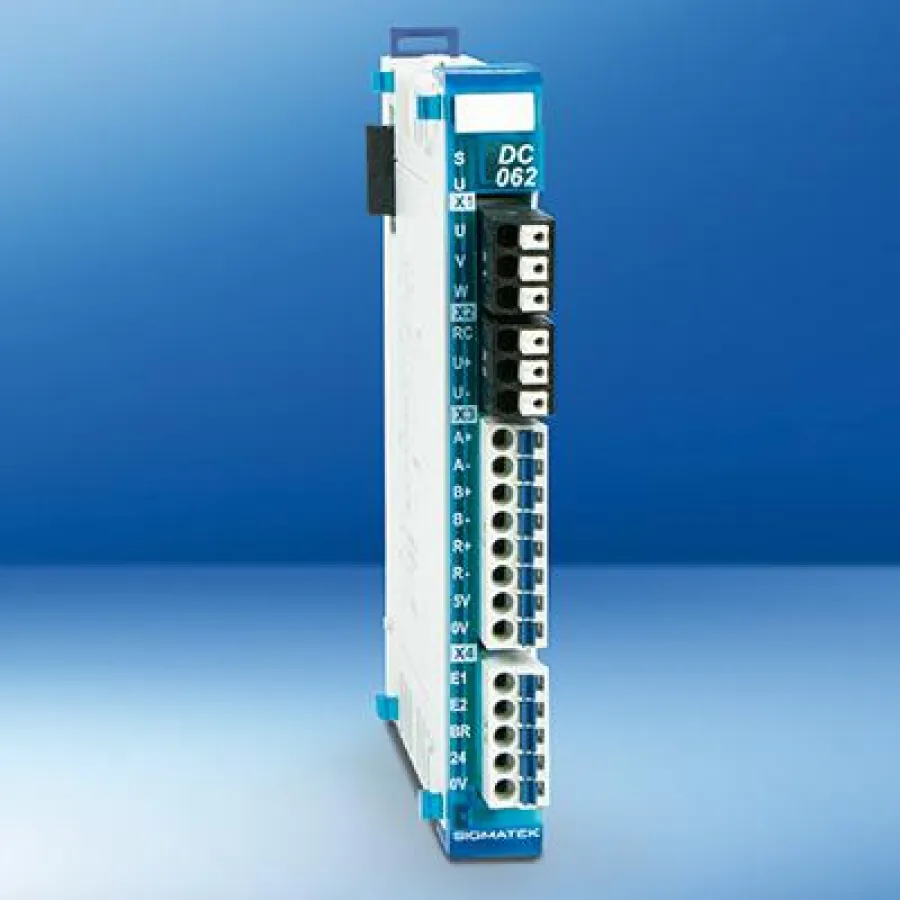

Das Achsmodul DC 062 von SIGMATEK mit 300 W Nennleistung und Inkrementalgeber-Eingang.
Das Achsmodul DC 062 von SIGMATEK mit 300 W Nennleistung und Inkrementalgeber-Eingang.

(openPR) Ein Achsmodul mit Inkrementalgeber-Eingang erweitert die S-DIAS-Serie von SIGMATEK. Das DC 062 wird für die Ansteuerung von Synchron-Servomotoren eingesetzt. Bei einer Nennleistung von 300 Watt können bis zu 6 Ampere Dauerstrom bei +48 V DC erreicht werden. Für kurze Zeit ist sogar ein Spitzenstrom von 15 Ampere möglich.

Der integrierte 32-Bit-Inkrementalgeber-Eingang mit einer Zählerfrequenz bis zu 500 kHz sorgt für eine kostengünstige Positions-Auswertung.

Der Servoverstärker im S-DIAS-Format ist mit einem 2-kanaligen Enable-Eingang ausgestattet. Dieser erlaubt die Realisierung der TÜV-zertifizierten Sicherheitsfunktion STO (Safe Torque Off) für Anwendungen bis SIL 3 (gemäß EN 62061) und Kat. 4, PL e (EN ISO 13849-1/2).

Das Achsmodul verfügt zudem über einen +24 V DC-Ausgang, der das Ansteuern einer Haltebremse ermöglicht. Beim Bremsen wird die Energie in den Zwischenkreis zurückgeführt.

In der Antriebs-Bibliothek des Engineering Tools LASAL steht eine große Auswahl an vorgefertigten Motion-Bausteinen zur Verfügung. Die Applikationserstellung wird dadurch vereinfacht und beschleunigt.

Diese Pressemeldung wurde auf openPR veröffentlicht.

Verantwortlich für diese Pressemeldung:

News-ID: 861761
 644

Kostenlose Online PR für alle

Jetzt Ihren Pressetext mit einem Klick auf openPR veröffentlichen

Jetzt gratis starten

Pressebericht „Das DC 062: Achsmodul mit Inkrementalgeber-Eingang“ bearbeiten oder mit dem "Super-PR-Sparpaket" stark hervorheben, zielgerichtet an Journalisten & Top50 Online-Portale verbreiten:

PM löschen PM ändern
Disclaimer: Für den obigen Pressetext inkl. etwaiger Bilder/ Videos ist ausschließlich der im Text angegebene Kontakt verantwortlich. Der Webseitenanbieter distanziert sich ausdrücklich von den Inhalten Dritter und macht sich diese nicht zu eigen. Wenn Sie die obigen Informationen redaktionell nutzen möchten, so wenden Sie sich bitte an den obigen Pressekontakt. Bei einer Veröffentlichung bitten wir um ein Belegexemplar oder Quellenennung der URL.

Pressemitteilungen KOSTENLOS veröffentlichen und verbreiten mit openPR

Stellen Sie Ihre Medienmitteilung jetzt hier ein!

Jetzt gratis starten

Weitere Mitteilungen von SIGMATEK GmbH & Co KG

Bild: Zur einfachen Prozessüberwachung: Das ETT 353Bild: Zur einfachen Prozessüberwachung: Das ETT 353
Zur einfachen Prozessüberwachung: Das ETT 353
Das ETT 353 von SIGMATEK arbeitet als Mensch-Maschine-Schnittstelle im Kleinformat. Es ist mit einem 3,5“ resistiven Touch-Display ausgestattet und in Verbindung mit einer CPU optimal für die Prozessüberwachung von Maschinen und Anlagen geeignet (Versorgungsspannung +24 V DC). Der Datenaustausch erfolgt über CAN-Bus. Auf dem 3,5“ LC-Grafikdisplay wird die Anwendung dargestellt, Parameter sowie Prozessdaten lassen sich einfach eingeben und ändern. Das Bediengerät mit Abmessungen von 11 x 15,7 x 5,9 cm (B x H x T) kann direkt an der Maschine…
Bild: Sichere I/Os vereint auf einem Modul: Das SDM 081Bild: Sichere I/Os vereint auf einem Modul: Das SDM 081
Sichere I/Os vereint auf einem Modul: Das SDM 081
Das SDM 081 erweitert die S-DIAS Safety Familie um ein digitales Mixmodul. Es kombiniert sechs sichere Eingänge (0,5 ms) und zwei kurzschlussfeste, sichere Ausgänge (+24 V DC/2 A) und bietet so viel Flexibilität beim Einsatz. Mit dem Mixmodul lassen sich beispielsweise Sicherheitselemente wie Not-Halt und Zustimmtaster auswerten oder Ventile und Schalter sicher ansteuern. Zwei kurzschlussfeste Taktausgänge testen die Eingänge und erkennen Querschlüsse. In Verbindung mit einer S-DIAS Safety CPU bildet das SDM 081 eine kompakte Mini-Safety-Ste…

Das könnte Sie auch interessieren:

Bild: Korrosionsfeste DrehgeberBild: Korrosionsfeste Drehgeber
Korrosionsfeste Drehgeber
Wachendorff Automation erweitert das Fertigungs- und Lieferprogramm an Drehgebern für den Einsatz im Off- und Onshore-Bereich. Die speziell entwickelten Drehgeber der Serie WDG/WDGA 58S haben u. a. den Salznebeltest entsprechend DIN EN 60068-2-11 nach 672 Stunden erfolgreich bestanden. Weitere umfangreiche Bauarttests sichern den zuverlässigen und langlebigen Einsatz dieser äußerst korrosionsbeständigen und robusten Drehgeber in vielen Industriebereichen und mobilen Arbeitsmaschinen selbst unter rauesten den Umgebungsbedingungen. Sie sind als…
Bild: Neue wasserdichte Encoder IP67 von GREATECSBild: Neue wasserdichte Encoder IP67 von GREATECS
Neue wasserdichte Encoder IP67 von GREATECS
Encoder werden immer häufiger für eine innovative Bedienung von Geräten eingesetzt. Die neuen wasserdichten Encoder des Herstellers GREATECS (www.greatecs.com) erlauben nun erstmals eine Verwendung in Outdoor-Applikationen. Definiert ist ein Schutz gegen das Eindringen von Staub und Wasser entsprechend der Norm IP67. Die Bedienung des Drehknopfes aus Edelstahl wird als sehr angenehm und hochwertig empfunden. Die neuen Encoder – welche auch Inkrementalgeber oder Drehimpulsgeber genannt werden – verfügen im Standard über eine Auflösung von 20 …
Bild: meM-INC - Erfassung von Impulsen und Frequenzen am PCBild: meM-INC - Erfassung von Impulsen und Frequenzen am PC
meM-INC - Erfassung von Impulsen und Frequenzen am PC
Maisach/München. Mit dem Inkrementalgeber-Messsystem meM-INC der BMC Messsysteme GmbH (bmcm) lassen sich über die USB-Schnittstelle Impulse von digitalen Signalen zählen und Frequenzen messen. Inkrementalgeber erfassen lineare oder rotierende Positionsänderungen und dienen als Sensoren für Weg- und Winkelmessungen. Ihre Funktionsweise besteht prinzipiell darin, dass gleichmäßig angeordnete Segmente auf einem Maßstab oder einer Scheibe bei Bewegung elektrische Impulse erzeugen. Die Summe der durchlaufenen Inkremente ergibt die jeweilige Posit…
Bild: Ethernet-Modul mit 2 Eingängen für InkrementalgeberBild: Ethernet-Modul mit 2 Eingängen für Inkrementalgeber
Ethernet-Modul mit 2 Eingängen für Inkrementalgeber
Die Firma DEDITEC aus Brühl stellt heute das neue Inkrementalgeber-Modul RO-ETH-CNT/IGR2 vor. Dieses Modul verfügt über 2 Eingänge für Inkrementalgeber. Mit dem RO-ETH-CNT/IGR2 hat der Kunde die Möglichkeit, beispielsweise lineare Lageänderungenen (Wegstrecke und Wegrichtung) oder auch rotierende Winkeländerungen (Winkelveränderung und Drehrichtung) zu erfassen. Die Erfassung erfolgt über den angeschlossenen Inkrementalgeber. Der Inkrementalgeber wertet hierbei die Impulsanzahl, Impulsfrequenz und Phasenlage aus, und bestimmt anschließend We…
Bild: Schweißgeräte, die halten, was sie versprechenBild: Schweißgeräte, die halten, was sie versprechen
Schweißgeräte, die halten, was sie versprechen
Seit vielen Jahren ist das Hamburger Unternehmen RISCHE + HERFURTH kompetenter Ansprechpartner, wenn es um das Verschweißen von Beuteln, Säcken und Schlauchfolien geht. Verschiedene Baureihen der Marke polystar® schaffen die Verbindungen, die halten, was sie versprechen. Neu aufgenommen in das Programm des Hamburger Traditionsunternehmens wurde das Heißsiegelgerät 235 HSG. Das dauerbeheizte Heißsiegelgerät versiegelt problemlos alle heißsiegelbaren Materialien wie Alu- oder Papierverbunde sowie Zellglas. RISCHE + HERFURTH erweitert damit se…
Bild: Neuer einkanaliger Drehzahl-Sensor mit hohem FrequenzbereichBild: Neuer einkanaliger Drehzahl-Sensor mit hohem Frequenzbereich

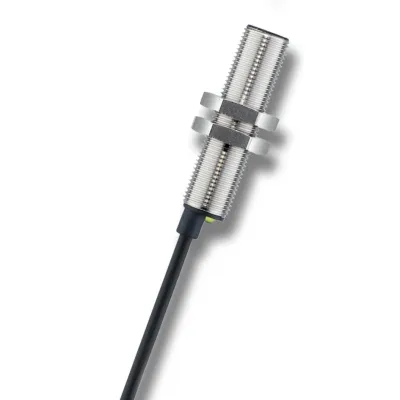

Neuer einkanaliger Drehzahl-Sensor mit hohem Frequenzbereich
Die konventionelle Drehzahlmessung über Inkrementalgeber ist gerade angesichts des permanent steigenden Preiswettbewerbs weiter unter Druck geraten, da sie sich gegenüber anderen Methoden als relativ kostenintensiv erwiesen hat. Eine inkrementalgeberfreie und daher kostengünstigere Messmethodik führt über den Einsatz von Zahnrad-Sensoren, also elektronischen Magnetsensoren mit Hall-Elementen, die die Rotation von motornah fixierten, ferromagnetischen Zahnrädern erfassen. Sie profitieren auch davon, dass es eine Reihe von nichtmagnetischen Met…
Bild: DC 061: Servoverstärker im Pocket-FormatBild: DC 061: Servoverstärker im Pocket-Format

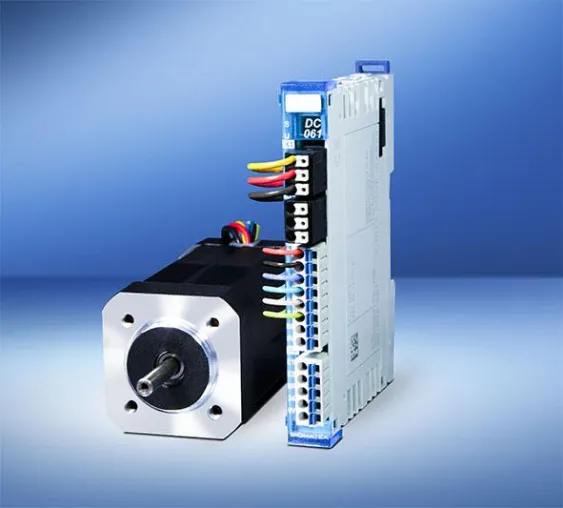

DC 061: Servoverstärker im Pocket-Format
12,5 x 103,5 x 72 mm: Das sind die Parademaße des super-kompakten, vollintegrierten Servoverstärkers der S-DIAS Reihe von SIGMATEK. Das Achsmodul DC 061 mit nahezu 300 W Nennleistung ist für die Ansteuerung eines Synchron-Servomotors bis zu 6 Ampere Dauerstrom bei 48 V DC ausgelegt. Kurzzeitig kann das DC 061 sogar einen Spitzenstrom von bis zu 15 Ampere …
Bild: Hochdruck-/Dampfstrahlfeste DrehgeberBild: Hochdruck-/Dampfstrahlfeste Drehgeber

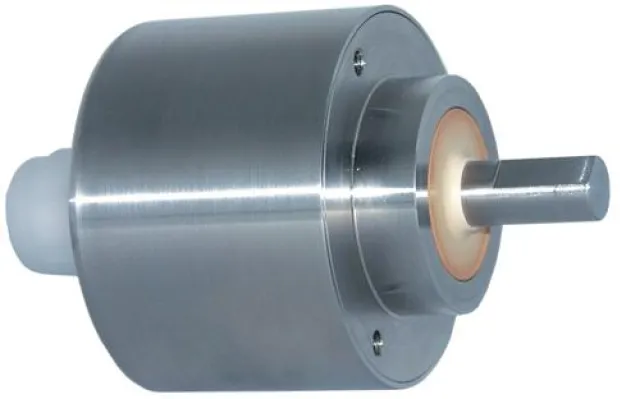

Hochdruck-/Dampfstrahlfeste Drehgeber
Wachendorff Automation erweitert das Fertigungs- und Lieferprogramm an Drehgebern für den Einsatz in der Lebensmittel- und Pharmabranche sowie für alle anderen sehr reinigungsintensiven Anwendungen. Die speziell für die Hochdruck- und Dampfstrahlreinigung entwickelten Drehgeber der Serie WDG/WDGA 58V haben die Tests unabhängiger Institutionen erfolgreich durchlaufen. Weitere umfangreiche Bauarttests sichern den zuverlässigen und langlebigen Einsatz dieser äußerst dichten, korrosionsbeständigen Drehgeber. Gehäuse und Welle bestehen aus V4A-Ede…
Bild: bmcm veröffentlicht neuen Katalog für MessdatenerfassungBild: bmcm veröffentlicht neuen Katalog für Messdatenerfassung
bmcm veröffentlicht neuen Katalog für Messdatenerfassung
Maisach/München. Unter dem Titel "DATA ACQUISITION" gibt die BMC Messsysteme GmbH (bmcm) eine aktualisierte Version seines Produktangebots für Messsysteme heraus. Der Katalog präsentiert die neuesten Messgeräte, Messkarten, Datenlogger und Komplettsysteme von bmcm für analoge und digitale Messdatenerfassung. PC-gestützte Messdatenerfassung ist der Prozess, der physikalische Größen und Zustände, die in der realen Welt vorhanden sind (z. B. Temperatur, Geschwindigkeit), misst und in digitale Werte umwandelt, die von einem Computer zu verarbeit…
Bild: Steuert Antriebs-Leistungsteile an: Das ST 011Bild: Steuert Antriebs-Leistungsteile an: Das ST 011

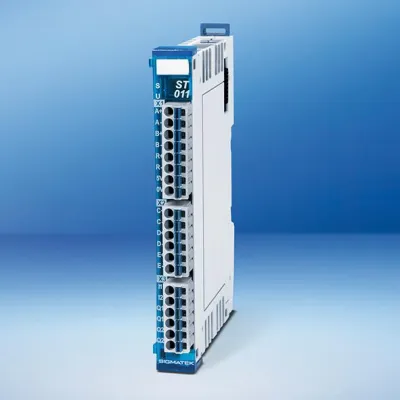

Steuert Antriebs-Leistungsteile an: Das ST 011
