Die Kabelabgangsrichtung flexibel und selbst bestimmen

(openPR) Steigende Packungsdichten von elektrischen Interfaceschnittstellen sowie fortschreitende Miniaturisierung in vielen Anwendungsgebieten, wie z.B. bei der industriellen Automatisierung erfordern vielmals eine flexible, kundenspezifische Abgangsrichtung der Leitungen. Dies gilt auch für Verteilerpanels im Transportbereich und in Bahnsteuerungen, bei denen viele Signale zentral verteilt werden müssen. Für diese Anwendungsfälle ist die Flexibilität des Kabelabganges einer kleinen drehbaren Winkeldose von Vorteil.

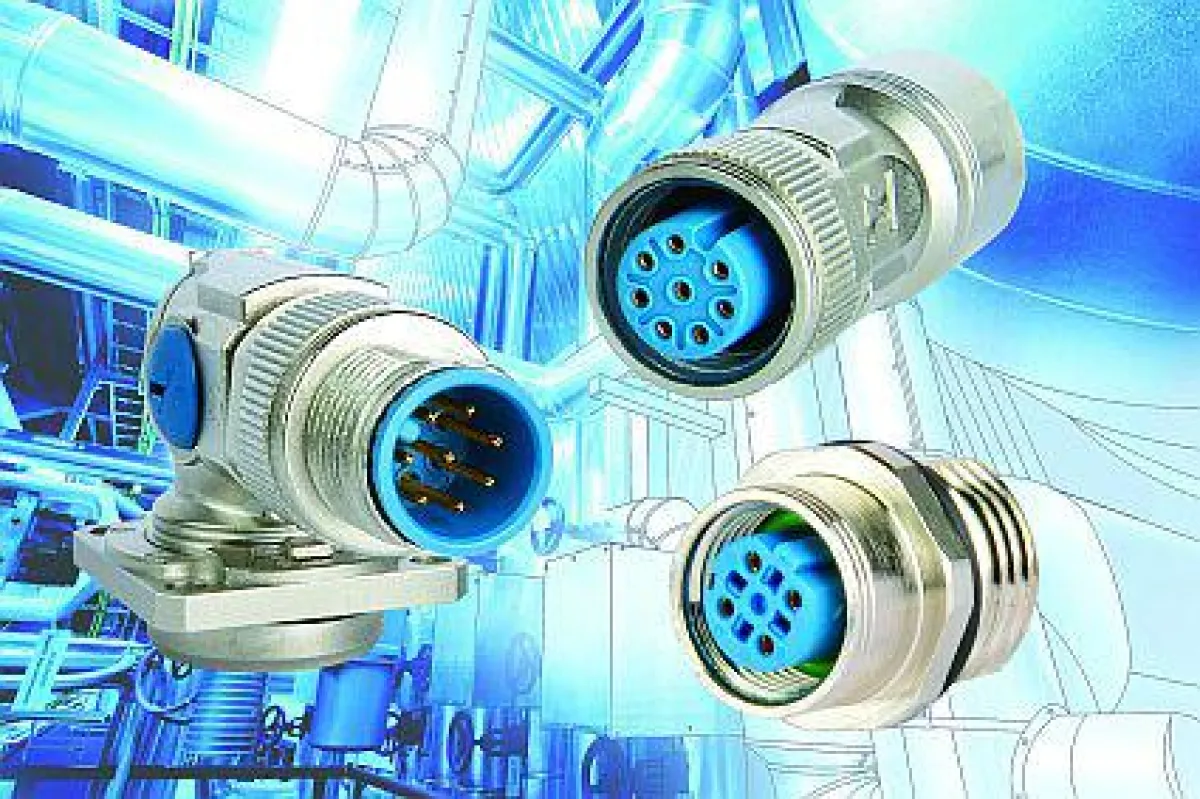

Smiths Connectors entwickelte aufgrund dieser Vorgabe eine vernickelte, aus Zink-Druckguss bestehende, drehbare M12 Winkeldose. Diese ist mit am Markt befindlichen M12 Steckverbindern in der Ausführung 4 – 8 polig steckkompatibel.

Egal, ob hierfür gedrehte Kontakte oder gestanzt, gerollte Kontakte zum Einsatz kommen – beide Möglichkeiten können in den Isolierkörpern verarbeitet werden. Die 1mm Kontakte sind derzeit bis 4A, die 0.8mm Kontakte bis 2A spezifiziert, bei einem Übergangswiderstand von kleiner 7m?. Beide sind in hyperboloider Ausführung und beinhalten folgende Vorteile: geringe Steck- und Ziehkräfte, hohe Vibrations- und Schockfestigkeit sowie sehr hohe Steckzyklenanzahl. Abhängig von der Kodierung können mit diesem Steckverbinder Spannungen bis 250V angelegt werden. Die Überspannungskategorie sowie der Verschmutzungsgrad sind mit III angegeben.

Das Konfektionieren erfolgt wie bei der gewinkelten Steckerausführung über ein einfach zu öffnendes Steckergehäuse. Im verriegelten Zustand und mit einem Gegenstecker verbunden hat die Dose die Schutzart IP67.

Die mechanischen Anschraubpunkte dieser M12 Version ist mit der am Markt befindlichen M17 Einbaudose kompatibel. Die Abgangsrichtungen sind in 16 Schritten bis zu einem Winkel von 330° und mit einer Kraft von 1.0 - 1.1 Nm einzustellen.

Neben dieser Variante bietet Smiths Connector noch eine Vielzahl an M12 Steckverbindern, Kupplungen, Einbaudosen und Durchführungen, die das M12 Portfolio ergänzen.

Smiths Connectors stellt die neue drehbare M12-Winkeldose erstmals auf der SPS IPC Drives in Halle 5 Stand 175 vor.
