(openPR) Anders als im geschützten Laborbetrieb müssen PXI-Komponenten für die Produktionsumgebung besonderen Anforderungen gerecht werden. Höchste Priorität haben Stabilität, Datensicherheit, Langzeitverfügbarkeit und Geschwindigkeit. Der deutsche Distributor Acceed ist spezialisiert auf PXI-Komponenten für industrielle Anwendungen. Insbesondere die Geräte von Adlink, vom modularen Chassis über Controller bis zu A/D-Wandlern, decken dabei ein breites Spektrum an möglichen Applikationen ab.
Chassis

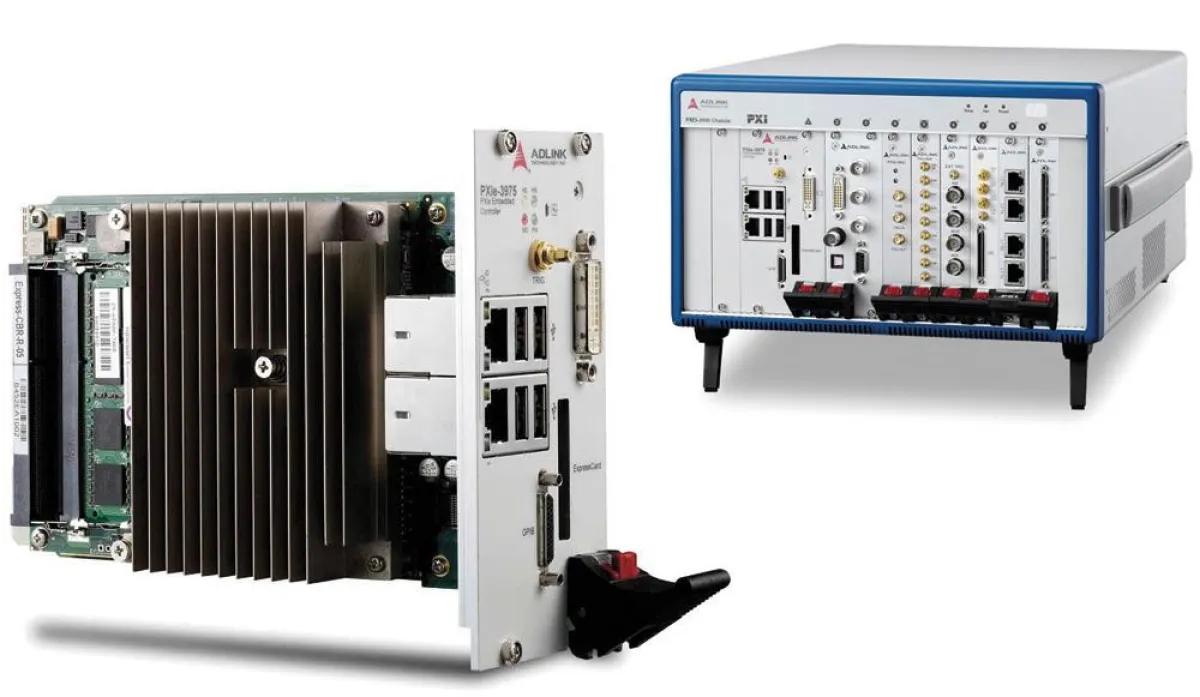

Das PXES-2590 von Adlink ist ein PXI-Express-Chassis und besitzt 9 Hybrid-Slots kompatibel zu PXIe-, PXI-, cPCIe- und cPCI-Modulen: 1 System-Slot, 1 System-Timing-Slot sowie 7 Peripherie-Slots. Zwei BNC-Anschlüsse auf der Rückseite für 10 MHz Takt-Ein-/Ausgabe dienen zur Synchronisation mit weiteren Systemgeräten und erweitern so die Einsatzmöglichkeiten.
Das System unterstützt bis zu 8 GB/s System-Bandbreite und bis zu 1 GB/s Peripherie-Bandbreite für alle Slots. Das innovative Lüftersystem sorgt für effiziente Kühlung und erlaubt eine erweiterte Umgebungstemperatur im Betrieb von 0 bis 55 °C.
Die hochwertige, zuverlässige Spannungsversorgung sichert max. 400 W bei Temperaturen bis 55 °C.

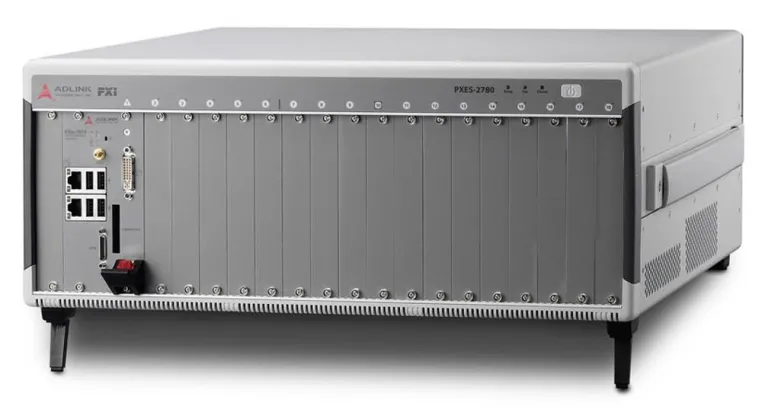

Der integrierte Monitoring-Controller gibt Auskunft über den Status aller Chassis-Komponenten wie Lüfter, Geschwindigkeit, Systemspannung und Innenraumtemperatur. Für noch größere Applikationen mit umfangreicheren Messaufgaben bietet sich das 3U-Chassis PXES-2780 an, das mit 18 Slots über die doppelte Menge an Steckplätzen verfügt.
Controller
Herzstück des PXI-Express-Controllers PXIe-3975 ist der leistungsstarke Prozessor Intel Core i5-520E mit 2,4 GHz. Damit eignet sich die Karte ideal für Multitasking-Applikationen in hybriden PXIe-basierten Testsystemen. Mit der maximalen Bandbreite von 2 GB/s gehört die Karte zu den führenden PXIe-Controllern im Markt für den Funktionstest von Baugruppen in Produktion und Entwicklung.
Der Controller ist mit bis zu 8 GB DDR3-RAM (1066 MHz) ausgestattet und besitzt eine schnelle SATA-Festplatte mit 160 GB Kapazität. Damit bildet die Karte die solide Basis für industrielle automatische Prüfsysteme.
Auf dem Board befinden sich 2 GBit-LAN-Schnittstellen, 2 weitere LAN-Schnittstellen, 4 USB-2.0-Anschlüsse sowie ein GPIB-Controller (IEEE 488) für den Anschluss von externen GPIB-Geräten.
Ausbaufähig ist der Controller durch einen am Frontpanel angebrachten ExpressCard/34-Erweiterungsslot. Ein DVI-I-Anschluss und eine Trigger-Schnittstelle für PXI-Trigger-Funktionen vervollständigen die Optionen für die Datenkommunikation.
Digitizer
Die Karte PXIe-9852 von Adlink ist ein zweikanaliger 14-Bit-PCI-Express-Digitizer. Der High-Speed-Digitizer besitzt zwei simultane Eingänge mit Abtastraten von 200 MS/s und 14 Bit Auflösung. Unterstützt werden Bandbreiten von 90 MHz und DDR3-Arbeitsspeicher bis zu 1 GB. Die Kombination von hochgenauer Messung, Datenstreaming bis zu 800 MB/s sowie einer integrierten Technologie zur Signal-Mittelwertbildung machen diesen Digitizer zur ersten Wahl für Langzeit-Anwendungen mit Datenaufzeichnung in Hochgeschwindigkeit.
Die Karte bietet eine mit 14 Bit aufgelöste Analog-Digital-Wandlung mit einer Abtastrate von 200 MS/s. Mit 83 dB SFDR, 62 dB SNR und -81 dB THD ist er führend im Bereich hochdynamischer Datenerfassung. Unterstützt werden Eingangsspannungen von ± 0,2 V, ± 2 V und ± 10 V, die Eingangsimpedanz lässt sich per Software zwischen 50 ? und 1 M? umschalten. Eine Vielzahl von Trigger-Optionen und Synchronisationsmöglichkeiten sorgen für ein breites Einsatzspektrum.
Der PXIe-9852 streamt die Daten von beiden Kanälen simultan und versorgt so den Host-PC mit einem maximalen Durchsatz von 800 MB/s. Damit verbindet die Karte hohe Bandbreite, simultanes 2-Kanal-Datenstreaming und einen eingebauten 1-GB-Speicher zum idealen Werkzeug für die High-Speed-Datenaufzeichnung in Echtzeit.
Acceed informiert auf www.acceed.de ausführlich über diese und weitere PXI-Komponenten für die industrielle Mess- und Regeltechnik.
