(openPR) Nenndrehzahl erreicht? Video-Signal korrekt? Funktionstests erfordern Messtechnik, die häufig in spezialisierten Einzelgeräten installiert ist. Solche Insellösungen benötigen viel Platz und sind kostenintensiv. Demgegenüber ermöglicht PXI (PCI eXtensions for Instrumentation) den Aufbau von modularen, skalierbaren Testsystemen. Acceed bietet aktuelle PXI-Komponenten für individuelle Lösungen an, so einfach einzusetzen wie ein Baukastensystem.
Der unabhängige Distributor Acceed bietet ein großes Portfolio an PXI-Controllern, -Karten und -Gehäusen des Herstellers Adlink. Mit diesem Baukasten können je nach Anforderung komplexe Messsysteme zusammengestellt werden:
Controller
Ein Controller stellt dem PXI-Messsystem unabhängige Rechenpower zur Verfügung. Je schneller der verwendete Prozessor ist, umso höher ist der Datendurchsatz des Systems. Der PXIe-3975 bietet mit dem Core-i5 einen leistungsstarken Vierkern-Prozessor und darüber hinaus 8 GB DDR3-Arbeitsspeicher und eine 160-GB-Festplatte. Mit Gigabit-LAN, vier USB-Anschlüssen und ExpressCard-Slot sind vielfältige Anpassungen und Erweiterungen möglich.
Messdatenerfassung
Die PXI-Karten mit Digitalisierer von Adlink setzen analoge Messsignale in digitale Daten um. Sie zeichnen sich durch eine hohe Messauflösung von bis zu 24 Bit aus. Mit jeweils 512 MB Messspeicher sind die Digitalisierer PXI-9820, PXI-9846 und PXIe-9848 für Messungen mit großem Speicherbedarf gerüstet. Wenn Schwingungsverläufe mit hoher Geschwindigkeit erfasst werden sollen, zum Beispiel von Radar- oder Ultraschall-Anwendungen, so empfiehlt sich der 2-Kanal-Digitalisierer PXI-9280. Das Gerät erreicht Samplingraten bis zu 130 MS/s oder 2 × 65 MS/s. Die Eingangsimpedanz des 4-Kanal-Digitialisierers PXI-9846 kann per Software zwischen 50 Ohm und 1 Mega-Ohm variiert werden. Dadurch sind Messungen über einen weiten Dynamikbereich möglich, wie er zum Beispiel bei softwarebasierten Funkgeräten auftritt. Der 8-Kanal-Digitalisierer PXIe-9848 unterstützt den schnellen PXI-Express-Standard. Mit seiner hohen Eingangsbandweite von 100 MHz und einer Echtzeit-Samplingrate von 100 MS/s ist er ideal geeignet zum Testen von Leistungsmodulen und Geräten zur optischen Abstands- und Geschwindigkeitsmessung.
Für Funktionstests von Audiogeräten ist die Karte PXI-9527 prädestiniert. Sie erfasst dynamische Signale mit einer anpassbaren Samplingrate von bis zu 432 KS/s und einem 24-Bit Sigma-Delta-Wandler. Auch der Spannungsbereich der beiden Eingangs- und Ausgangskanäle kann per Software variiert werden.
Steuerung
Mit PXI-Karten lassen sich auch Steuerungen realisieren. Die Karte PXI-8164 verfügt über einen 4-Achsen-Motion-Controller. Dieser steuert Servo- und Schrittmotoren und kann mit einer Geschwindigkeits-Auflösung von 16 Bit zum Beispiel für exakte Positionierantriebe in Werkzeugmaschinen verwendet werden.
Chassis

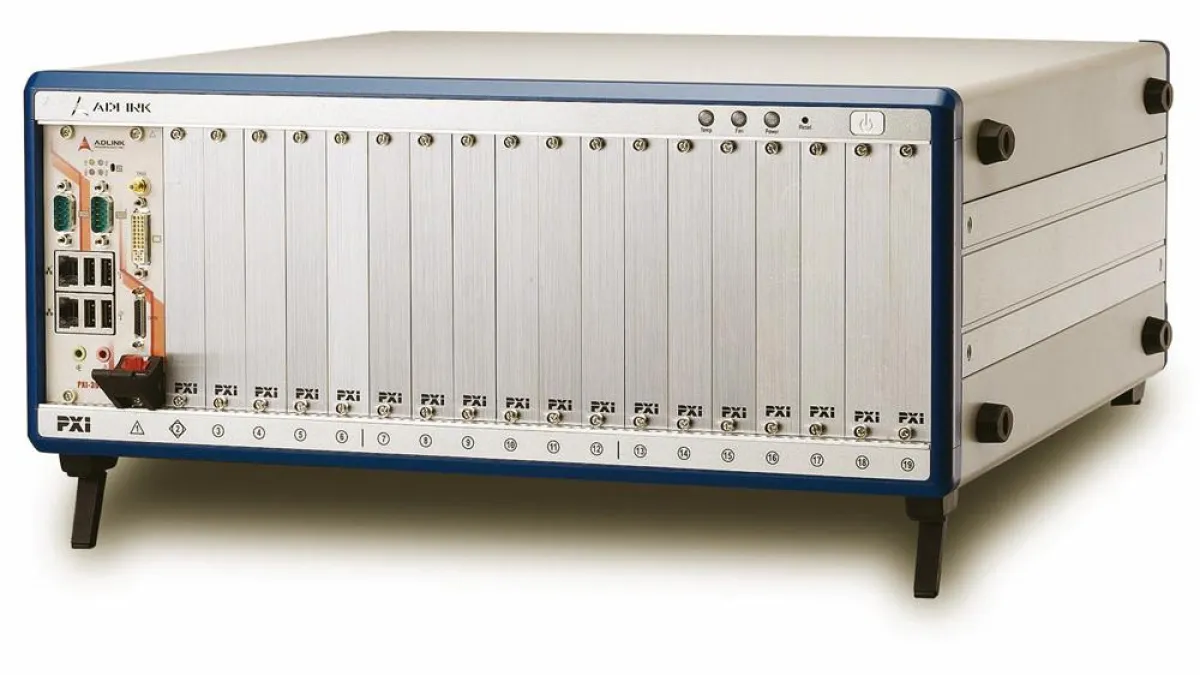

Platz finden die Controller und Karten in speziellen PXI-Gehäusen. Das Chassis PXIS-2719A bietet mit Abmessungen von 444 × 178 × 455 mm Platz für 19 PXI-Karten und ist für die Rack-Montage vorbereitet. Die Steckplätze werden mit einer Gesamtleistung von 600 W versorgt.
Die Acceed GmbH mit Sitz in Düsseldorf zeigt auf ihrer Website www.acceed.de eine gute Übersicht über diese und weitere PXI-Komponenten zum Messen, Steuern und Regeln.
