(openPR) ELDIM bringt mit Imaging OPTIScope die dritte Generation seines Reaktionszeit-Messverfahrens auf den Markt
Die Neuentwicklung des französischen Unternehmens misst die elektrooptischen Spezifikationen von LCD-Displays mit dem Ziel, Reaktionszeiten zu verkürzen. Imaging OPTIScope ist das einzige Messsystem auf dem Markt, das den spezifischen Anforderungen der grey-to-grey-Messung entspricht, dem für LCD-Hersteller verbindlichen Messstandard. Die Messung der Reaktionszeit zwischen zwei nahe liegenden Grauwerten erfordert eine höhere Empfindlichkeit und Dynamik. Das neue System verfügt über eine Grauwerte-Erfassungsdynamik von bis zu 100 dB. Es entspricht den aktuellen Normen und Standards wie ISO, VESA und EIAJ und passt sich auch den jüngsten Anforderungen der Anwender an.
Bei dem Messwertaufnehmer handelt es sich um einen hochempfindlichen Restlichtverstärker (Photomultiplikatorröhre/PMT). Ein zusätzlich integrierter CMOS-Sensor erlaubt dem Anwender einen direkten Einblick in den Bereich, in dem die durchschnittliche Reaktionszeit ermittelt wird. Das PMT-Signal wird mit Hilfe einer integrierten Datenerfassungskarte abgetastet. Für die Durchführung von fotometrischen Messungen ist das System mit einem fotooptischen Filter ausgerüstet. Alle elektronischen Rauschsignale werden systematisch kompensiert. Die Winkelblende ist gemäß den geltenden Standards mit einer Winkelöffnung von +/-2° installiert.
Die Elektronik besteht aus einem integrierten 4 MB-Speicher, der durch einen 16-Bit-A/D-Wandler abgetastet wird. Auf Wunsch ist auch eine Unterabtastung der digitalen Daten möglich. Die für den LCD-Markt vorgesehene Ausführung verfügt über eine Mindestabtastrate von 10 Mikrosekunden. Für Sonderanwendungen steht auch ein Modell mit einer Abtastrate von 1 Mikrosekunde (wie beispielsweise für OLED-Anwendungen) zur Verfügung. Die erforderlichen Synchronisierungsarbeiten können durch eine interne und zwei externe Triggerschaltungen gesteuert werden. Weiterhin ermöglicht der USB-2.0-Anschluss einen nicht unerheblichen Zeitgewinn bei der Datenerfassung. Im Vergleich zu marktüblichen Lösungen lässt sich die Messung der grey-to-grey-Reaktionszeit um den Faktor 5 reduzieren.
Zu den von ELDIM entwickelten Analyseverfahren gehört der Tiefpassfilter. Bei Störungen innerhalb der Ursprungsfrequenzen mit vorgeschalteter Kalibrierung sorgt er ebenso für eine effiziente Rausch- und Flickerunterdrückung wie die auf Flickerfrequenzen eingestellte Bandstoppfilter. Die Reaktionszeitbestimmung kann danach entweder auf herkömmlichem Weg erfolgen oder durch eine direkte Einstellung der theoretischen Reaktionszeit auf das gefilterte Signal. Somit lässt sich der „Overshoot-Effekt“ am Bildschirm nicht nur durch Reaktionszeiten charakterisieren, sondern auch durch die Amplitude des Overshoot und seine zeitliche Verschiebung. Dieses Verfahren ist präziser als die herkömmlichen Messmethoden und bietet darüber hinaus zusätzliche Informationen.
Das Softwareprodukt verfügt über folgende Funktionen: Bildschirmkontrolle, Steuerung der Erfassungsparameter, Visualisierung des Messbereichs, Anwendung von Algorithmen für die automatische und manuelle Signalverarbeitung, fortschrittliche Optionen für die Signalverarbeitung und -unterdrückung sowie Anzeige, Ausdruck und Export der Ergebnisse.
Als Ergänzung zur Imaging OPTIScope-Software bietet ELDIM eine Hardwarelösung für die Bildschirmkontrolle. FPDDrive kann Signale mit den Formaten DVI, LVDS oder TTL generieren, die mit der Steuerungssoftware des Imaging OPTIScope kompatibel sind.
Somit ist eine Komplettlösung für Reaktionszeitanalysen mit integriertem Messwertaufnehmer und Bildmustergenerator direkt verfügbar. Anwender und Bildschirmhersteller haben sich bereits für das Imaging OPTIScope-System, für die Einstellung des „Overdrive“, für die grey-to-grey-Reaktionszeit- sowie die Flickermessung in Rekordzeit entschieden. Die Treiber-Hersteller für die Displayindustrie schätzen insbesondere den Zeitgewinn bei der Optimierung der „Overdrive“-Funktion.
Hintergrund ELDIM:
Das französische Unternehmen entwickelt seit 15 Jahren Messverfahren für die Displayindustrie. Eine dynamische Forschungs- und Entwicklungspolitik macht ELDIM zum Marktführer auf diesem Gebiet. Mit EZContrast XL88 hat das Unternehmen kürzlich die fünfte Generation von EZContrast-Messgeräten für eine rasche Blickwinkelmessung bis 88° auf den Markt gebracht.
Bildunterschrift:

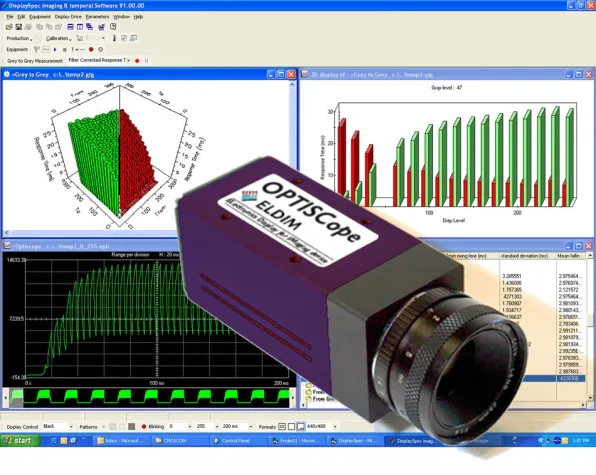

Bestimmt die elektrooptischen Spezifikationen von LCD-Displays: Imaging OPTIScope von ELDIM
