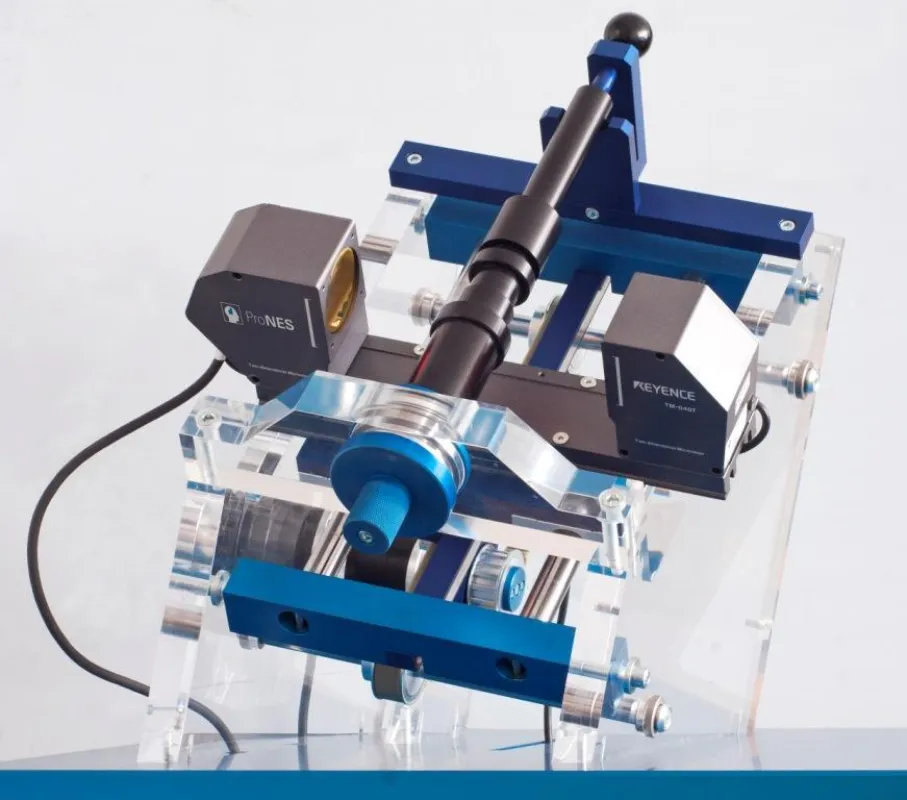

(openPR) PIQ.light ist eine Prüfplattform zur vollflächigen Vermessung und gleichzeitigen Qualifizierung von Drehteilen im Hochpräzisionsbereich. Die weiter entwickelte Version des in Kooperation mit der KEYENCE Deutschland GmbH erarbeiteten Produktes präsentiert ProNES auf der diesjährigen Control. Das besondere an PIQ.light: das Produkt ermöglicht die vollflächige geometrische Vermessung, Rundlaufmessung und Qualifizierung von Drehteilen sowie deren Varianten in nur einem Prüfvorgang.
PIQ.light ermöglicht die hochpräzise und flächendeckende Vermessung von Wellen und Drehteilen jeder Art in nur einem Prüfvorgang. Innerhalb einer speziellen Messvorrichtung wird der Prüfling mit dem mikrometergenauen 2D-Laser über die komplette Längs- und Quer-Achse vermessen. Dabei werden alle prozessrelevanten, geometrischen Parameter erfasst. Die neue Version verfügt darüber hinaus über eine hochpräzise Rundlaufmessung, ein wichtiger Aspekt im Hinblick auf Präzision aber auch auf Verschleiß und Geräuschentwicklung.
Einfaches Handling
Die Visualisierung der gewonnenen Informationen reicht von der reinen Wertedarstellung bis hin zur Regelkarte mit Eingriffsgrenzen. Die mechanische Vorrichtung im Hochpräzisions-Bereich ist so ausgelegt, dass verschiedene Drehteil-Varianten vermessen werden können. Ergänzt wird die variantenreiche Vermessung durch den Einsatz des flexiblen 2D-Lasers und der praxisorientierten Software, welche die einfache Erstellung und Verwaltung mehrerer Messstellenpläne erlaubt. Die Daten werden in gängigen Dateiformaten wie csv, dfq oder txt oder nach Wunsch auch aufbereitet für nachfolgenden QM-Systemen wie beispielsweise Q-DAS oder Böhme & Weihs, zur Verfügung gestellt.
Praxisorientiertes Konzept
Der Mehrwert von PIQ.light liegt vor allem im flexiblen Handling und der Software, welche eine Qualifizierung des Prüflings direkt an der Anlage möglich macht. So werden die Messwerte über LabVIEW verarbeitet und über einen angeschlossenen Ausgabebildschirm visualisiert.
PIQ.light gehört zur Technologieplattform PIQ. – Produktion Intelligenz Qualität. Mit diesem Portfolio bietet die ProNES Automation GmbH Mess- und Prüfeinrichtungen an, mit welchen die Welten der Qualität und der Produktion in der industriellen Fertigung intelligent verbunden werden. „Die optische Vermessung geometrischer Formen stellt immer wieder eine spannende Herausforderung dar. Unser Bestreben ist es deshalb gerade in diesem Bereich standardisierte Technologieplattformen zu bieten, welche in unterschiedlichsten Projekten entwickelt wurden und sich in der Praxis etabliert haben" so Jochen Weber, Geschäftsführer der ProNES Automation GmbH.
Weitere Informationen, unter anderem über PIQ.light, erhalten Sie auf der internationalen Fachmesse für Qualitätssicherung, der Control in Stuttgart, vom 14. bis 17. Mai, auf dem Stand der KEYENCE Deutschland GmbH, Halle 1, Stand 1404 sowie unter www.prones.de
