(openPR) Seit der neue WLAN Standard IEEE 802.11n am 12.09.2009 verabschiedet wurde hat er für viel Unruhe in der mobilen Welt gesorgt.
Die FORSIS GmbH möchte Ihnen den neuen Standard kurz vorstellen. Die neuen und vielfältigen Möglichkeiten aufzeigen aber auch die Problemstellungen näher bringen.
Speziell für die mobilen Datenerfassungsgeräte von FORSIS Baureihen (PROFI-M und MOBILE), welche bei den unterschiedlichsten Situationen in der mobilen Datenerfassung auf Flurförderfahrzeugen im Einsatz sind, aber auch bei allen anderen FORSIS Industrie-Pc´s wird diese Antennentechnik zum Einsatz kommen. Neben der Umsetzung des n-Standards war unsere Zielsetzung eine robuste Antenne (Schutzklasse IP65) zu entwickeln.
Sie sollte auf alle Geräte passen und die Lebensdauer des gesamten IPC´s erhöhen.
Zielsetzung
war klar die spezielle Auslegung der Antennenarchitektur, von der das sogenannte MIMO- (Multiple-Input-Multiple-Output) Datenübertragungsverfahren profitieren soll. MIMO-Systeme bieten höhere Datenübertragungsraten, größere Reichweiten und sind nicht nur „immun“ gegenüber der Mehrwegeausbreitung, sondern nutzen diese sogar aus. Somit ist ein MIMO-System insbesondere für den Einsatz in industriellen Innenbereichen ohne direkte Sichtverbindung zwischen einem PC und einem Router am besten geeignet.
Spezifikation

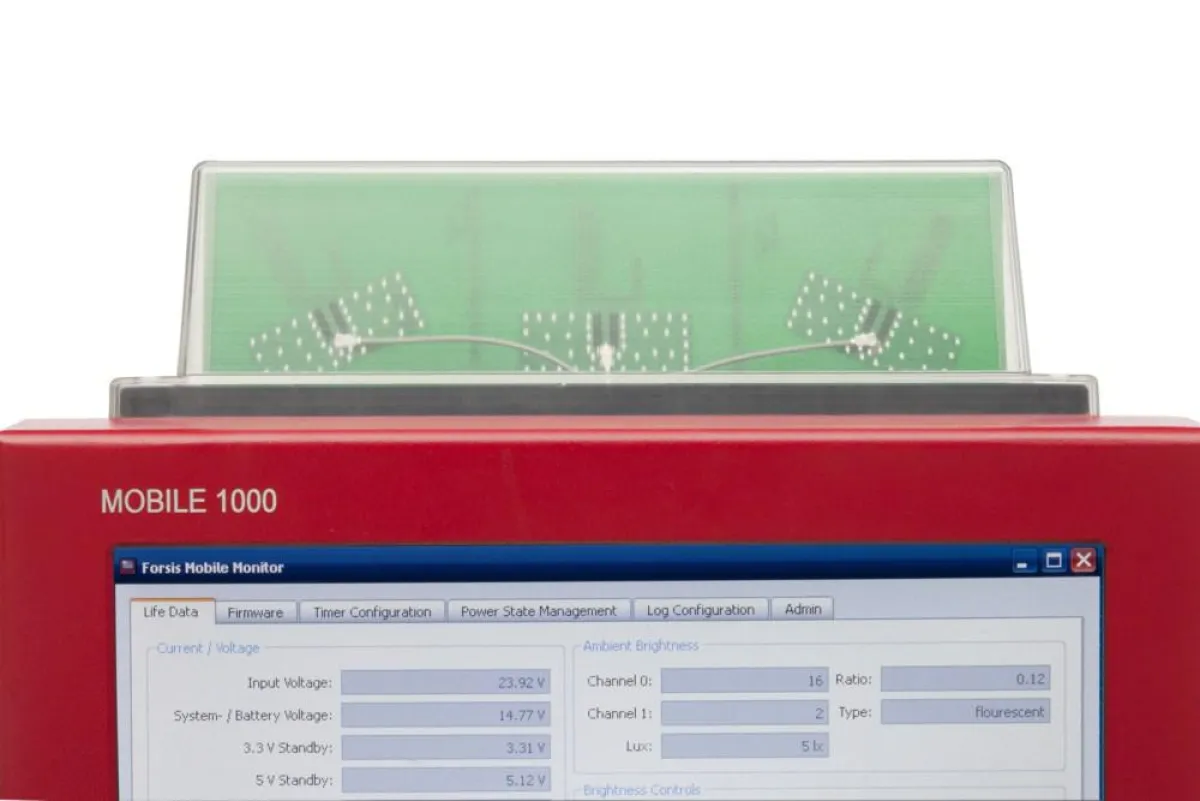

Die Antenne wurde als ein MIMO-Antennensystem bestehend aus drei separaten Dual-Band-Antennen realisiert. Alle Einzel-Antennen sind auf einer Leiterplatte platziert und in einem chemischen Fertigungsverfahren hergestellt. Die gesamte Antenne wird in einem robusten Polycarbonat-ABS (PC-ABS) Gehäuse untergebracht. Die komplette Antenne sollte an einem vorgegebenen PC-Gehäuse leicht zu montieren sein und einen einfachen Anschluss von Koaxialkabeln ermöglichen.
Somit wird die optimale Ausleuchtung des Umfeldes erreicht, um die Vorteile der höheren Reichweite und größeren Datenübertragungsrate bestmöglich zu unterstützen.
Es sollen folgende Standards unterstützt werden:
· IEEE 802.11a
· IEEE 802.11b
· IEEE 802.11g
· IEEE 802.11n
· IEEE 802.15.1 (Bluetooth)
Damit deckt die Antenne den Frequenzbereich von 2,4 GHz bis 5 GHz gleichzeitig ab.
Die Vorteile der FORSIS MIMO-Antenne nach IEEE802.11 a/g/n
Integration von 3 unterschiedlich polarisierten Antennen in ein PC-ABS Kunststoffgehäuse. Der Verlust bzw. die Beschädigung der Stabantennen entfällt.
Robuste Ausführung des Gehäuses nach Schutzart IP65, auch geeignet für den hygienesensitiven Bereich. Reinigungsprozess ist problemlos möglich.
Antennenanschlüsse durch 1:1 Kabel mit FSA Steckerenden
Konzipiert für IEEE 802.11n, Bluetooth und V-max möglich.
Hohe Datenraten von bis zu 600 MBit/s durch neue Modulationsverfahren und breiten Übertragungskanals.
Verwendung von zwei bis maximal drei Antennen zur parallelen Datenübertragung
Einsatz der MIMO Technologie, d.h. Übermittlung der Signale über mehrere Pfade dies führt zu Überlagerung von Datenströmen
Erhöhung der Reichweite aufgrund der MIMO Technologie
