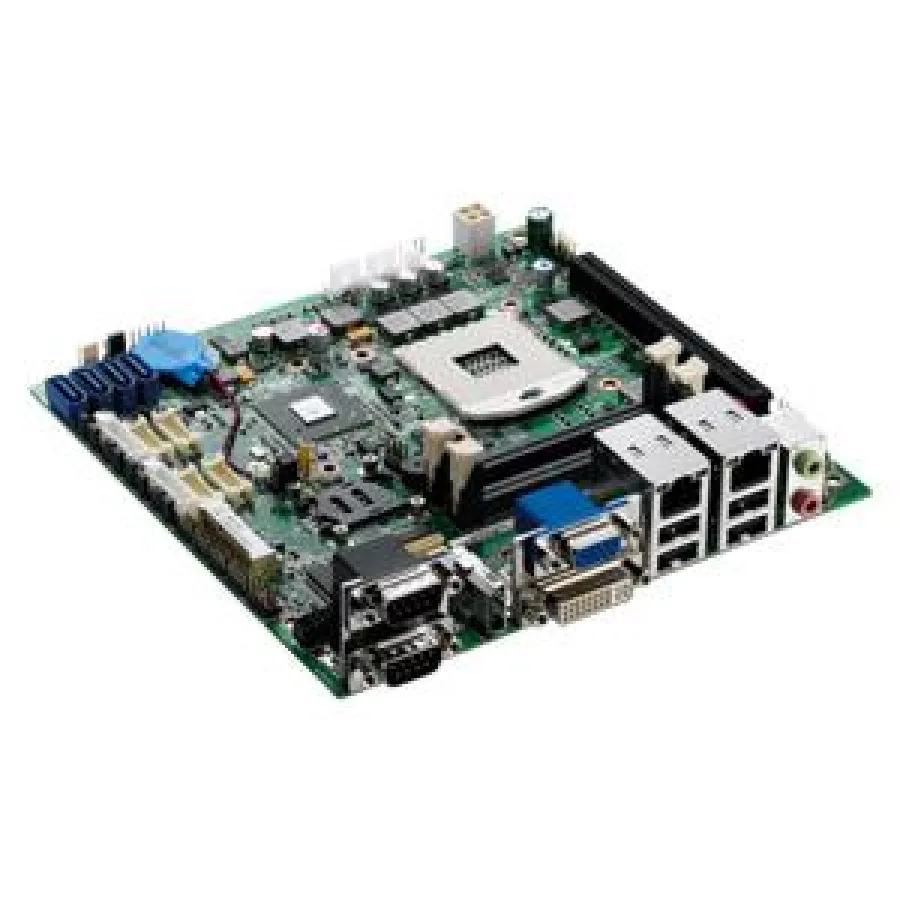

(openPR) NEX 607 ist ein Mini-ITX-Industrie-Mainboard welches speziell für Embedded Computer entwickelt wurde. Dieses Motherboard kann mit Intel Core i3/ i5/ i7 oder Intel Celeron mobile Prozessoren auf FCPGA 988 Sockel Basis ausgestattet werden. Zusammen mit dem QM67 PCH Chipsatz und der integrierten Intel HD Graphics 3000 Engine ermöglichen die Prozessoren hohe Grafikleistung und sehr hohe Zuverlässigkeit. Die Intel Dynamic Video Memory Technologie und die Intel Clear Video Technologie sorgen zudem für kristallklare Bilder. Mit bis zu 8GB DDR3 1066/1333MHz können die meisten Anwendungen bedient werden, die in den Bereichen Digital Signage, POS, Multimedia, Storage Server, Industrieautomatisierung und Automation eingesetzt werden.
Das NEX 607 unterstützt Dual Independent Display mit einer Auflösung von bis zu 2048 x 1536 Pixeln VGA oder bis zu 1920 x 1200 Pixeln über DVI-D. Via HDMI-Schnittstelle können unkomprimierte HD Videos aller Formate (720p, 1080i, 1080p) sowie Multi-Channel Audio Inhalte über ein einziges Kabel übertragen werden. Standardmäßig ist das Mainboard mit einer Dual Channel 18/ 24-bit LVDS Schnittstelle ausgestattet. Bei Bedarf, z. B. für die Ansteuerung von großformatigen Bildschirmen oder Videowänden, kann das Board mit zwei derartigen LVDS Schnittstellen ausgeliefert werden.
Dieses Mini-ITX-Board stellt trotz seiner kleinen Ausmaße (170 x 170mm ) eine große Anzahl von Schnittstellen zur Verfügung wie 2x Gbit LAN, 10x USB 2.0, 3x RS232 und 1x RS232/422/485. Eine der LAN-Schnittstellen besitzt zudem PXE-Funktion, d.h. der Computer kann über das Netzwerk gebootet werden. Das System kann bei Bedarf über 1x PCIe x16 und mini-PCIe Slots mit Erweiterungskarten aufgerüstet werden.
Auch an die Daten- und Anwendungssicherheit wurde gedacht: neben RAID 0,1,5,10, das die Daten auf der Festplatte physikalisch absichert und die Geschwindigkeit steigert, kann im NEX-607 optional ein TPM-Modul integriert werden. Das Trusted Platform Module stellt sicher, dass das Board bzw. der Computer eindeutig identifiziert wird, z. B. wenn sicherheitssensible Anwendungen nur auf diesem Computer laufen dürfen. Durch eine optionale spezielle Beschichtung kann das Mainboard zudem gegen Feuchtigkeit und Staubeinwirkungen geschützt werden.
Das NEX 607 ist ein geeignetes Mainboard für den Einsatz in der industriellen Automation, in POS-Terminals oder Multimedia-Anwendungen, die hohe Grafikleistung benötigen und zugleich kompakte Ausmaße für den Computer verlangen.
Eigenschaften:
Mini-ITX (170 x 170mm) Format
Unterstützt:
Intel Core i7-2710QE Prozessor (6M Cache, 2.10GHz), 4 Kerne/ 8 Threads, max. TDP 45W, AMT support
Intel Core i5-2510E Prozessor (3M Cache, 2.50GHz), 2 Kerne/ 4 Threads, max. TDP 35W, AMT support
Intel Core i3-2330E Prozessor (3M Cache, 2.20GHz), 2 Kerne/ 4 Threads, max. TDP 35W
Intel Celeron Prozessor B810 (2M Cache, 1.60GHz), 2Kerne/ 2Threads, max. TDP 35W
Intel QM67 Chipsatz
Bis zu 8GB DDR3 1066/1333 MHz SDRAM
VGA & DVI-D & HDMI & LVDS (2 x DF13 20-pin 18/24/36/48-bit Dual Channel)
1x mini-PCIe, 1x PCIe x16 Slots
2x Intel Gbit LAN, 4x SATA, 10x USB, 3x RS232, 1x RS232/422/485
4-in/4-out GPIO, Mic-in , Line-out
AT/ATX Modus und Single +12 VDC Input
Betriebstemperatur -15°C..+60°C
