(openPR) - MicroATX Formfaktor
- LGA 1155 Sockel für Intel® IVB und SNB quad / dual
Core™ i7/i5/i3 Prozessoren
- Intel® Q77 Chipsatz
- Intel® HD 4000 Grafik, drei unabhängige Displays
- SATA 6Gb/s, USB 3.0, TPM, 10 COM
- DDR3 SDRAM 1600/1333 MHz bis 32 GB
- Dual PCIe GbE, LAN1 mit AMT 8.0
- PCI & PCIe Steckplätze

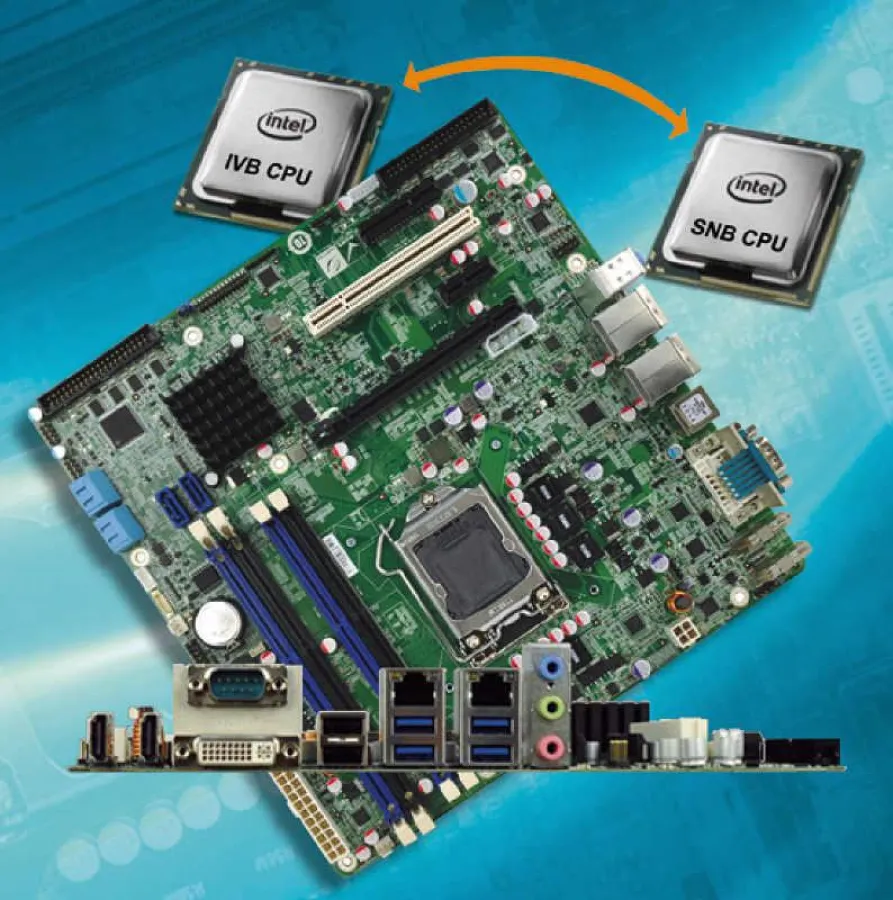

COMP-MALL stellt das neue Industrie MicroATX Motherboard - Modell IMB-Q770 für die 22nm LGA1155 Intel® Core™ Prozessoren der dritten Generation und mit Intel® Q77 Chipsatz vor. Gegenüber Modellen für Prozessoren der 2. Generation, wurden Rechenleistung und Grafikperformance stark verbessert. Für grafikintensive Applikationen bietet die integrierte Intel HD 4000 Grafik mit DirectX 11- und OpenCL 1.1-Unterstützung, die doppelte HD Medien- und 3D-Grafikperformance im Vergleich zu dem Vorgänger. Auch Multi-Screen-Installationen mit gleichzeitiger Medienwiedergabe auf drei unabhängigen Displays sind ohne eine zusätzliche GPU möglich. Mit USB 3.0, PCIe 3.0, SATA 6Gb/s, weiteren zahlreichen Schnittstellen und der Langzeitverfügbarkeit unterscheidet sich das Modell IMB-Q770 von typischen kommerziellen Motherboards. Es ist ideal für multimediale Embedded Applikationen, wie Überwachungssysteme, Digital Signage, medizinische Bilddarstellung, Gaming, Infotainment, Kiosk/POS und industrielle Automation.
Das Modell IMB-Q770 verfügt über einen LGA1155 Sockel für Ivy Bridge (IVB) und Sandy Bridge (SNB) Prozessor (eine rückwärts Kompatibilität ist dadurch gegeben) und zwei 240pin Speicherbänke für Dual Channel 1600/1333 MHz DDR3 SDRAM, bis max. 32 GB.
Speichermedien lassen sich über 2 x SATA 6 Gb/s und 4 x SATA 3Gb/s anschließen. Die drei unabhängigen Displays werden über zwei HDMI und einen DVI-I (mit VGA Adapter) angeschlossen.
Ein Steckplatz für die optionale TPM V1.2 (Trusted Platform Module) Funktion ist integriert.
Erweiterungskarten lassen sich über je einen Gen 3.0 PCIe x16-, PCIe x4-, PCIe x1- und einen PCI-Slot einbinden.
Weitere Ein-/Ausgänge: 2 x GLAN Intel® 82583V PCIe Controller und Intel® 82579 PHY mit Intel® AMT 8.0, HD Audio, 4 x USB 3.0, 6 x USB 2.0, SMBus, Lüfter-Stecker, PS/2, Front Panel Stecker und 24 bit digitale E/A.
Ein Watchdogtimer für automatischen Neustart ist ebenso on board, wie die hilfreiche „One Key Recovery“ Funktion. Das mitgelieferte IEI iEZman Management Programm benutzt die Intel® Active Management Technology (AMT) 8.0 und bietet die out-of-band KVM Funktion für den zentralisierten Zugriff. Dadurch lassen sich die Gesamtbetriebskosten (TCO) und Ausfallzeiten zu reduzieren.
Der Betriebstemperaturbereich reicht von -10°C bis +60°C. Der link zum Datenblatt : http://www.comp-mall.de/datenblatt/201206_IMB-QM770-R10.pdf .
Das Schwester Modell IMBA-Q770 im ATX Format bietet u.a. zusätzlich 3 PCI Slots.
COMP-MALL bietet weitere SBC´s mit Intel® Q77 Chipsatz für Intel® Core™ i7/i5/i3 Prozessoren der dritten Generation und konfiguriert diese SBC´s auch nach Kundenwunsch.
