(openPR) Sorgfältig ausgeführte und mit allen relevanten Informationen versehene verfahrenstechnische Fließbilder sparen Zeit und Kosten
HDT-Seminar am 27. Juni 2012 in Bremerhaven erklärt die Bedeutung der einzelnen Dokumente für die Planung

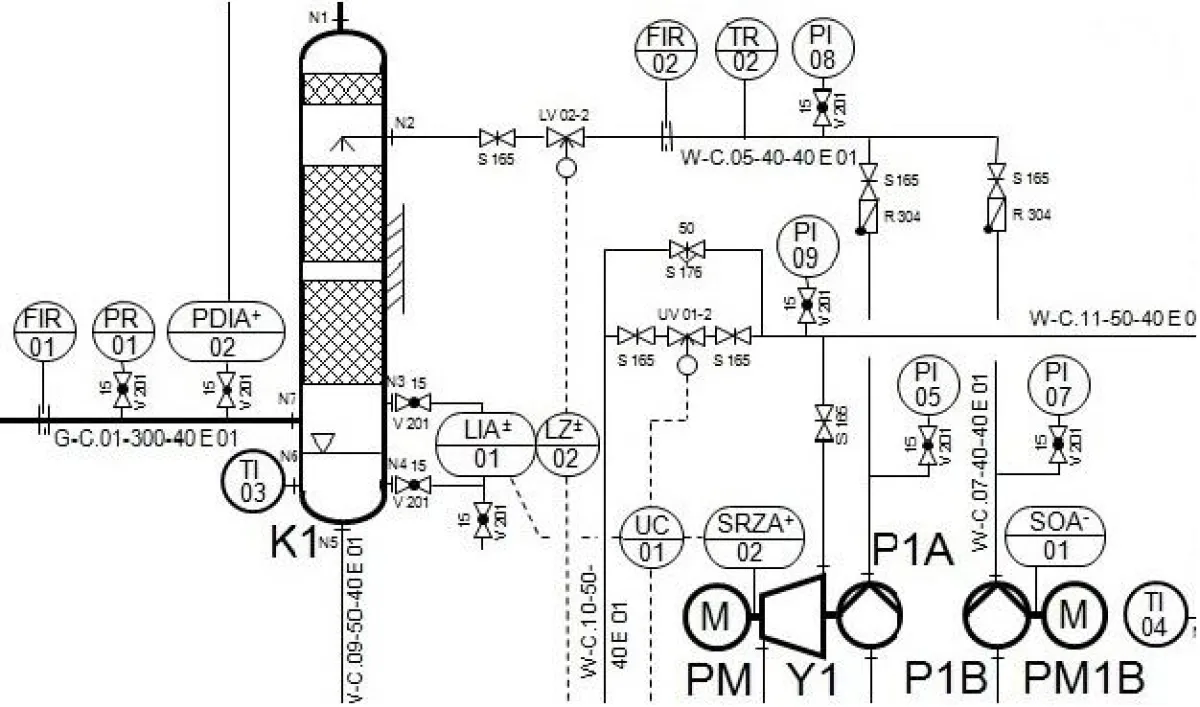

Die verfahrenstechnischen Prozesse werden mit Hilfe verschiedener Fließbilder entwickelt und dokumentiert. Das Haus der Technik bietet dazu das Seminar „Verfahrenstechnische Fließbilder“ am 27. Juni 2012 in Bremerhaven an. Im Grundfließbild werden dabei zunächst die einzelnen Stufen des Prozesses dargestellt und die Hauptprozessströme (Produkt, Nebenprodukte, Rohstoffe, ggf. Hilfsstoffe) aufgeführt. Das detailliertere Verfahrensfließbild enthält alle relevanten Ausrüstungsteile (Apparate und Maschinen) sowie die für den Prozess wichtigen Verbindungsleitungen und Regeleinrichtungen. Zum Verfahrensfließbild gehört eine Material- und Energiebilanz in Form einer tabellarischen Übersicht der Stoffströme. Diese Planungsdokumente liefern die Basis für die spätere verfahrenstechnische Auslegung der Ausrüstungsteile (nicht Gegenstand des Seminars!). Das Rohrleitungs- und Instrumentierungs-Fließbild (RI-Fließbild) schließlich enthält sämtliche für den Betrieb der Anlage benötigten Rohrleitungen, Armaturen und Instrumente, alle Regel- und Sicherheitseinrichtungen sowie Hinweise für die Aufstellungsplanung. Die seit 1.1.2010 gültige neue Norm DIN EN 62424 zur Kennzeichnung von Instrumentierungsaufgaben wird heute zunehmend eingesetzt und löst die alte Norm DIN 19227 Teil 1 ab, in der ein Großteil der bereits existierenden RI-Fließbilder erstellt sind.
Sorgfältig ausgeführte und mit allen relevanten Informationen versehene verfahrenstechnische Fließbilder ermöglichen reibungslose, Zeit und Kosten sparende Detailplanung, Bau- und Inbetriebnahme. Dies wird im Zeitalter der internationalen Arbeitsteilung immer wichtiger, finden doch häufig Basisplanung und Detailplanung in verschiedenen Unternehmen und an unterschiedlichen Orten auf der Welt statt.
Das HDT-Seminar findet am 27. Juni 2012 in Bremerhaven statt. Es wird geleitet von Prof. Dr.-Ing. Martin Nachtrodt und Prof. Dr.-Ing. Walter Müller, beide vom Fachbereich Maschinenbau und Verfahrenstechnik der Fachhochschule Düsseldorf.
