verleiht Stützwand ansprechendes Erscheinungsbild
Ingenieurbauwerke dienen in der Regel einem bestimmten Zweck, auf den der Planer sie optimal anpasst. Die ästhetischen Aspekte treten dabei meist in den Hintergrund. Nicht so bei der 90 m langen Stützmauer an der B 10 zwischen Pirmasens und Haseneck. Hier wurden die Sichtbetonflächen mithilfe von Strukturmatrizen der NOE-Schaltechnik, Süssen erstellt und so optisch aufgewertet.
Bei der Wahl des Motivs entschieden sich die Planer für die Struktur „Murus Romanus“. Sie vermittelt dem Betrachter den Eindruck kunstvoll geschichteten Natursteins und gehört zum Standardsortiment des Herstellers NOE-Schaltechnik. Dieser bietet unter dem Namen NOEplast sowohl eine umfangreiche Auswahl vorgegebener Matrizenmotive als auch die Möglichkeit, individuelle Ideen zu realisieren. Um die Stützmauer an der B 10 ansprechend zu gestalten, kombinierten die Verantwortlichen glatte und strukturierte Betonflächen. So schufen sie mithilfe einer Strukturmatrize die Illusion eines gemauerten Bogens, dessen Inneres das normale Schalbild zeigt.
Wiederverwendbar

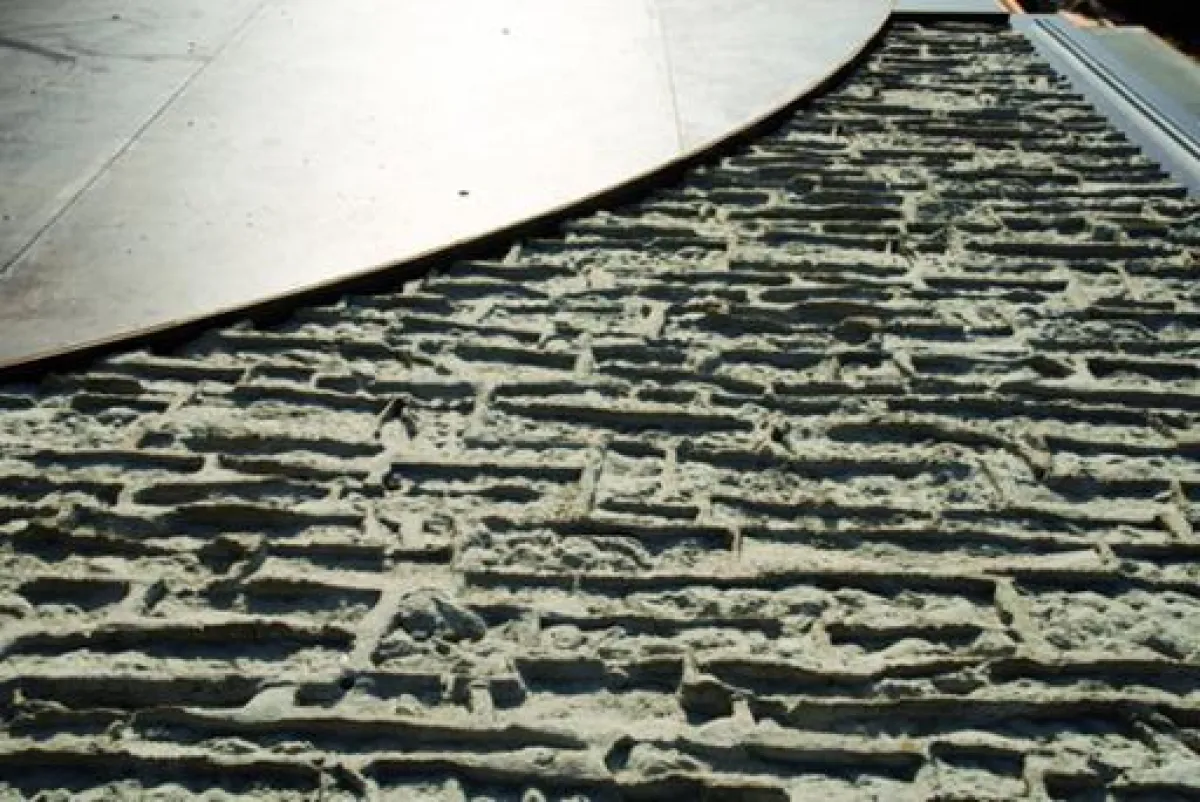

Die Matrizen von NOE-Schaltechnik sind aus Polyurethan und können bei fachgerechter Handhabung bis zu 100-mal verwendet werden, wodurch sich die Gesamtbaukosten erheblich reduzieren. Dies nutzte das Bauunternehmen Josef Rädlinger, Vilshofen und setzte die Matrizen neunmal ein. Obwohl die Wiedergabe des Mauermotivs gleichbleibend gut war, stellte die mehrfache Matrizenverwendung das Bauteam von Rädlinger vor eine anspruchsvolle Aufgabe. Denn normalerweise empfiehlt der Hersteller die Strukturmatrize für den Baustelleneinsatz auf die Schalung bzw. einen Sparschalbelag zu kleben (nur im Fertigteilwerk können sie auf den Rütteltisch gelegt werden). Doch genau dies war hier nicht möglich, da die Stützwand in den einzelnen Segmenten unterschiedlich hoch war. Was bedeutete, dass die Schalung sowie die Matrize an die jeweilige Situation angepasst werden musste. Um der Polyurethan-Matrize dennoch Halt zu geben, teilten die Mitarbeiter des Bauunternehmens die Matrizen in eine rechte und eine linke Bogenhälfte und klebten sie auf dünne Trägerplatten. Diese konnte je nach Bedarf mit einer Kreissäge oder einer Stichsäge gekürzt und auf die Schalung geschraubt werden.
Aus einer Hand
NOE-Schaltechnik ist der einzige Anbieter auf dem Markt, der Strukturmatrizen und Betonschalungen aus einer Hand liefert. D. h., auf Wunsch wird die Schalungseinsatz und die Taktplanung für das ausführende Unternehmen erstellt. Darüber hinaus übernimmt NOE die Montage der Strukturmatrizen auf der Schalung und liefert diese einsatzfertig auf die Baustelle.
Arbeiten im Pilgerschritt
Bei dem Bau der Stützwand verarbeitete das ausführende Unternehmen insgesamt 45 t Stahl und 1500 m³ Beton. Da sich für den Einsatz mit NOEplast Strukturmatrizen annähernd jeder Beton eignet, mussten die Verantwortlichen bei dessen Zusammensetzung lediglich die Anforderungen der Stützwand erfüllen. Doch die im Baukörper selbst auftretenden Zugspannungen stellten die Planer vor eine große Herausforderung. Um Risse zu vermeiden, wurde das Objekt in neun Abschnitte unterteilt und im so genannten Pilgerschrittverfahren betoniert. Mit dieser Bezeichnung werden Vorgänge beschrieben bei denen mit Vor- und Rückwärtsbewegungen gearbeitet wird. In diesem Fall bedeutet es, dass nicht ein Abschnitt nach dem anderen hergestellt werden konnte, sondern die Segmente in der Reihenfolge 9-7-5-8-6-4-2-1-3 gebaut wurden.
Ansprechendes Ergebnis
Mit der 90 m langen Stützwand an der B 10 zwischen Pirmasens und Haseneck beweisen die Verantwortlichen, dass auch einfache Ingenieurbauwerke, wie zum Beispiel eine Stützmauer, ästhetisch gestaltet werden können und dabei wirtschaftlich sind. Der mehrfache Einsatz der Schalungsmatrizen macht es möglich. NOE-Schaltechnik ist dabei ein Partner, der über jahrzehntelange Erfahrung in diesem Bereich verfügt. Jeanette N. Schmid, die planende Ingenieurin des Bauwerks, sagt hierzu: „Wir konnten uns auf die rasche Zusammenarbeit mit der Firma NOE-Schaltechnik verlassen und sind mit der Zuverlässigkeit des Unternehmens sehr zufrieden.“ Ein größeres Lob kann man nicht bekommen.
Bauunternehmen:
Josef Rädlinger Ingenieurbau GmbH, 94474 Vilshofen
Strukturmatrize:
NOE-Schaltechnik Georg Meyer-Keller GmbH + Co. KG, 73079 Süssen
