(openPR) Mit NOEplast Strukturmatrizen kreativ gestaltete Schallschutzwände
Zukünftig ist die Autobahnstrecke zwischen den beiden niederländischen Gemeinden Oudenrijn und Everdingen ein optisches Erlebnis. Auf der niederländischen A2 wurden Schallschutzwände angebracht, deren Oberflächen mit Hilfe von NOEplast Strukturmatrizen ansprechend gestaltet sind.

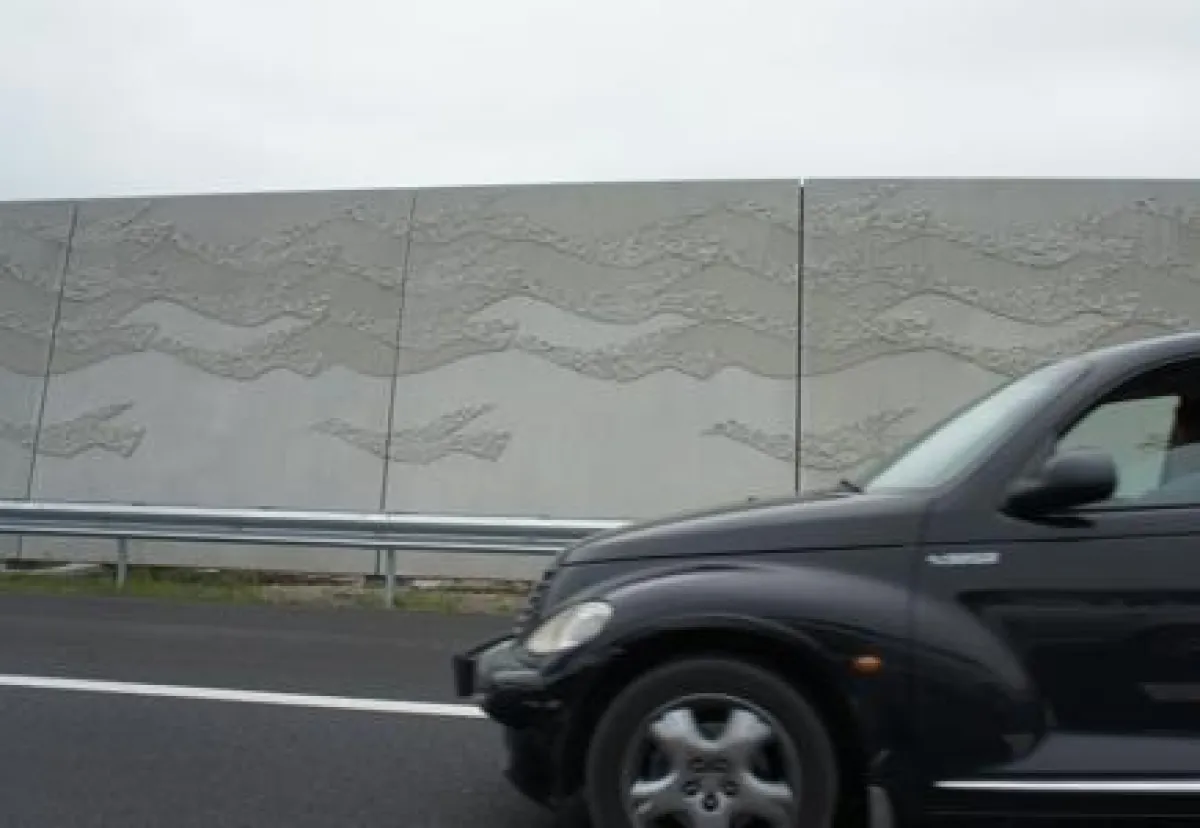

Das Motiv der Fertigteilwände, entworfen vom Architek-turbüro Aletta van Aalst @ Partners Architecten BV, Amsterdam, erinnert an den niederländischen Künstler und Grafiker Maurits Cornelis Escher. Es zeigt stilisierte Zugvögel und nimmt damit das Thema Reisen auf, was gut an den Rand solch einer Straße passt.
Den Kontrast der Vögel erzielte die Architektin indem sie zwei NOEplast Strukturmatrizen kombinierte. Zum einen wurde das Motiv „Gladbeck“ verwendet, eine gerade Struktur mit halbrunden Relieflinien, zum anderen das Motiv „Granit III“, eine Stein-Struktur, die gebrochenem Granit nachempfunden ist. Für die glatten Sichtbeton-Flächen kamen Multiplex-Platten zum Einsatz.
Alle CAD-Daten, die für das Erstellen der Modelle not-wendig waren, lieferte die Architektin. NOE-Beton-vormgeving, Arkel, Niederlande, ein Tochterunterneh-men der NOE-Schaltechnik, Süssen, bereitete diese dann auf. Mithilfe moderner Bearbeitungsmaschinen erfolgte das Fräsen der Modelle. Dabei bewiesen die NOEplast Strukturmatrizen wieder einmal, dass sie sich sehr gut bearbeiten lassen. Nahtlos, einem Puzzle ähnlich, erfolg-te anschließend der eigentliche Aufbau der Schalungs-formen für das ausführende Betonfertigteilwerk Van Dijk Beton Hardinxveld BV, Hardinxveld-Giessendam, Niederlande. Hierzu wurden die einzelnen Elemente auf die Multiplex-Platten geklebt. Diese wurden zur Herstellung der Betonelemente verwendet. Mit insgesamt fünf Schalungsformen produzierte Van Dijk Beton 212 Lärmschutz-Wandelemente.
Mit Standardmatrizen zum individuellen Motiv
NOE-Schaltechnik vertreibt die Polyurethan-Matrizen unter dem Namen NOEplast. Obwohl der Hersteller die Möglichkeit bietet, individuelle Matrizenwünsche zu verwirklichen, entschieden sich die Planer das Motiv mithilfe von zwei verschiedenen Standardstrukturen zu fertigen.
Mehrfachverwendung möglich
Das Motiv der fliegenden Vögel wiederholt sich nach jeder sechsten Schallschutzwand, d. h. es wurden insge-samt fünf unterschiedliche Schalungsformen gefertigt die jeweils ein anderes Motiv zeigen und das Bild der benachbarten Wand fortführen. Insgesamt 212 Fertig-teilwände waren für die ca. 20 km lange Strecke erfor-derlich. Dabei erwies es sich als vorteilhaft, dass die Matrizen von NOE-Schaltechnik bis zu 100-mal einsetz-bar sind. Durch dieses Projekt zeigen die niederländi-schen Architekten, dass auch mit einfachen Standard-matrizen eine architektonisch anspruchsvolle und einzigartige Bauwerksgestaltung möglich ist.
Strukturmatrizen und Modellbau:
NOE-Schaltechnik
Georg Meyer-Keller GmbH + Co. KG
Kuntzestraße 72, 73079 Süssen
Telefon 049 7162 13-1
Telefax 049 7162 13-288
www.noeplast.com
