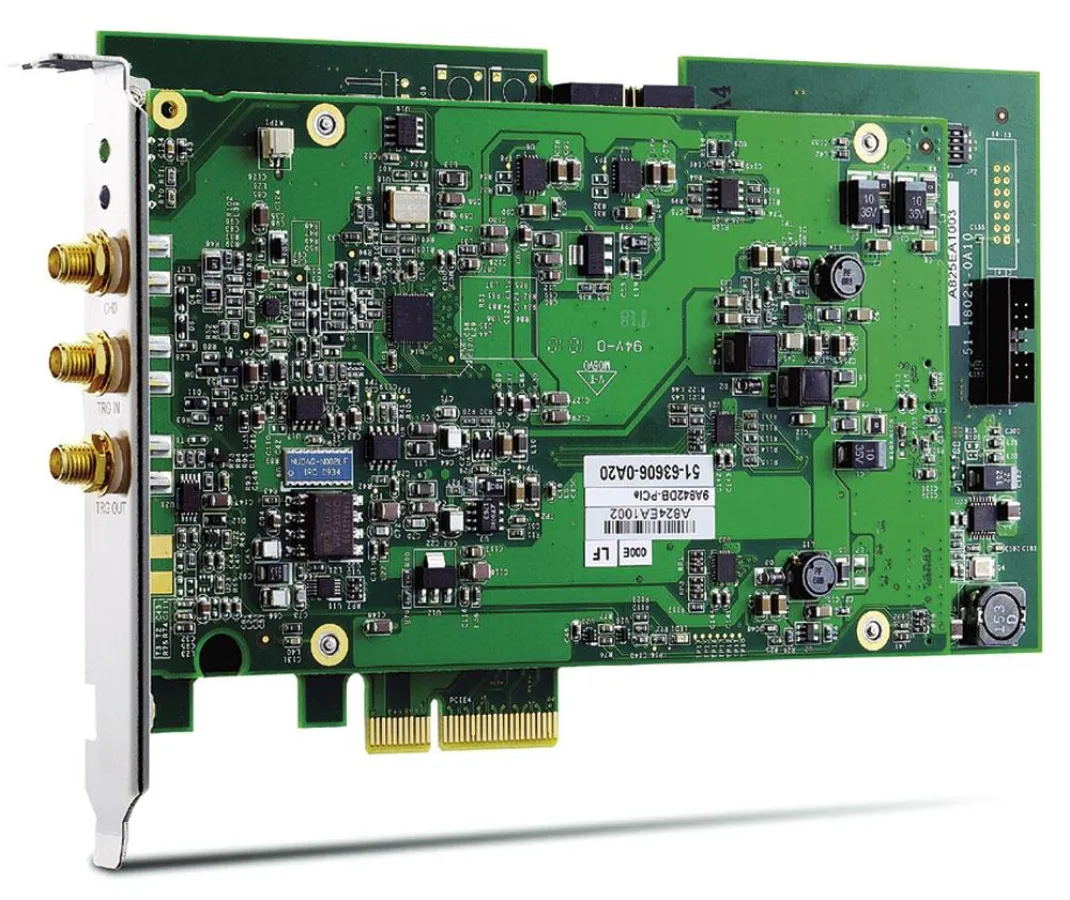

High-Speed-Digitizer mit 14 Bit als PCI Express

(openPR) Mit einer Samplingrate bis zu 200 MS/s und 14 Bit Auflösung ist der schnellste und leistungsfähigste PCIe-Digitizer von Adlink eine echte Hochleistungskomponente. »Ein Maximum an technischer Leistung bei minimalen Kosten« verspricht der verantwortliche Product Director bei Adlink.

Die typische Dynamikleistung der neuen Digitalisierungskarte ist mit effektiven 11,3 Bit (ENOBs) bei einem 10-MHz-Sinussignal angegeben. Der Rauschabstand beträgt etwa 70 dB. Die digitalisierten Daten werden kontinuierlich mit einer Frequenz von 400 MB/s in den Speicher des Hostsystems übertragen. Zur Sicherstellung der Bandbreite für den Echtzeit-Transfer ist die PCIe-9842 mit einem PCI Express x4 Bus ausgestattet. Der 100-MHz-Analogeingang ist für einen Signalbereich von ±1V bei 50 Ohm ausgelegt. Mit diesen Leistungsdaten und der hochstabilen Onboard-Referenzspannung ermöglicht die Karte eine hochdynamische Signalerfassung und liefert präzise Messergebnisse. Je ein Trigger-Eingang und Trigger-Ausgang bieten zusätzliche Anwendungsoptionen.
Einsatzbereiche für die Karte sind beispielsweise Applikationen der Radar- und Lidar-Messungen, Signalerfassung im HF-Spektrum sowie Tests von Glasfaserleitungen.

Verschiedene Treiber und Programme für die Datenauswertung und schnelle Entwicklung eigener Applikationen stehen selbstverständlich zur Verfügung. Die neusten Versionen des DAQPilot und anderer Software sind als Download komfortabel bei Adlink oder dem deutschen Distributor Acceed zu beziehen. Als Betriebssysteme werden Window 7/Vista/XP und Linux unterstützt.

Das breite Produktspektrum von Adlink ist in Deutschland bequem über den Webshop von Acceed erhältlich (www.acceed.de/adlink). Acceed ist seit Jahrzehnten auf industrielle Kommunikation und Automation spezialisiert, agiert weltweit und kann durch eigene Lager schnellstmöglich auch große Mengen zu besonders günstigen Konditionen liefern.
