(openPR) Radolfzell, 14.03.2011
ENGMATEC hat spezielle Kontaktierstecker zur Prüfung von RJ-Steckverbindungen in In-Circuit- und Funktionstests entwickelt. RJ-Verbindungen sind Modularstecker und -buchsen, die weltweit für Telekommunikations- und Netzwerkverkabelungen eingesetzt werden.
Die End-of-line-Prüfung in der Elektronik gewinnt als wichtige Komponente moderner Prüfstrategien immer mehr an Bedeutung, sowohl in der Telekommunikations-Branche als auch in der Automotive- und Industrie-Elektronik. Die heutige Standardisierung der Steckerverbindungen ist eine Grundvoraussetzung für eine ökonomisch sinnvolle Entwicklung von effizienten, hoch verschleißfesten Prüfsteckern.
Bereits in den 80er Jahren wurden diese Schnittstellen im amerikanischen Markt eingeführt und wenige Jahre später standardisiert.
Die Stecker und Buchsen gibt es in verschiedenen Bauformen und Kontaktbelegungen, die in den Standards beschrieben werden. Die verwendeten Bezeichnungen setzen sich aus den Buchstaben RJ (Registered Jack = genormte Buchse) und zwei Ziffern zusammen, die den konkreten Steckertyp definieren.
Die gängigsten im PC- und Telefoniebereich eingesetzten RJ-Steckverbindungen sind 6polige und 4polige Modularstecker (für Telefone, Faxgeräte oder Modems) und achtpolige „RJ-45“ – Stecker (für ISDN- und Ethernet-Schnittstellen).
Industrietaugliche Kontaktierstecker zur Prüfung dieser Schnittstellen werden von der Firma ENGMATEC angeboten. Die Stecker sind speziell für die Anwendung bei Incircuit- und Funktionstests entwickelt worden.
Prüfeinrichtungen laufen nicht selten im 3 Schicht-Betrieb, daraus ergeben sich für die Stecker-Kontaktiereinheiten oft mehrere Tausend Steckzyklen pro Tag. Dies erfordert speziell für diesen Einsatzfall konzipierte Prüfstecker.

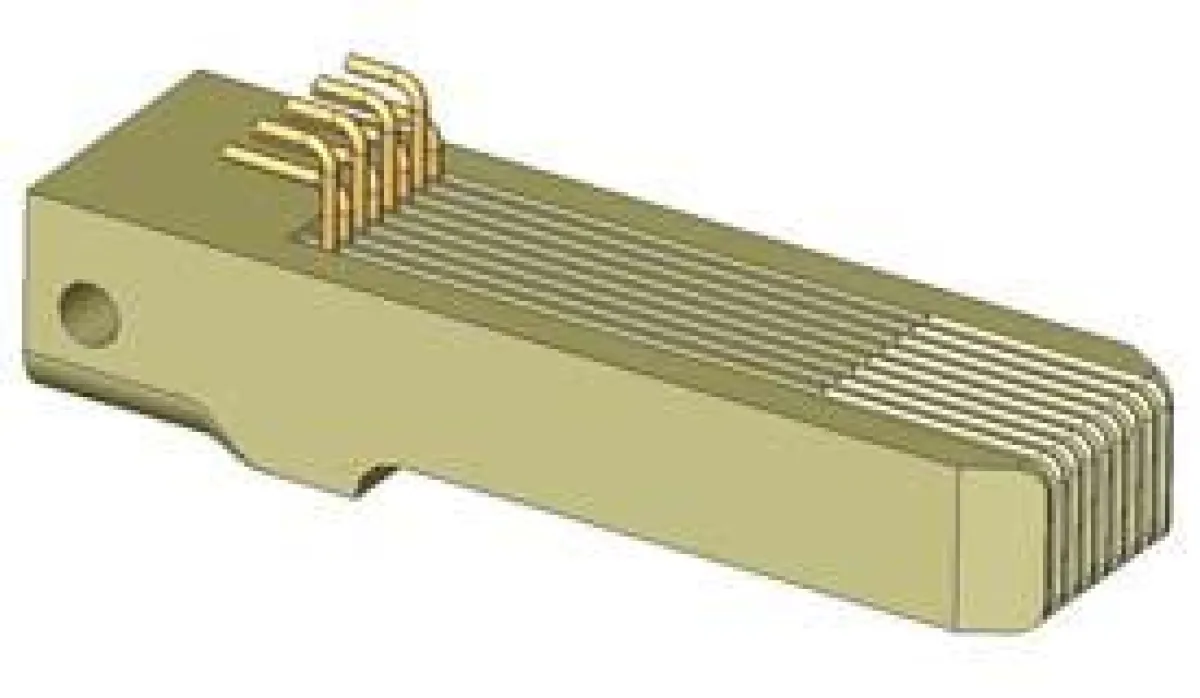

ENGMATEC-Prüfstecker sind aus einem besonders abriebfesten High-Tech-Kunststoff gefertigt. Die Kontaktdrähte aus Kupfer Beryllium (CuBe) sind in den Stecker-Grundkörper eingeklebt und auch für hohe Steckzyklen geeignet. Die speziell ausgebildete Steckerspitze ermöglicht ein verschleißarmes Kontaktieren der Steckerbuchsen und verhindert eine Vorschädigung der Kontaktfedern. In Verbindung mit einer pneumatischen Kontaktiereinheit können die Stecker in die unterschiedlichsten Prüfadapter eingebaut werden.
Wahlweise steht folgendes Zubehör zur Verfügung:
- Schwimmende Lagerung und selbst zentrierende Anbauten
- Kabel- und Steckerkonfektion nach Kundenanforderungen
- Komplette Kontaktiereinheit mit pneumatischer Betätigung und Sensorik zur Wegüberwachung
Das Lieferprogramm für Prüfstecker der Firma ENGMATEC umfasst alle gängigen Buchsen wie Western-Min, USB, USB-Micro, HDMI und TAE. Sonderformen, Sonderlängen und selbst kodierte Steckerformen sind auf Kundenwunsch realisierbar.
