(openPR) 500MHz Echtzeitbandbreite im handlichem Format

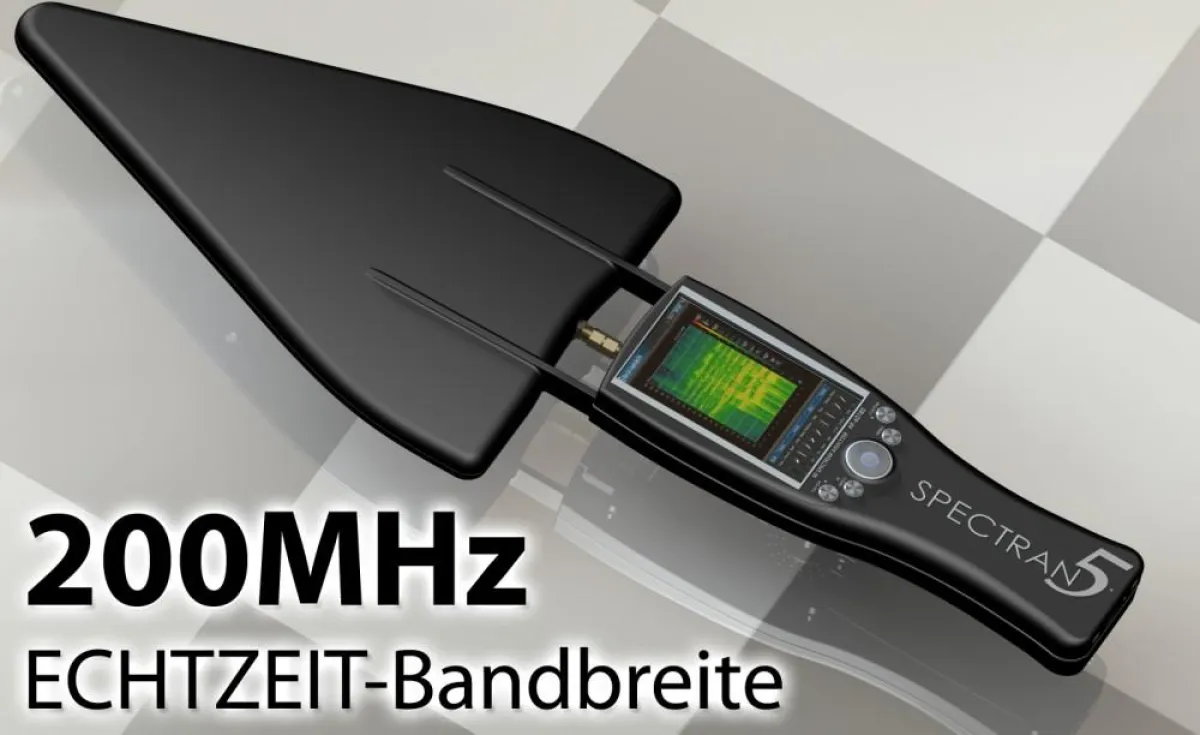

Die Aaronia AG zeigt den weltweit ersten Handheld ECHTZEIT Spectrum Analyzer (SPECTRAN V5 Serie).
Die V5-Geräte warten, Dank mehrerer Patente, mit einer Vielzahl an messtechnischen Weltpremieren auf:
A)Laut Aaronia handelt es sich um den ersten ECHTZEIT Spectrum Analyzer, der einen kontinuierliche Analyse und sogar ein ECHTZEIT-Streaming der Daten (z.B. via USB auf Festplatte) ermöglicht. So können sämtliche Daten beliebiger HF-Quellen (z.B. der gesamte Datenstrom eines Mobilfunkmasten) lückenlos aufgezeichnet werden. Dies ist vollkommen neu und ermöglicht eine schier endlose Anzahl an neuen Anwendungsgebieten.
Bisherige Geräte schaffen maximal 110MHz und bieten auch keine Streaming-Funktion, sondern können nur einen sehr kurzen Zeitraum analysieren bzw. speichern.
B) Die Echtzeit-Bandbreite kann bis zu 200MHz betragen (bisherige Systeme schaffen maximal 110MHz). Ein ultra schneller DDS-Sweep im µS-Bereich ist sogar mit bis zu 10GHz Bandbreite möglich.
C) Eine weitere Besonderheit ist der erstmalige Einsatz von Polyphasenfiltern (die sogar übergreifend, versetzt betrieben werden). Solche Filter waren bisher nicht möglich gewesen.
D) Als technische Besonderheit ist eine ULTRA-HF Version mit bis zu 64GHz bzw. 90GHz geplant, welches technisch und physikalisch erst durch das neuartige, patentierte Analyse-Verfahren (ohne oberliegenden LO) ermöglicht wird.
Der SPECTRAN V5 basiert auf dem neuesten 600MHz Dual-Core Blackfin DSP, der an einen komplexen ECP3-FPGA gekoppelt ist. Zusammen mit einer Vielzahl an patentierten Verarbeitungs-Verfahren ermöglicht dies eine Echtzeit-Verarbeitung von bis zu 250 Millionen I/Q-Samples.
Enthalten ist auch ein Gyro- und Beschleunigungs-Sensor, ein digitaler Kompass und ein optionaler GPS-Empfänger. Dies ermöglicht es, jegliche Bewegung, sowie die genaue Lage, Ausrichtung und Position des Gerätes, zu erfassen. Dies erlaubt z.B. eine perfekte, automatische Aufzeichung von Feldstärkemessungen. Eine entspr. Auswertesoftware ist bereits in Vorbereitung.
Das Frontend des V5 ist beliebig austauschbar:
Aktuell steht bereits eine Version mit 14Bit AD (jeweils 250MSPS I/Q) zur Verfügung.
Eine 3x16Bit Version (Echtzeit 3-Achsen-Messung) ist bereits in Vorbereitung.
Die erste Version des Frontends bietet einen maximalen Frequenzbereich von 1Hz-10GHz. Weitere Versionen werden den Frequenzbereich auf 18GHz bzw. 40GHz erweitern. Geplant ist auch eine Erweiterung auf bis zu 64GHz bzw. 90GHz.
Als Display dient ein 4,3" Touch-TFT mit 800x480 Punkten Auflösung. Als Schnittstellen stehen ein 50OHm SMA Eingang, ein HF-Generator Ausgang, ein Sync Ausgang/Eingang, je ein High-Speed USB Host & Master, ein MICRO-SD und ein GPS-Steckplatz zur Verfügung.
Der SPECTRAN V5 soll in der Basis-Version (6GHz) inkl. LogPer-Antenne, LiPo-Akku, Netzteil, Transportkoffer, PC/MAC/LINUX Analyse-Software und div. Zubehör 2998,- Euro kosten.
Desweiteren stellt die Aaronia AG Ihr neues Probe-Set (100kHz - 6GHz) mit externem 40dB Verstärker, die neue MCS Spectrum Analyzer Software (läuft unter Windows, MAC und Linux), neue aktive LogPer Antennen, einen Desktop Spectrum Analyzer (Serie X) und eine isotrope Messantenne (30MHz - 6GHz) vor.
