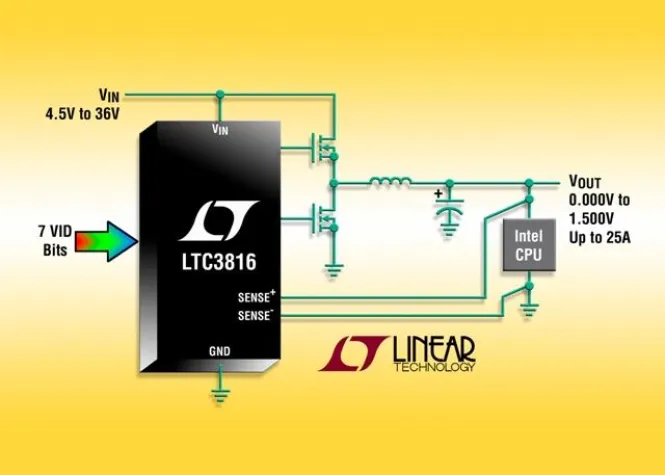

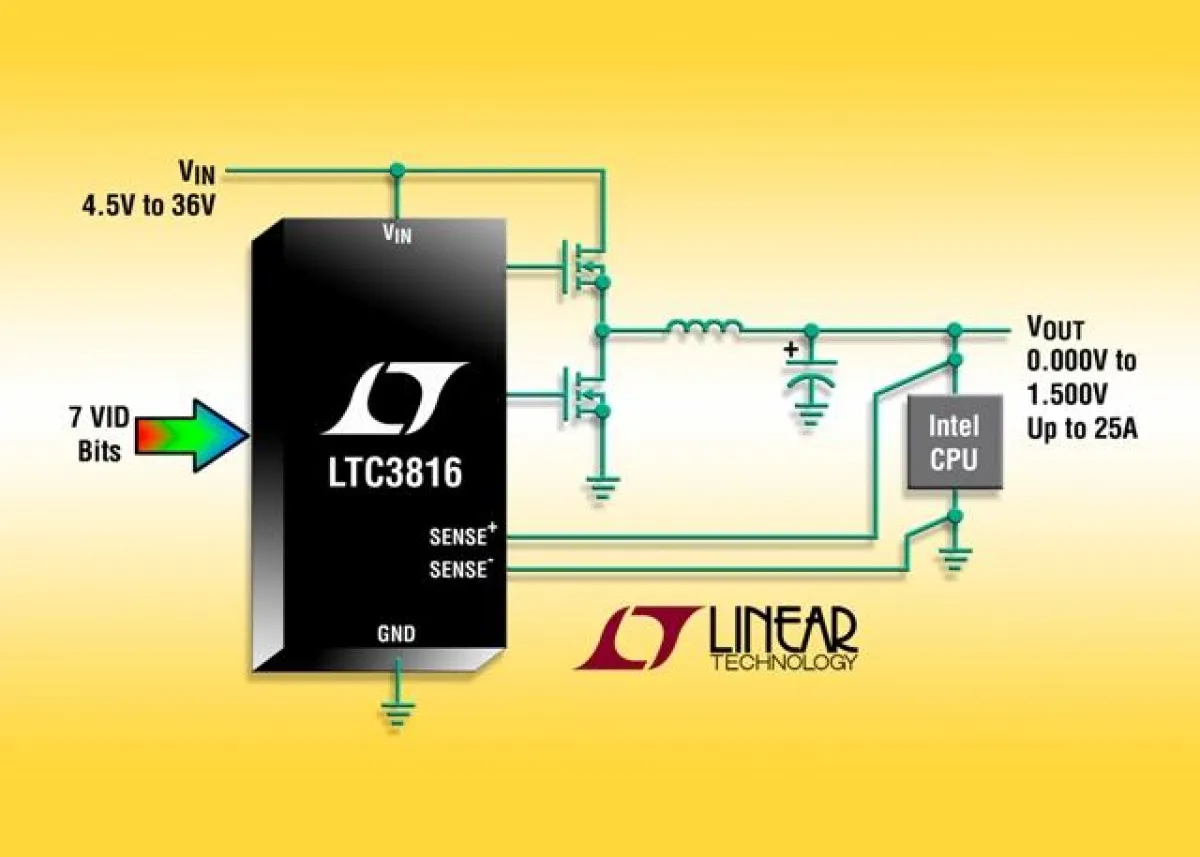

(openPR) Milpitas, California (USA) – 20. Juli 2010. Linear Technology Corporation präsentiert den LTC3816, einen Einphasen-Synchron-DC/DC-Abwärtsreglercontroller, der mit den Intel®-Protokollen IMVP-6®, IMVP-6+® und IMVP-6.5® konform ist. Intel Mobile Voltage Positioning (IMVP) ist eine intelligente Spannungsreglertechnologie, welche die für ein gegebenes Ausgangsfehlerbudget erforderliche Ausgangskapazität effektiv reduziert. Der Controller erfüllt sämtliche Anforderungen von IMVP-6/6+/6.5, darunter 7-bit-VID-Code, Hochfahren bis zu einer vorgegebenen Boot-Spannung (VBOOT), differenzieller Remote-Istspannungsabgriff, programmierbare aktive Spannungspositionierung (AVP, Active Voltage Positioning), Ausgangsstromüberwachung (IMON, IMVP-6.5) und Leistungsoptimierung während der tieferen Schlafmodi zur Verlängerung der Batterielaufzeit.
Der LTC3816 bietet einen parallelen Eingang, einen 7-bit-D/A-Wandler (DAC), der seine Ausgangsspannung dynamisch an die Intel-CPU-Core-Betriebsspannung von 0V bis 1,500V in 12,5mV-Schritten mit einer VOUT -Genauigkeit von ±0,75% über den gesamten Temperaturbereich anpasst. Der Controller akzeptiert Eingangsspannungen zwischen 4,5V und 36V, enthält leistungsfähige n-Kanal-MOSFET-Gate-Treiber und kann Ausgangsströme bis 25A regeln. Seine überlegene Modulationsarchitektur ermöglicht es, trotz hoher Schaltfrequenz (bis 550kHz, PLL-synchronisierbar) eine hohe Eingangsspannung in eine sehr niedrige Ausgangsspannung umzusetzen. Die Istspannung wird unmittelbar an der CPU mithilfe eines Differenzverstärkers (Verstärkungsfaktor 1) gemessen; dadurch werden Fehler infolge von parasitären Spannungsabfällen in Leiterbahnen eliminiert. Die Strommessung kann wahlweise mithilfe eines temperaturkompensierten verlustfreien Induktivität-DCR-Netzwerks oder mithilfe eines diskreten Strommesswiderstands erfolgen. Im erstgenannten Fall werden die durch den Temperaturkoeffizienten des Induktivität-DCR-Netzwerks verursachten Verstärkungs- und Zeitkonstantenschwankungen mithilfe eines NTC-Thermistor-Netzwerks kompensiert.
Der LTC3816 kann im Pulse-Skipping- oder erzwungen-kontinuierlichen Modus betrieben werden. Im Pulse-Skipping-Modus ist der Wirkungsgrad bei geringer Last am höchsten; im erzwungen-kontinuierlichen Modus ist die Einschwingzeit bei geringer Last am kürzesten. AVP minimiert die Spitze-Spitze-Ausgangsspannungstransienten bei sprunghaften Laständerungen. Der LTC3816 ist in einem thermisch optimierten, 38-poligen SSOP-Gehäuse oder einem 38-poligen, 5mm x 7mm großen QFN-Gehäuse erhältlich und für den Sperrschichtbetriebstemperaturbereich von –40°C bis +125°C ausgelegt. Beide Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/3816.
Die wichtigsten Leistungsmerkmale: LTC3816
• Konform mit den Intel-Protokollen IMVP-6, IMVP-6+ & IMVP-6.5
• 7-bit-VID-DAC-Regelung von VOUT: 0V bis 1,500V in 12,5mV-Schritten
• ±0,75% VOUT-Genauigkeit über den gesamten Temperaturbereich
• Weiter Eingangsspannungsbereich (VIN): 4,5V bis 36V
• Line-Feedforward-Kompensation
• Programmierbare VBOOT-Ausgangsspannung beim Hochfahren
• Programmierbare aktive Spannungspositionierung
• Leistungsoptimierung bei geringer Last
• CLKEN#-, VRTT#- und PWRGD-Open-Drain-Ausgänge
• Leistungsfähige integrierte n-Kanal-MOSFET-Gate-Treiber
• Interner 5V-LDO mit 5V-Hilfs-Betriebsspannung (EXTVCC)
• Strommessung über RSENSE oder temperaturkompensiertes DCR
• Wahlmöglichkeit zwischen Pulse-Skipping- oder erzwungen-kontinuierlichem Modus
• Echt-differenzielle Verstärker für den Istspannungsabgriff
• Programmierbare Slow Slew Rate Deeper Sleep State Exit
• Programmierbare Soft-Start-Zeit
• PLL-synchronisierbare, feste Schaltfrequenz zwischen 150kHz und 550kHz
• Sehr kurze minimale On-Zeit (weniger als 35ns)
