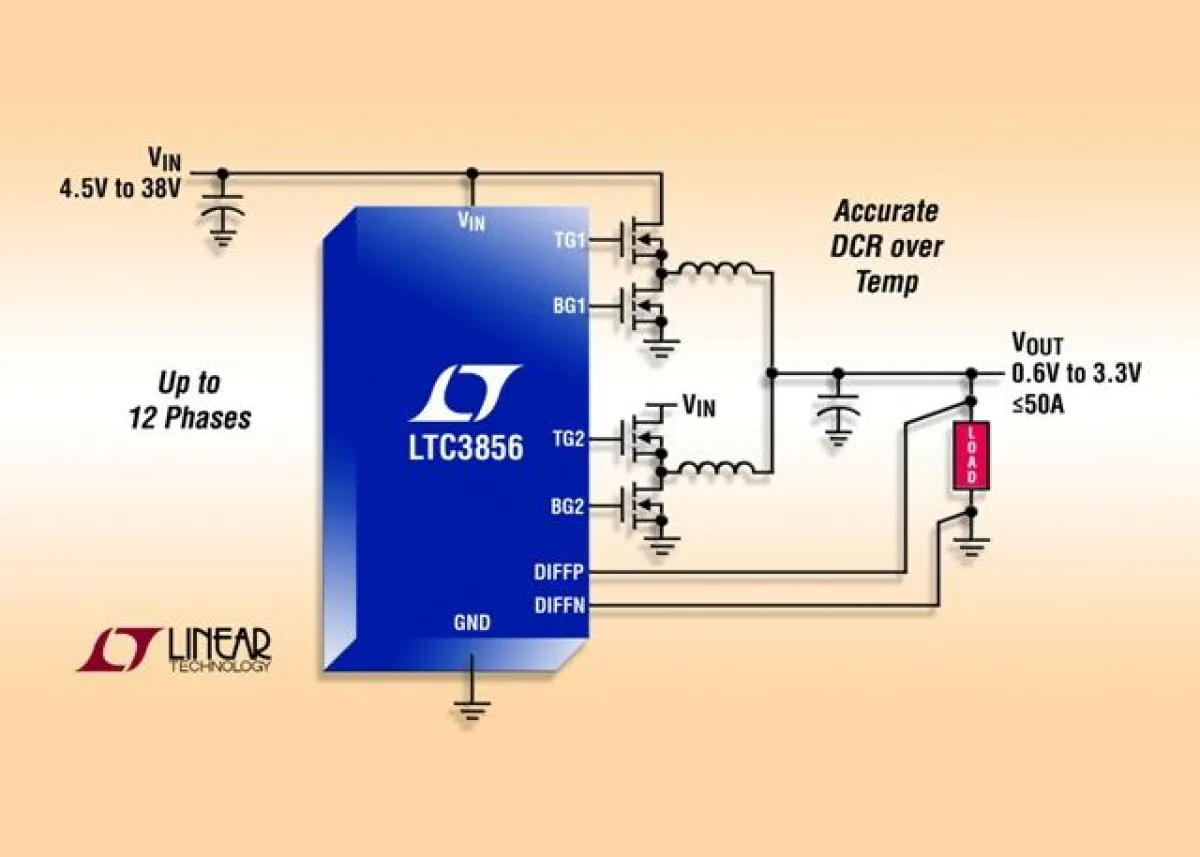

(openPR) Milpitas, California (USA) – 24. Mai 2010. Linear Technology Corporation präsentiert den LTC3856, einen Einkanal-Zwei-Phasen-Synchron-DC/DC-Abwärtsreglercontroller mit hohem Wirkungsgrad (bis 95%), PolyPhase®-Betrieb, differenziellem Ausgangsspannungsabgriff und integrierter PLL zur Synchronisation mit einem externen Taktsignal. Bis zu 12 Phasen können gegeneinder versetzt getaktet werden, um die Anforderungen an die Eingangs- und Ausgangsfilter in Hochstromanwendungen (bis 300A) zu verringern. Der Differenzverstärker greift die Ausgangsspannung sowohl an den positiven als auch den negativen Anschlüssen ab und ermöglicht dadurch eine präzise Regelung auch in solchen Fällen, in denen Leiterbahnen, Durchkontaktierungen oder Steckverbinder einen Spannungsabfall verursachen. Typische Anwendungen sind Hochstromversorgungen für ASICs oder FPGAs, Stromverteilungsbusse, Hochleistungs-Audio-Verstärker und Netzwerkserver.
Der LTC3856 ist mit allen n-Kanal-MOSFETs kompatibel und akzeptiert Eingangsspannungen von 4,5V bis 38V; er kann Ausgangsspannungen zwischen 0,6V und 5V mit einer Genauigkeit von ±0,75% liefern. Der Chip unterstützt zwei Arten der Ausgangsstrommessung: Messung des Spannungsabfalls über der Ausgangsinduktivität (DCR) oder Verwendung eines Strommesswiderstands. Eine programmierbare DCR-Temperaturkompensation gewährleistet eine präzise und stabile Überstrombegrenzung über einen weiten Temperaturbereich. Die leistungsfähigen integrierten Gate-Treiber minimieren die MOSFET-Schaltverluste und erlauben den Einsatz mehrerer parallelgeschalteter MOSFETs. Die Schaltfrequenz kann auf einen festen Wert zwischen 250kHz und 770kHz programmiert oder über die interne PLL mit einem externen Taktsignal synchronisiert werden. Durch die kurze Mindest-On-Zeit von nur 90ns ist der LTC3856 eine ideale Lösung für Anwendungen mit hohem Abwärtsverhältnis.
Der LTC3856 verbessert den Wirkungsgrad bei geringer Last mithilfe eines einstellbaren Stage-Shedding™-Verfahrens, das die Gate-Ladungs- und Schaltverluste einer seiner Ausgangsstufen eliminiert. Darüber hinaus kann der LTC3856 für einen einstellbaren Burst Mode®-Betrieb konfiguriert werden, der den Wirkungsgrad bei geringer Last weiter verbessert. Das mit einer abrupten Änderung des Laststroms einhergehende Überschwingen wird durch adaptive Spannungspositionierung (AVP, Adaptive Voltage Positioning) minimiert.
Tracking- und Sequencing-Funktionen ermöglichen es, die Ein- und Ausschaltreihen¬folgen mehrerer Stromversorgungen zu optimieren. Der Chip basiert auf einer Current-Mode-Architektur, enthält einen LDO für die IC-Betriebsspannungsversorgung und bietet eine programmierbare Soft-Start-Funktion sowie einen "Power good"-Ausgang und einen Anschluss für eine externe VCC.
Der LTC3856 ist in einem thermisch optimierten, 38-poligen SSOP-Gehäuse oder einem 32-poligen, 5mm x 5mm großen QFN-Gehäuse erhältlich und für den Sperrschichtbetriebstemperaturbereich von –40°C bis +125°C ausgelegt. Beide Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter http://www.linear.com/pr/3856.
Die wichtigsten Leistungsmerkmale: LTC3856
• Mehrphasenbetrieb – bis zu 12 Phasen
• Hoher Wirkungsgrad – bis 95%
• Einstellbares Stage-Shedding™
• Programmierbarer Burst-Mode®-Betrieb
• Weiter Eingangsspannungsbereich (VIN): 4,5V bis 38V
• Ausgangsspannungsbereich (VOUT): 0,6V bis 5V, Genauigkeit ±0,75%
• Echt-differenzielle Verstärker für den Ausgangsspannungsabgriff
• RSENSE oder DCR-Strommessung
• Programmierbare DCR-Temperaturkompensation
• Leistungsfähige integrierte n-Kanal-MOSFET-Gate-Treiber
• Adaptive Voltage Positioning
• Ausgangsspannungstracking oder programmierbare Soft-Start-Funktion
• PLL-synchronisierbare, feste Schaltfrequenz zwischen 250kHz und 770kHz
• Current-Mode-Steuerung für präzise und einfache Stromaufteilung
