3,5 Zoll embedded SBC kühlt schon fast

(openPR) Intel® Atom™ Z5x0P (bis zu 1.6GHz)
- CF I, PCIe Mini Card
- bis 2 GB DDR2-Speicher mit 400/533-MHz
- Intel® US15WP System Controller Hub
- H.264, MPEG1/2/4, VC1/WMV9 Unterstützung
- 18/24 bit LVDS und VGA, dual Display

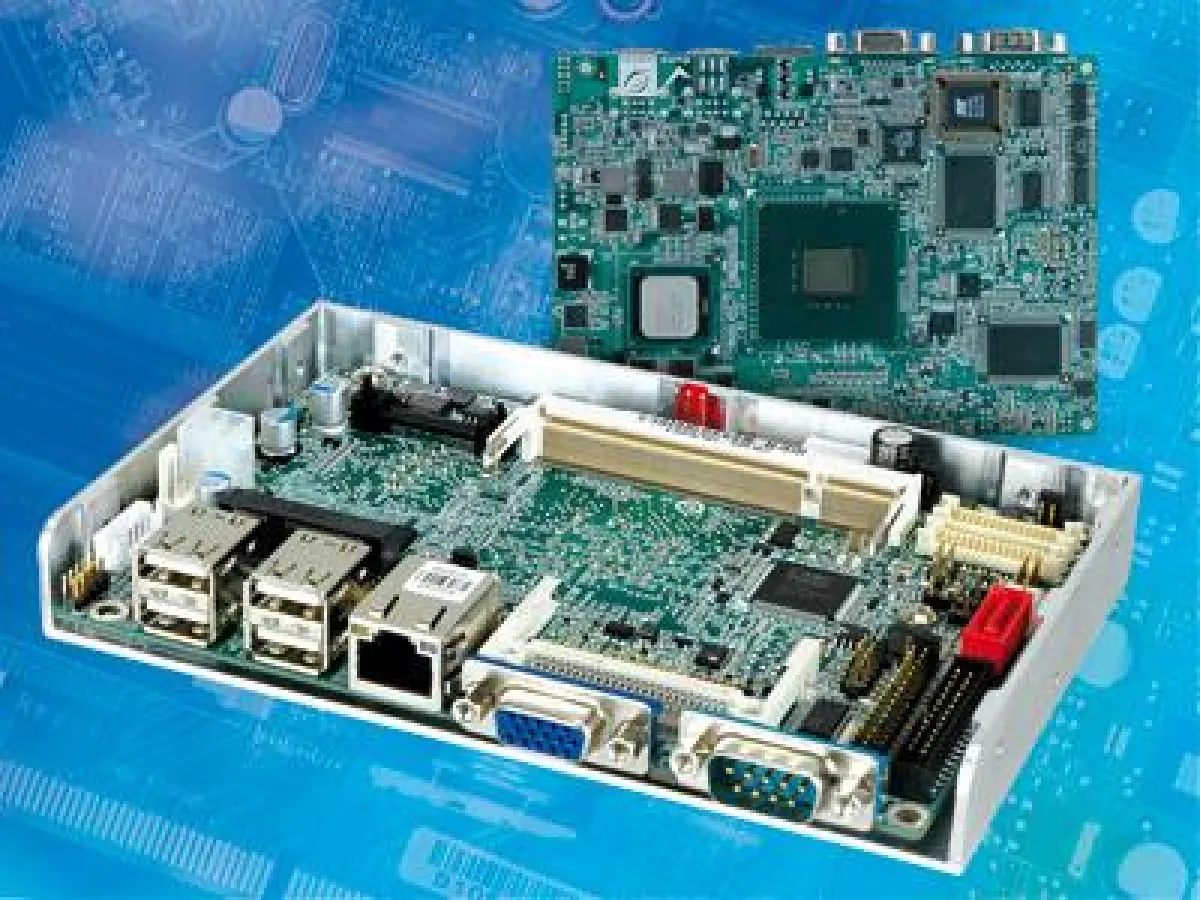

COMP-MALL stellt mit dem Modell WAFER-US15WP2 einen lüfterlosen SBC vor, der keinen passiven oder aktiven Kühlkörper benötigt und die entstehende Wärme von CPU und Chipsatz nicht durch Konvektion an die umgebende Luft abgibt. Denn diese sind auf der Unterseite der Platine montiert und haben direkten Kontakt zu der mitgelieferten Kühlschale aus Aluminium. Zum Einbau wird die Kühlschale an das Systemgehäuse oder Befestigungsteile im Gehäuse geschraubt um die Wärme dadurch großflächig zu verteilen. Durch diesen Aufbau entstehen keine heißen Zonen auf der Platine und es erhöht sich die Lebensdauer aller verwendeten Bauteile.
Lieferbar ist das Modell WAFER-US15WP2 mit Intel® Atom™ Prozessor Z530P 1.6GHz mit 533MHz FSB oder Intel® Atom™ Prozessor Z510P 1.1GHz mit 400MHz FSB und dem US15WP Chipsatz.
Für das DDR2-Speichermodul mit 400/533-MHz bis 2 GB befindet sich auf der Oberseite ein SO-DIMM 200pin-Slot. Dort befinden sich ebenfalls der CF I - und ein PCIe Mini-Card Steckplatz.

Der in Chipsatz integrierte Intel® Graphics Media Accelerator 500 unterstützt H.264, MPEG1/2/4, VC1/WMV9 High Definition und VGA. Der LVDS1 Ausgang bietet 18/24 bit Dual-Channel LVDS unterstützt SDVO durch Scalar Chip Novatek 68667UFG mit einer Auflösung bis 1920x1080,
der LVDS2 Ausgang dafür 24 bit Single-channel LVDS durch den Intel® US15WP mit einer Auflösung bis1366x768.
Als Stromversorgung werden nur 12 VDC (AT/ATX) benötigt. Für die SATA HDD bietet das Board eine 5 VDC Versorgung.

Als weitere Schnittstellen sind vorhanden : VGA, SATA, PCIe GLAN (Intel® 82574L), HD Audio mit Realtek ALC888, 6 x USB 2.0, 4 x COM, je 4 x digitale E/A, LPT und PS/2-Keyboard/Mouse. Der Watchdog Timer kann zwischen 1 – 255 s den programmierbaren Neustart vornehmen und die Karte arbeitet im Bereich von 0 – 60°C.

Für den Einbau gibt die mitgelieferte Alu-Kühlschale besondere mechanische Festigkeit. Das Modell WAFER-US15WP2 ist überall dann der ideale SBC, wenn gute Grafikmöglichkeiten, zwei unabhängige Displays, kompakte Abmessungen, robuster mechanischer Aufbau und geringe Wärmeentwicklung erforderlich sind.
COMP-MALL liefert auch für diesen 3,5 Zoll SBC kundenspezifische Teil- und Komplettsysteme.
