3,5“ embedded SBC mit LVDS/TTL und PC/104

(openPR) Intel® Atom™ N270 CPU
- 3,5 Zoll SBC, CF II, SATA
- zwei unabhängige dual 18bit LVDS + 18bit TTL
- PC/104 Steckplatz
- max. 2 GB DDR2 SDRAM
- sehr niedrige Leistungsaufnahme
- Intel® 945GSE/ICH7-M System Controller
- Kühlrahmen, VGA

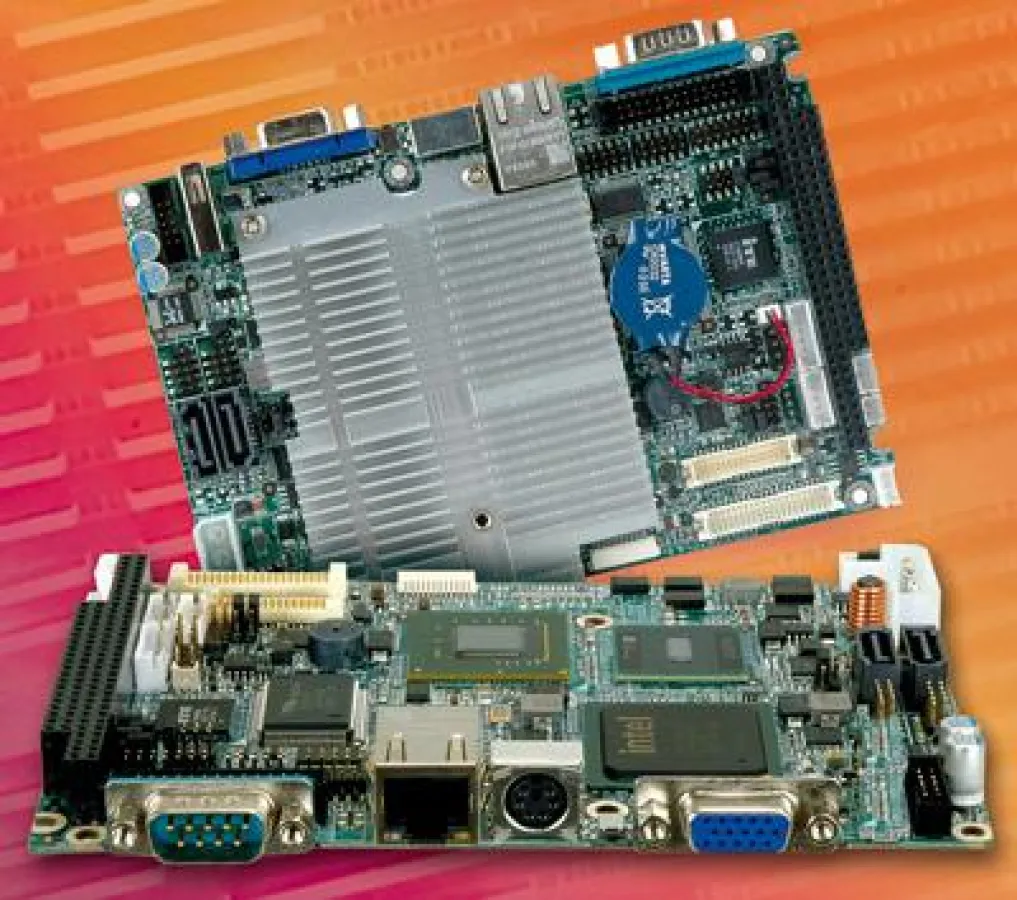

Das kostenoptimierte Modell WAFER-945GSE3 ist ein weiteres Mitglied der 3,5“ Single-Board-Computer Serie mit dem Intel Atom Prozessor N270 und dem Intel 945GSE Express Chipset zusammen mit dem Intel Controller Hub 82801GBM/ICH7-M. Es ist das Nachfolgemodell des weit verbreiteten SBC WAFER 9371A. Die Gesamt-TDP (Thermal Design Power) der Kombination aus Prozessor und Chipsatz beträgt 8 Watt. Diese niedrige Leistungsaufnahme und das besondere Design benötigt keine aktive Kühlung und die mitgelieferte heat-sink ist ausreichend.

Der auf 45-nm-Technologie basierende Intel Atom Prozessor N270 arbeitet mit 1,6 GHz Taktfrequenz und nutzt einen 533 MHz Front-Side-Bus. Zwei Displays lassen sich über den im Mobile 945GSE Express Chipset integrierten Graphics Media Accelerator 950 ansteuern, als VGA + 18bit LVDS oder VGA plus 18bit TTL.

Ein CF II Steckplatz ermöglicht den Betrieb auch ohne externe HD und der PC/104 Steckplatz bietet vielseitige Erweiterungsmöglichkeiten. Als Stromversorgung werden nur 5 VDC benötigt.
Als Schnittstellen sind vorhanden : 2 xSATA, PCIe GigaLAN (RTL8111CP), Audio, 4 x USB 2.0, 4 x COM mit wählbarer 5V oder 12 V Versorgung, je 4 x digitale E/A und PS/2-Keyboard/Mouse. Der Watchdog Timer kann zwischen 1 – 255 s den programmierbaren Neustart vornehmen und die Karte arbeitet im Bereich von 0 – 60°C.

Das Modell WAFER-945GSE3 ist überall dann der ideale SBC, wenn kompakte Abmessungen, robuster mechanischer Aufbau und geringe Wärmeentwicklung erforderlich sind, wie z.B. im Bereich der industriellen Automatisierung, bei Terminals oder bei Anwendungen im Transportwesen.

COMP-MALL bietet auch für diesen 3,5 Zoll SBC kundenspezifische Teil- und Komplettsysteme.
