Mehrkanal Digitalanzeige mit Trenddarstellung

(openPR) Digitale Ziffernanzeigen stellen den momentanen Messwert dar. Sie bieten keine Möglichkeit den Signalverlauf auf einen Blick zu beurteilen. Dazu bedarf es einer bildhaften Darstellung, die ein grafisches Display eines Bildschirmschreibers oder PC Monitors bietet, jedoch auf einem anderen Kostenniveau. Alternativ gibt es jetzt den Grafischen Prozessanzeiger SWx-99 von temtron, der auch den Signalverlauf als Liniendiagramm darstellt, allerdings zu den Kosten eines Digitalanzeigers.

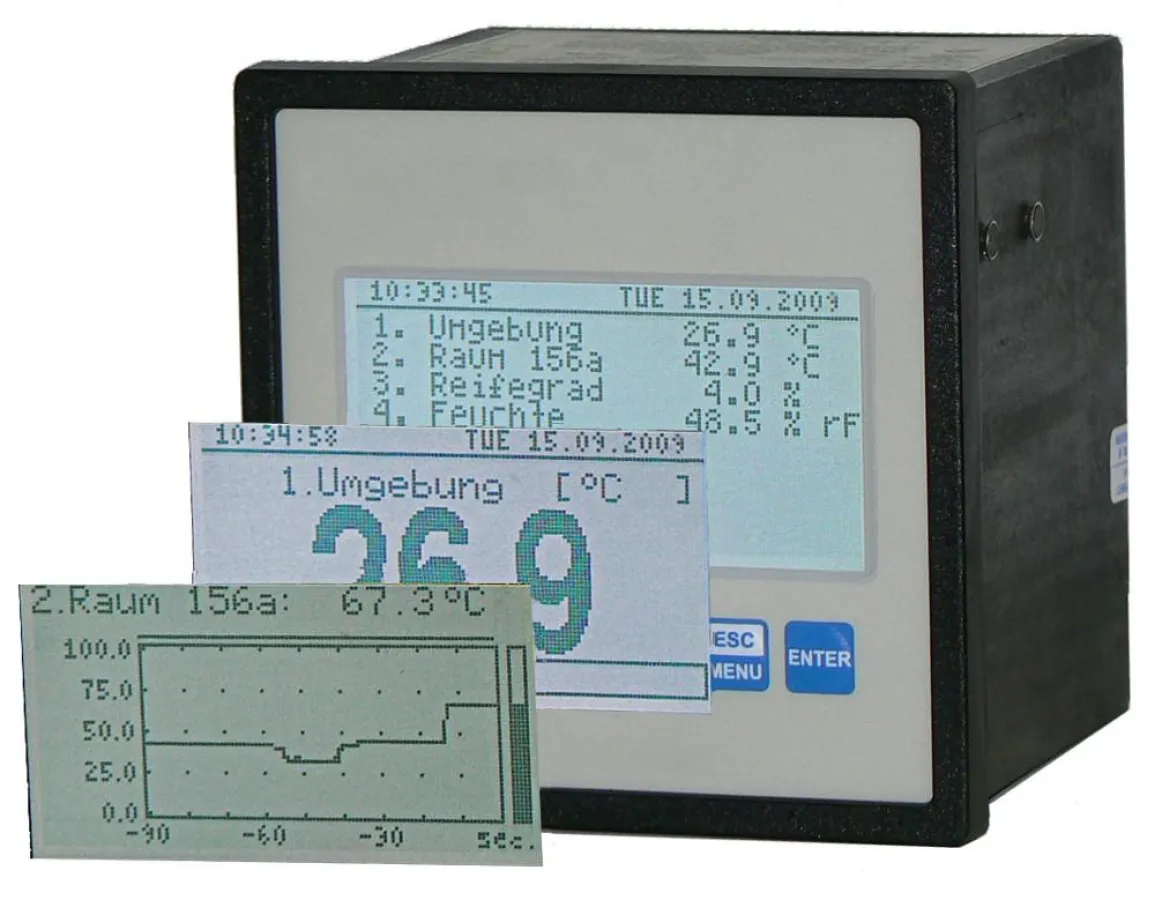

Der Grafische Prozessanzeiger wurde im DIN-Einbaugehäuse 96x96 mm konzipiert. Rückseitig werden die Leitungsverbindungen über abnehmbare Klemmleisten hergestellt. Die Front zeigt auf einem hinterleuchteten LC-Display mit 128x64 Punkten bis zu 8 Messwerte an.
Die Bedienung erfolgt über 8 Tasten im Dialog mit der Anzeige. Varianten ermöglichen die Anzeige von 2, 4 oder 8 Eingangskanälen. Die Einzeldarstellung zeigt simultan den Messwert als Ziffer mit 18mm Höhe an. In Listendarstellung werden die aktiven Eingangskanäle gleichzeitig als Ziffer oder Bargraf angezeigt. Ein Liniendiagramm zeigt den Trend des gewählten Messwertes über der gewählten Zeitdauer an.

Die Messtechnik ermöglicht den Anschluss von Linearsignalen (mA) für Prozessgrößen. Ein Ausgang mit 24V DC steht für externe Messumformerspeisung zur Verfügung. Mit einer Abtastrate von 125 ms werden die skalierbaren Werte aller Kanäle gemessen. Die Hilfsspannungsversorgung kann für 24 V DC/AC oder 85-260V AC/DC gewählt werden.

Für die Konfiguration steht wahlweise die Bedienfront oder ein externes Softwareprogramm zur Verfügung. Jeder Eingangskanal kann skaliert und benannt werden. Die Bedienung ist über ein Passwort verriegelbar. Die serienmäßige Schnittstelle RS485 mit MODbus Protokoll erlaubt die Einbindung in ein adressierbares Netzwerk.

Wo kann man diesen Grafischen Prozessanzeiger einsetzen? Idealerweise zur Messung von analogen Parametern wie Temperatur, Feuchte, Klimawerte, Druck, Durchfluss, Füllstand, etc. Verschiedene Einsatzgebiete wie z.B. bei Reifeprozessen, Gewächshäuser, Lagerhäuser mit Kühl- und Gefriereinrichtungen, Maschinen- oder Anlagenüberwachung, uvm. Auch in Bereichen die eine Schutzart von IP65 erfordern wie z.B. Getränkeindustrie, Lebensmittelverarbeitung. Aufgrund der Hilfsspannung von 24V DC auch für Fahrzeuge geeignet.
