Konstantstrom-/Step-Down DC/DC-Converter MBI6651 von Macroblock

(openPR) Mit dem MBI6651 von MACROBLOCK stellt Neumüller Elektronik einen Step-Down-LED-Treiber vor, der die Lebensdauer der LED und den Wirkungsgrad der Applikationen erheblich verbessert.

Der neue Treiber MBI6651 erlaubt den Aufbau einer Konstant-Stromquelle mit nur vier externen Komponenten! Aufgrund des sehr hohen Wirkungsgrades von 93% - bei einer Last von 1 A und drei LEDs in Reihe - sowie einem Wirkungsgrad von 85% - bei einer kleinen Last von 0,35 A und einer LED - sind sehr kleine Leiterplattenabmessungen möglich.
Die hohen Wirkungsgrade werden durch den neuen Puls Frequency-Kontrollmodus (PFM) erreicht, der speziell bei kleiner Last den Wirkungsgrad gegenüber einer PWM-Lösung erhöht. Sehr vorteilhaft sind auch die kompletten Schutzfunktionen des MBI6651, wie Übertemperatur (Thermal Shut Down), Unterspannungs-Lockout (Under Voltage Lockout), Kurzschluss-Schutzschaltung (Short Circuit), LED Open sowie Soft-Start.

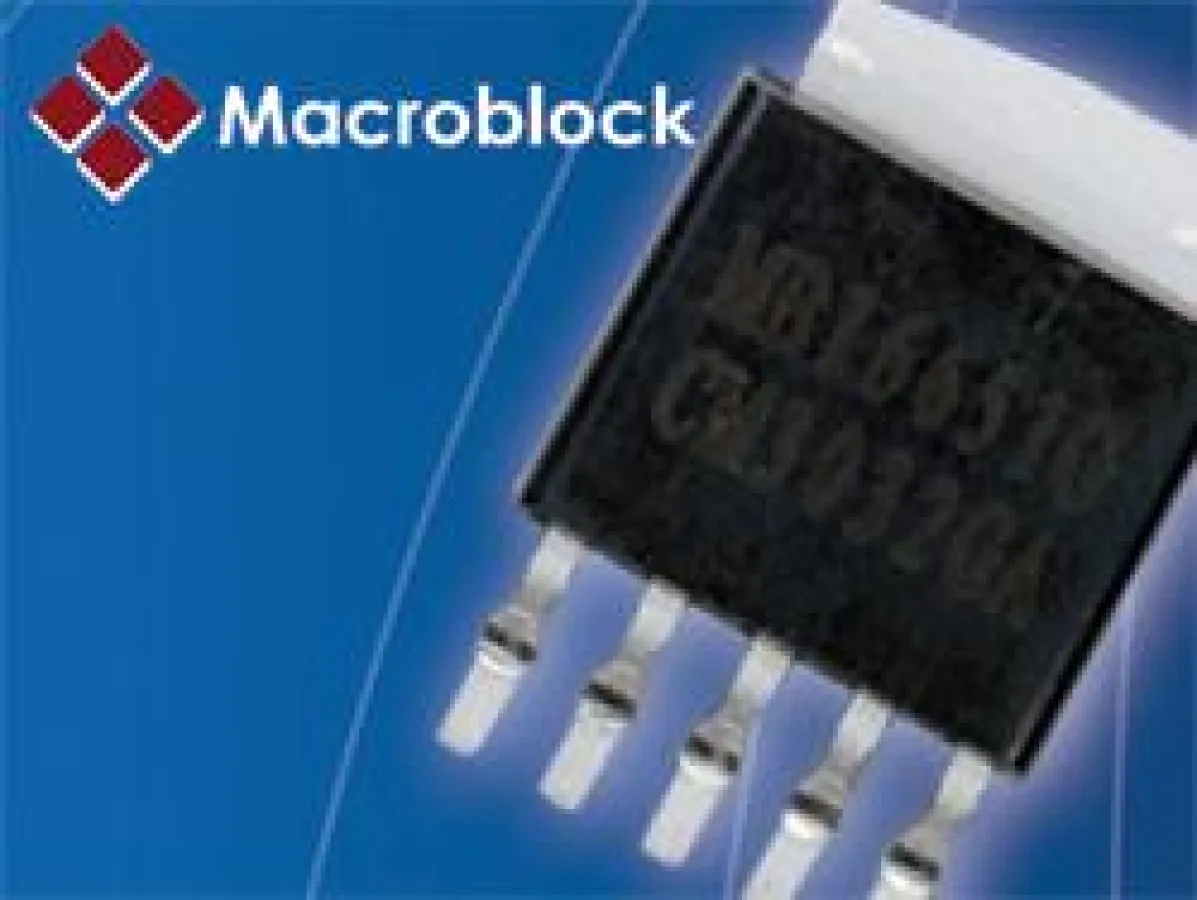

Die Versorgungs-Spannung der Applikationen kann zwischen 9 V bis 36 V DC liegen. Der Treiber liefert bis zu 1 A LED-Strom, der mit einer typischen Abweichung von 3% geregelt wird. Durch Anlegen eines PWM-Signals an den DIM-Eingang ist ein Dimmen der LED möglich. Der MBI6651 steht im D-PAK mit fünf Anschlüssen sowie in SOT23-6- und MSOP-8-Gehäusen zur Verfügung.

Die wichtigsten Merkmale auf einen Blick:
Abwärtskompatibel mit dem MBI6650, 1 A Konstant-Ausgangsstrom, 96% Wirkungsgrad bei 12 V Eingangsspannung und einer Ausgangslast von 350 mA sowie drei LED, umfassende Schutzschaltungen.

Diese News finden Sie auch unter www.neumueller.com/pages/one_news.php?news_ID=207
