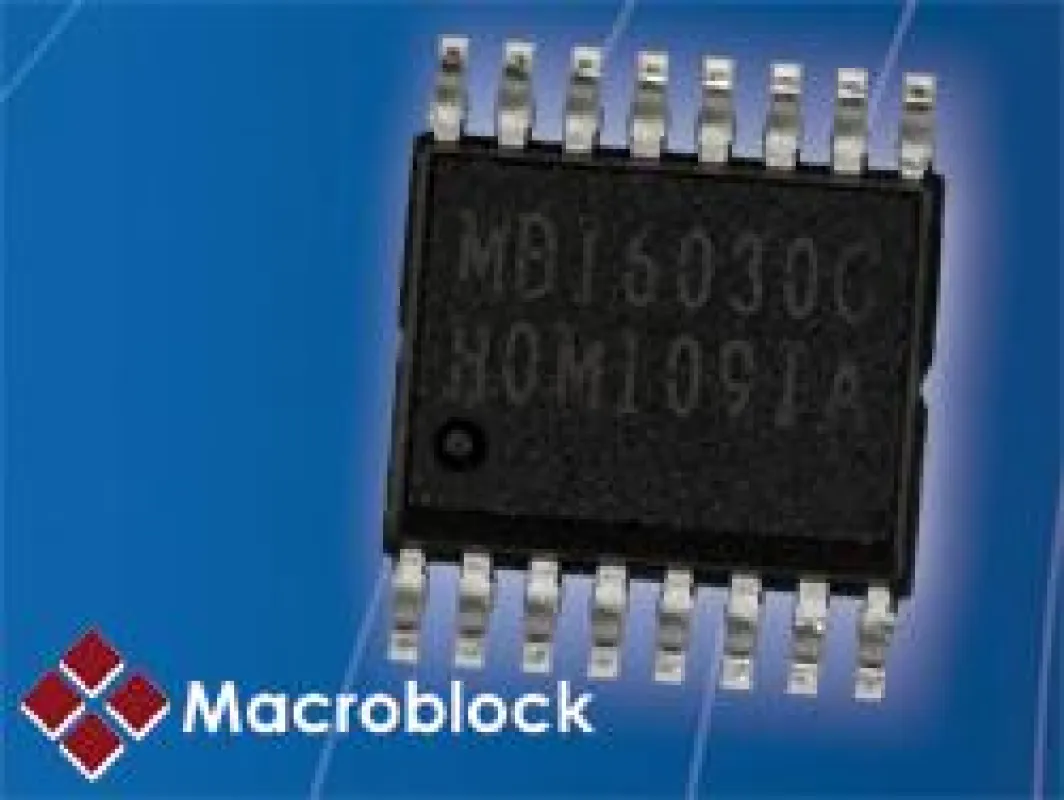

Effizientes Ansteuern von RGB-LED-Clustern mit dem MBI6030 von Macroblock

(openPR) Einen leistungsfähigen dreikanaligen Konstantstrom-Treiber für RGB-LED-Cluster von Macroblock bietet Neumüller Electronik mit dem MBI6030 an. Neben Architekturbeleuchtungen gehören Curtain Displays und LED-Ketten, Leuchtreklame und Leuchtbuchstaben zu den Anwendungen dieses Bausteins. Jeder der drei für Spannungen bis 40 V geeigneten Kanäle lässt sich mit einem externen Widerstand auf einen konstanten Strom zwischen 5 und 150 mA programmieren. Die Stromabweichung von Kanal zu Kanal beträgt ebenso wie die Streuung von einem Chip zum anderen ±3 %.

Eine Besonderheit des MBI6030 ist die S-PWM-Technologie, die den 16-Bit PWM-Zyklus in 64 Segmente unterteilt, um die Auffrischungsrate auf das 64-Fache der ursprünglichen Framerate anzuheben. Der Anwender hat ferner die Wahl zwischen einem 16-Bit und einem 10-Bit-Grauskalenmodus. Der 16-Bit-Modus sorgt mit 65.536 Graustufen pro LED für eine hochwertigere Farbwiedergabe. Der 10-Bit-Modus unterstützt demgegenüber zwar nur 1.024 Graustufen, doch steht dem Anwender hier eine 6-Bit Dot-Korrektur zur Verfügung, mit der sich jede LED in 64 Stufen variieren lässt, um die LED-Helligkeit zu kalibrieren.

Das Controllerdesign vereinfacht sich durch die nur zweiadrige Schnittstelle des MBI6030. Mit einer speziellen Taktaufbereitungs-Stufe stellt der Baustein das Tastverhältnis wieder her und unterbindet damit Signalverzerrungen, die bei großen Übertragungsdistanzen entstehen können. Der für Versorgungsspannungen (VDDH) von 7 bis 30 V geeignete MBI6030 unterstützt auch ein 5-V-Stromversorgungssystem (VDDL) und kann mit seinem eingebauten Spannungsregler andere Peripheriebausteine mit 5 V versorgen. Dank seiner selektierbaren Polaritätsumkehr bietet der Chip ferner die Möglichkeit, als PWM-Controller externe Leistungsbausteine anzusteuern. Der Baustein ist wahlweise im SSOP16L oder QFN24L-Gehäuse lieferbar.
