(openPR) Barcodedruck mit Echtzeit-Qualitätsprüfung nach CEN/ANSI Norm und automatisierter Etikettenaufwicklung
Herausforderung
Ein Pharmaunternehmen stellt u.a. Flüssigkeiten her, die in 0,75 ml Flaschen abgefüllt werden. Die Produktkennzeichnung erfolgt über ein 55 mm langes und 18 mm breites Klebeetikett auf dem die Informationen zum Inhalt als Schrift sowie als Barcode (Länge 12 mm x Breite 5 mm) aufgedruckt sind. Das Etikettenlayout wird unter Teklynx - Codesoft 8 erstellt. Die Etiketten, die nach dem Druck auf dem Trägerpapier verbleiben, werden mit Hilfe eines Aufwickelmoduls aufgewickelt.
Eine Überprüfung des gedruckten 2/5 interleaved Barcodes auf Lesbarkeit oder Güte erfolgte bisher nicht. Fehldrucke wurden erst beim Kunden entdeckt, wenn dieser den Barcode mittels Barcodescanner einlesen wollte.
Die Aufgabenstellung von Janz & Raschke GmbH bestand einerseits in der Auswahl eines mobilen Systems, das die bisherige Funktion des Etikettendrucks mit anschließender Etikettenaufwicklung umsetzt, als auch in der Implementierung der automatisierten Echtzeit-Barcodeprüfung. Der Drucker sollte in der Lage sein sehr kleine Schriftarten (6 Punkt), grazile "Pharma Symbole", sowie das relativ kleine Format des Barcodes in einer Qualität die dem Schriftbild eines 600dpi Druckers entspricht, drucken zu können.
Umsetzung
Für den Druck der Etiketten setzt Janz & Raschke GmbH einen Thermotransferdrucker Avery 64-05 ein. Der Vorteil dieses Near-Edge-Druckers ist die exzellente Druckqualität auch bei höheren Druckgeschwindigkeiten über 30 cm/sec, sowie die Möglichkeit der Kommunikation mit einem stationären Barcode-Prüfgerät. Zur Aufwicklung der fertig gedruckten Etiketten wird der Industrie Etikettenauf- und Abwickler Avery U-RX 3"/76,2mm mit Tänzerarmsteuerung eingesetzt.

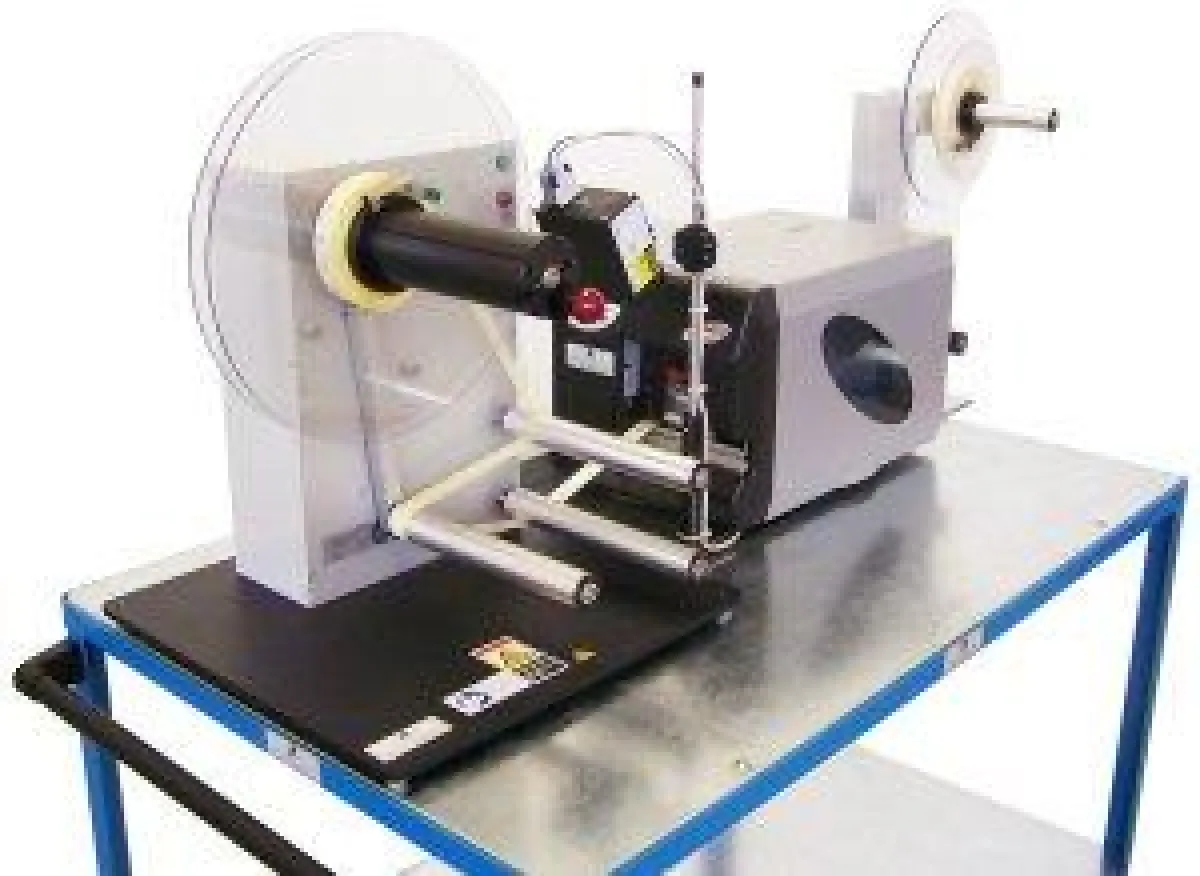

Als Basis dient ein fahrbarer Rollwagen mit Einlegeboden. Die Etikettenrolle mit einem Außendurchmesser von 300 mm ist auf dem speziell für diese Anwendung konstruierte Abwickelvorrichtung montiert. Das Barcodeprüfgerät (Online Verifier = OLV) ist an einem Stativ oberhalb des Druckkopfes platziert, um die Überprüfung des Etiketts direkt nach dem Druckvorgang vornehmen zu können. Das Etikettenband wird über die Spannvorrichtung des Avery U-RX Tänzerarms aufgewickelt.

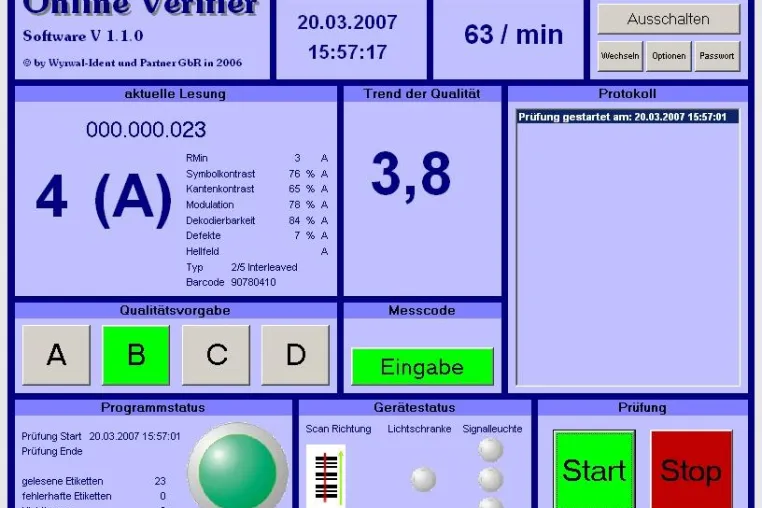

Die Überprüfung des Barcodes erfolgt nach der CEN/ANSI Norm. Der Scanstrahl des OLV erfasst den Barcode auf dem Etikett und wertet diesen sofort aus, nachdem das Etikett den Drucker verlassen hat. Liegt der gemessene Wert unterhalb des im Avery 64-05 eingestellten Grenzwertes, stoppt der Avery 64-05 den Druck und ein deutlicher Warnton ist hörbar. Durch einen Tastendruck am Bedienmenü des Druckers wird das fehlerhafte Etikett erneut gedruckt und der Druckauftrag fortgesetzt. Optional kann bei Unterschreitung des Grenzwertes ein automatischer Entwertungsdruck mit anschließendem manuellen oder automatischen Nachdruck gewählt werden.
Mit dieser Methode wird sichergestellt, dass alle Barcodes zu 100% gelesen werden können.
Vorteile
- 100% Lesbarkeit der in der Praxis eingesetzten Barcodes durch OLV Prüfung
- Qualifizierung nach der CEN/ANSI Norm aller Barcodes während des Drucks
- Reibungsfreier Ablauf an den Einlesestationen
- Einfache Bedienung
- Hohe Druckgeschwindigkeit bei gleichzeitiger Barcodeprüfung
- Vermeidung von Kosten und Rücksendungen durch fehlerhaft gedruckte Etiketten
- Exzellente Qualität des Barcodes bei hoher Druckgeschwindigkeit
- Vollautomatisierte Etikettenaufwicklung
