Ein Durchbruch in der Bildverarbeitungstechnologie

(openPR) Das neue CV-5000 Bildverarbeitungssystem: Schneller, präziser, flexibler!

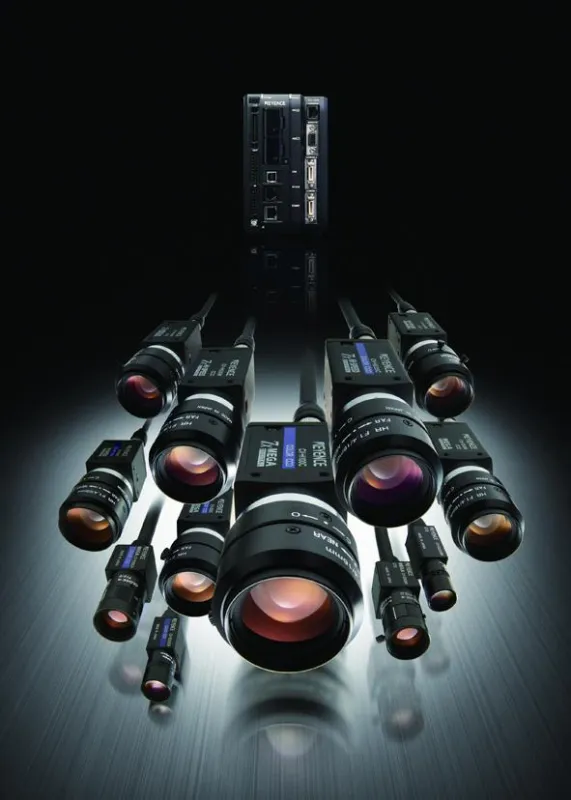

Das neue Bildverarbeitungssystem KEYENCE CV-5000 führt eine Vielzahl von völlig neuen Leistungsmerkmalen ein. Ein breites Spektrum von Kamera-Optionen steht zur Verfügung. Diese beinhalten eine 310.000-Pixel- (Übertragungsgeschwindigkeit 4,7 ms), 2-Millionen-Pixel- (Übertragungsgeschwindigkeit 29,2 ms) und eine 5-Millionen-Pixel-Kamera, die Ultra-High-Definition-Bilder mit 2432 x 2050 Pixeln in 61,2 ms überträgt (16,3 Übertragungen pro Sekunde). Die Upgrades für die Qualitätskontrollfunktionen beinhalten einen Filter zur Schattenkorrektur, eine Profil-Fehler-Erkennung für unregelmäßige Formen und eine erweiterte Farbextraktion (Colour extraction engine). Die vollständige Lichtsteuerung ermöglicht einen gleichzeitigen Einsatz von 8 LED-Lichtquellen ohne gesonderte Verkabelung oder SPS-Programmierung.

DAS KOMPLETT NEUE BILDVERARBEITUNGSSYSTEM CV-5000 BIETET LEISTUNGSFÄHIGE PERFORMANCE-EIGENSCHAFTEN.
Diese beinhalten:
• ein breites Spektrum an Hochgeschwindigkeits-Farb- und Monochrom-Kameras
• eine erweiterbare Steuergerät-Bauweise
• Ultra-Hochgeschwindigkeits-Verarbeitung
• die neue Farbextraktion A. C. E. II (Advanced Colour Extraction Engine II)
• Lösungen zur Fehlererkennung
• Statistikfunktionen
• Kommunikationssoftware
• verschiedene Schnittstellenoptionen

14 verschiedene Kameratypen stehen zur Verfügung
Die Nutzer können die für Ihre Anwendung optimale Kamera aus der in der Branche umfangreichsten Palette, zu der 5-Millionen-Pixel-, 2-Millionen-Pixel- und ultra-kompakte Kameras gehören, auswählen. Jeder Kameratyp ist in Farb- und Monochrom-Modellen erhältlich. In der Serie CV-5000 können bis zu vier unterschiedliche Kameratypen gleichzeitig laufen, was Multi-Kamera-Anwendungen kosteneffizienter gestaltet.

Eine erweiterbare Bauweise des Steuergeräts wird eingeführt
Diese Architektur erlaubt Ihnen, die Flexibilität Ihrer Systeme durch die Verwendung von Erweiterungseinheiten zu erhöhen; dazu gehören die Kamera-Erweiterungseinheit und die Lichtsteuerungs-Erweiterungseinheit. Durch Beschränkung des Funktionsumfangs auf das Wesentliche, können die Nutzer ihren Ansprüchen gerecht werden, Kosten verringern und sich dennoch Flexibilität für zukünftige Upgrades bewahren.

Die schnellste Verarbeitungsplattform der Branche
Das 3 + 1 Prozessor-System:
Die Modelle der Serie CV-5000 mit ihrer Ultra-Hochgeschwindigkeits- und parallelen Verarbeitung werden von einer Hochgeschwindigkeits-Farbbildverarbeitungs-Engine angetrieben. Die RISC-CPU (Prozessor mit verringertem Befehlssatz) wird durch zwei DSP-Prozessoren zur digitalen Signalverarbeitung ergänzt; diese DSP wurden spezifiell auf die Bildverarbeitung ausgerichtet. Alle Modelle der Serie CV-5000 verwenden vier Prozessoren, um die höchste, in der Branche verfügbare, Verarbeitungsgeschwindigkeit zu erreichen. Diese CPU und DSP sind die neueste Technologie, mit der die Geschwindigkeit der Serie KEYENCE CV-3000 verdoppelt wird.

Die neue Farbextraktions-Engine - A. C. E. II
Die Modelle der Serie CV-5000 sind mit einer neuen Farberkennungs-Engine ausgestattet. Die A. C. E. II (Advanced Colour Extraction Engine II) verwendet das HSB-Farbmodell (welches der menschlichen Wahrnehmung am nächsten kommt), um hohe Leistungen bei der Farbextraktion zu erreichen, was vormals instabile Farbverarbeitungssysteme stabilisiert. Die Modelle der Serie CV-5000 sind ebenso mit Feinverarbeitungsfunktionen (fine colour processing) ausgestattet, um Farbinformation genau so zu extrahieren, wie die Kamera sie aufnimmt. Diese Technologie erweitert das Spektrum von Farbverarbeitungsanwendungen, das vorherige Bildverarbeitungssysteme erreicht haben, erheblich.

Neue Fehlererkennungs-Algorithmen für schwierige Anwendungen
Es wurden verschiedene neue Algorithmen hinzugefügt, um Fremdkörper oder Grate auf unregelmäßig geformten Profilen zu erkennen. Diese neuen Algorithmen filtern ebenfalls Blendlicht oder anderes Hintergrundrauschen, so dass nur Fehler hervorgehoben werden.

Leistungsfähige Software und Tools zur Fehlersuche
Die Statistikfunktion ermöglicht dem Nutzer, bis zu 20.000 Messpunktdaten im Gerätespeicher zu speichern und somit einfach den Maximalwert, Minimalwert, Durchschnitt, Standardabweichung, Nicht-in-Ordnung-Zählung zu prüfen; und all dies ohne das Gerät an einen externen PC anschließen zu müssen. Diese Funktion ermöglicht es den Nutzern, Trenddiagramme und Histogramme anzuzeigen und spontan die Grenzwerte, basierend auf den Ergebnissen der gesammelten Daten, zu ändern. Über die Diagramm-Kurve selbst ist ein Direktzugriff auf bis zu 1024 vorher erfasste Bilder möglich.

Ultra High Definition-Bildverarbeitung ab jetzt für jede Fertigungsstrecke möglich
Die neue 5-Millionen-Pixel-Hochgeschwindigkeits-Kamera überträgt 5 Megapixel große (2431 x 2050 Pixel) Ultra High Definition-Bilder in 61,2 ms (16,3 Übertragungen/s). Hochgeschwindigkeits-Fertigungsstrecken können jetzt auf die Vorzüge einer hochpräzisen Bildverarbeitung zugreifen. Die neue Serie CV-5000 lässt bis zu vier 5-Millionen-Pixel-Kameras zu und überträgt dabei die Bilder gleichzeitig, was eine Qualitätskontrolle in hoher Auflösung bei bis zu 20 Millionen Pixeln ermöglicht.

Gleichzeitige Bilderfassung - Multi-Kamera-System
Die Serie CV-5000 erlaubt den gleichzeitigen Einsatz mehrerer unterschiedlicher Kameras, die aus einer Palette von 14 verschiedenen Modellen ausgewählt werden können. Die Nutzer können die am besten für die Fehlererkennungsaufgabe geeigneten Kameras auswählen und kombinieren, z. B. als Kamera 1 eine Monochrom-Kamera und als Kamera 2 eine Farbkamera einsetzen. Durch Hinzufügen der Kamera-Erweiterungseinheit können bis zu vier Kameras angeschlossen werden. Das System lässt alle vier Kameras gleichzeitig laufen (Erfassung und Verarbeitung), einschließlich der datenintensiven 5-Millionen-Pixel-Farbkamera. Das Multi-Kamera-System bietet den Nutzern einen flexiblen Weg für spätere Upgrades, um für Erweiterungen oder Änderungen des Bedarfs an Fehlerkontrolle gerüstet zu sein.

Leistungsfähige Mess-Tools: Messen Sie Profile mit nur einem Qualitätskontroll-Tool
Das Tool zur Trendkanten- und Fleckenerkennung erkennt Kanten auf nutzerspezifischen Abständen innerhalb des zu kontrollierenden Bereichs und gibt die Werte Maximum, Minimum und Durchschnitt für alle Daten von jedem gemessenen Punkt aus. Dies erforderte vormals mehrere Fenster und Berechnungs-Einstellungen, aber jetzt kann dieselbe Qualitätskontrolle durch Konfiguration einer einzigen Qualitätskontroll-Einstellung erfolgen. Die erzielten Messungen können auch zum Zeichnen von Näherungslinien und virtuellen Kreisen verwendet werden.

Kommunikationssoftware: Datenerfassung mittels PC Simulator in Echtzeit.
CV-H5N - ist die für die CV-5001/5501/5701 vorgesehene Datenerfassungssoftware mit optionaler PC-Simulator-Funktion

Daten- und Bildersammlung
Die am CV-Steuergerät gesammelten Messwerte können über RS232, Ethernet oder USB ausgegeben werden. Die somit erhaltenen Daten können gleichzeitig angezeigt und auf einer externen Festplatte gespeichert werden. Die aufgenommen Bilder, die an einen PC übertragen werden, können nach ihrem i. O.-/n. i. O-Status, basierend auf den Messergebnissen, sortiert werden. Die Bilder werden dann in Echtzeit angezeigt und in einem angegebenen Ordner gespeichert.

Übertragung und Sicherung von Programmen auf PC
Mit dem CV-Steuergerät erstelle Programme können einfach an einen PC übertragen und dort gespeichert werden. Werden die Inhalte im Steuergerät gelöscht, können die gespeicherten Dateien schnell erneut in das Bildverarbeitungssystem geladen werden, was Ausfallzeiten verringert. Sind Aufzeichnungen erforderlich, können alle Programmeigenschaften und Einstellungen an eine Excel*-Tabelle ausgegeben und für später gespeichert werden.

Erweiterte Datenaufzeichnung
Um Daten aus verschiedenen Schichten oder Produktläufen zu sammeln, kann eine zeitbasierte Datenaufzeichnung eingestellt werden. Zwecks einfacher Referenz können spezifische Teile der Messdaten ebenso mit dem dazugehörigen, auf dem PC gespeicherten, Bild verknüpft werden. Die Daten können ebenso an eine bereits bestehende Excel*-Tabelle ausgegeben werden; dadurch können die CV-Daten einfach in bestehende Berichte integriert werden.

Verschiedene Schnittstellenoptionen für eine nahtlose Integration
Zwei SD-Karten-Steckplätze zur Datenspeicherung
Erstmals wird in der Branche der SDHC-Standard (*) unterstützt. Es stehen 2 Steckplätze für SD-Karten zur Verfügung. Bei einer Gesamtkapazität von 8 GB können große Datenmengen an Konfigurationsdateien und Bildschirmdarstellungen mit hohen Geschwindigkeiten gespeichert werden.

USB 2.0-Anschluss
USB 2.0 ermöglicht eine schnelle Übertragung von Bilddaten und Einstellungen von Ihrem PC aus. Keine Installation erforderlich. Sofort vor Ort einsetzbar.
Beleuchtungssteuerungs-Erweiterungseinheit
Dieser Anschluss ist für die Beleuchtungssteuerungs-Erweiterungseinheit CA-DC20E vorgesehen.

Kameraanschluss
Der Kameraanschluss ist vertieft, um das Bildverarbeitungssystem bei der Montage in Schaltschränken platzsparend unterbringen zu können

RS-232-Kommunikation
Ermöglicht die Verbindung mit SPS anderer Hersteller. Kommuniziert direkt mit dem SPS-Datenspeicher ohne zusätzliche Ablaufprogramme.

Ethernet/IP-Kommunikation
Ethernet-/IP-Kommunikation ist über den Ethernet-Port möglich, so dass Daten einfach an Rockwell-SPS oder andere Ethernet-/IP-Geräte übertragen werden können.
