(openPR) Wie attraktiv schnörkellose Architektur aussehen kann, zeigt ein mit einfachen Mitteln modern gestaltetes Siedlungshaus in einem Vorort von Ingolstadt. Das vom Architekten Harald Kettner entworfene Gebäude erzielt durch die konsequente Kompaktheit mit fast quadratischem Grundriss und einem Steildach praktisch ohne Dachrand eine ganz spezielle Ästhetik, die sich im Inneren durch ein ausgeklügeltes Grundrisskonzept fortsetzt. Ein wesentliches Element des energiesparenden und naturnahen Heizkonzeptes ist der für die Außenwände eingesetzte „Unipor W09“-Blockziegel. Der hochwärmedämmende Ziegel sorgt dank einer für einen Mauerstein sehr niedrigen Wärmeleitfähigkeit von 0,09 W/(mK) nicht nur für einen hohen baulichen Wärmeschutz ohne Zusatzdämmung: Im Zusammenwirken mit einer Wandheizung trägt er durch seine für porosierte Ziegel bekannte gute Wärmespeicherfähigkeit auch zur wohnbehaglichen Erwärmung der Innenräume bei.

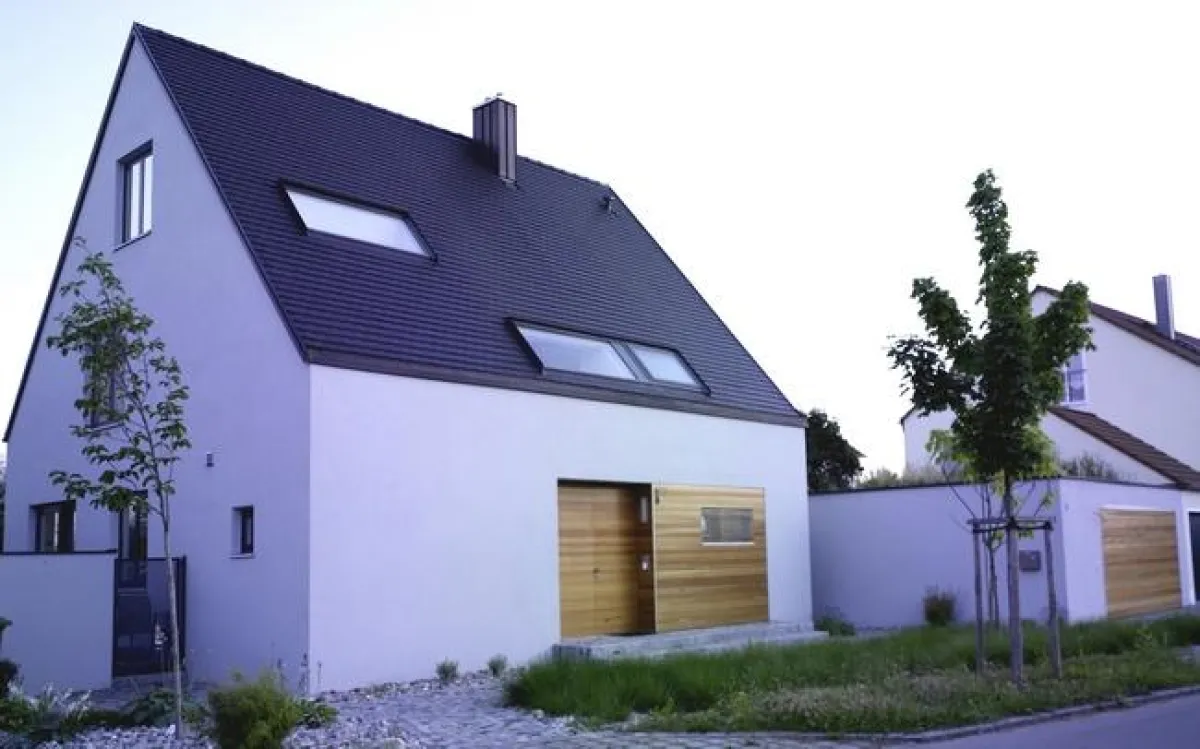

Das Wohnhaus von Kerstin und Manuel Muhr befindet sich in einer typischen Wohnsiedlung aus Ein- und Zweifamilienhäusern im Ingolstädter Vorort Unsernherrn. Mit seiner äußeren Schlichtheit orientiert es sich am Urtyp des Siedlungshauses mit kompaktem Baukörper und Steildach, wie er auch in der direkten Nachbarschaft zu finden ist.
Auffällig große Dachfenster
Die traditionelle Form des Siedlungshauses wird geschickt mit den Stilmitteln moderner Architektur kombiniert. Durch die großzügig dimensionierten Fenster öffnet sich das Haus zur Terrasse und zum Garten hin. Breite Schiebe- und Fenstertüren erlauben den Bewohnern einen ungehinderten Zugang zum Außenbereich.
Die angestrebte Öffnung nach außen setzt sich im Steildach fort. Statt kleiner Dachfenster garantieren optisch fließend integrierte, großformatige Fenster mit teilweise angeordneten Öffnungsflügeln hohen Tageslichteinfall in den oberen Geschossen. Neben dem auffälligen Dach mit seiner anthrazitfarbenen Biberschwanz-Doppeldeckung setzt auch der Hauseingang reizvolle optische Akzente. Er ist als Holzintarsie ausgeführt und wertet die ansonsten geschlossen wirkende Fassade auf.
Treppenraum: „Herz des Hauses“
Ein wesentliches Qualitätsmerkmal des Hauses stellt das offene Grundrisskonzept dar. Quasi das „Herz“ bildet der zentral angeordnete dreigeschossige Treppenraum mit seinen Galerien. Er dient nicht nur der Erschließung der einzelnen Geschosse vom Keller bis zum Dach, sondern prägt ganz entscheidend das Erscheinungsbild des Hausinneren. Durch die großen Dachöffnungen wird der offene Treppenraum mit viel Tageslicht durchflutet und wirkt dadurch hell und einladend.
Lage, Größe und Zuschnitt der einzelnen Räume im Erd-, Ober- und Dachgeschoss orientieren sich an den vielfältigen Bedürfnissen der Bewohner. Dem Wunsch nach möglichst viel Privatsphäre wird ein für Besucher als Nebenraumzone angelegter Bereich im Erdgeschoss gerecht. Gästezimmer, Gästebad und Eingangs-Garderobe bilden sozusagen die Pufferzone zum privaten Wohnbereich. Zentraler Kommunikationsraum für Bewohner und Gäste ist der großzügig dimensionierte Essplatz mit angeschlossener Küche zum gemeinsamen Kochen und Essen. Das angrenzende, drei Stufen tiefer liegende Kaminzimmer fungiert als Rückzugsraum. Durch das Ineinander übergreifen der Geschosse über die Galerien sowie verschiedene Höhenniveaus ergibt sich eine lebendig wirkende Innenarchitektur, die zahlreiche interessante Möglichkeiten zur individuellen Gestaltung bietet.
Guter Wärmeschutz mit Ziegeln
Bei der Auswahl der Baustoffe beschränkte sich der Münchner Architekt Harald Kettner bewusst auf wenige, traditionelle und naturnahe Baustoffe der Region. „In Abstimmung mit dem Bauherrn entschied ich mich für einen hochwertigen Wandbaustoff für die Fassade, der umweltgerecht und wirtschaftlich einen sehr hohen baulichen Wärmeschutz sicherstellte“, erklärt Kettner. Der ausgewählte porosierte „W09 Blockziegel“ von Unipor sorgt gegenüber herkömmlichen Mauerziegeln für den gewünschten zusätzlichen Wärmeschutz. Die erzielten Werte der einschaligen Ziegelaußenwand sprechen für sich: Mit einer Mauerwerksdicke von 36,5 Zentimetern wird dank der für einen Mauerstein sehr niedrigen Wärmeleitfähigkeit von 0,09 W/(mK) ein Wärmedurchgangswert der verputzten Fassade von rund 0,20 W/(m²K) erzielt. Ein weiterer ausschlaggebender Pluspunkt für den Ziegel als Wandbaustoff war seine typisch hohe Wärmespeicherfähigkeit. Bei porosierten Wärmedämmziegeln wie dem Unipor W09 Blockziegel ist die Wärmespeicherkapazität aufgrund ihrer massiven Beschaffenheit und des ausgeklügelten Lochbildes besonders hoch.
Die Verarbeitung des Unipor W09 Blockziegels (Festigkeitsklasse 6) unterschied sich nicht von der Erstellung der Innenwände, die mit klassischen Unipor-Hochlochziegeln errichtet wurden. Die vom Unipor-Mitgliedsunternehmen Wöhrl gelieferten Wärmedämmziegel (247/365/238 Millimeter) wurden entsprechend dem Zulassungsbescheid und der DIN 1053-1 mit Leichtmörtel LM 21 in traditioneller Weise vermörtelt. Auf eine Stoßfugen-Vermörtelung konnte verzichtet werden. Die vom Ziegelwerk gelieferten Deckenabmauerungsziegel sorgten für eine wärmebrückenminimierte Einbindung von Stahlbeton-Ortdecke beziehungsweise Filigrandecken.
Wandheizung als ideale Ergänzung zum Ziegelmauerwerk
Bei der Heizung griff man auf altbewährte Heiztechnik und regenerative Brennstoffe zurück. Das Haus wurde mit einem klassischen Grundofen und einer Holzpelletsheizung ausgestattet. Ein Maximum an Wohnbehaglichkeit war den Bauherren sehr wichtig. Deshalb wurden Wandheizungen eingebaut, die mit niedriger Vorlauftemperatur (40 Grad Celsius) betrieben werden. Sie geben ihre Wärme mit einem verhältnismäßig hohen Strahlungsanteil ab. Dadurch entsteht schon bei niedrigen Raumtemperaturen ein subjektives Wärmegefühl beim Bewohner. Außerdem kommt es nur zu geringen Staubaufwirbelungen. Eine effiziente Wandheizung setzt eine hochwärmedämmende und massive wärmespeichernde Wand voraus. „Das Ziegelmauerwerk bot gerade auch aus dieser Sicht die optimale Lösung“, betont Architekt Kettner.
Ziegelmauerwerk: Seiner Zeit voraus
Das im Sommer 2006 fertig gestellte Wohnhaus zeigt auf, dass ein monolithischer Bau aus Unipor-Mauerziegeln schon damals ohne aufwändige Zusatzmaßnahmen, wie beispielsweise ein Wärmedämmverbund-System, auskommt. Mit geringer Wanddicke wurde man auch so den erhöhten Energiespar-Anforderungen der EnEV 2009 problemlos gerecht. Der bauaufsichtlich zugelassene Wärmedämmziegel „Unipor W09“ hat seine bauphysikalischen und verarbeitungsfreundlichen Qualitäten bereits bei vielen errichteten Ziegelgebäuden unter Beweis gestellt.
Kerstin und Manuel Muhr freuten sich in den vergangenen zwei Jahren zudem über die abpuffernde Wirkung des porosierten Ziegels bei verschiedenen Außenklima-Situationen. Er schützt nicht nur effizient vor Wärmeverlust im Winter, sondern wirkt im Sommer durch die Zwischenspeicherung von Sonnenwärme auch wie ein Hitzeschild. Angesichts der zunehmend größeren Klimaschwankungen von „extrem hei? bis „extrem kalt“ ist dies ein klarer Vorteil, der zukünftig bei der Auswahl von Wandbaustoffen zunehmend an Bedeutung gewinnen wird.
Autor: Dipl.-Ing. Hans-Gerd Heye
Bautafel:
Bauherr: Kerstin und Manuel Muhr, 85051 Unsernherrn
Planung: Dipl.-Ing. Architekt Harald Kettner, 80802 München
Bauzeit: 11/2005 bis 8/2006
Rohbau: Höfl Armin Bauunternehmen GmbH, 85084 Reichertshofen
Wandbaustoff Außenwände: Unipor W09 Blockziegel
Wärmedurchgangswert der Außenwand: UW = 0,2 W/m²K
Ziegellieferant: Wöhrl GmbH, Ziegel und Fertigteile, 85395 Wolfersdorf, Mitglied der UNIPOR-Gruppe
Nutzfläche: 251 Quadratmeter
Wohnfläche: 169 Quadratmeter
Jahresheizwärmebedarf: 16.187 kWh/a
Baukosten nach DIN 276: 286.000 Euro
