Qseven embedded Modul und Base-Board

(openPR) Intel® Atom™ Z510/530 Prozessor 1.6GHz
- Intel® US15W Chipsatz
- lüfterlos – No Heatsink
- on Board 1 GB DDR2 SDRAM
- SDVO oder TDMS, LVDS
- Gigabit LAN, USB, Dual Display
- < 7W Verlustleistung

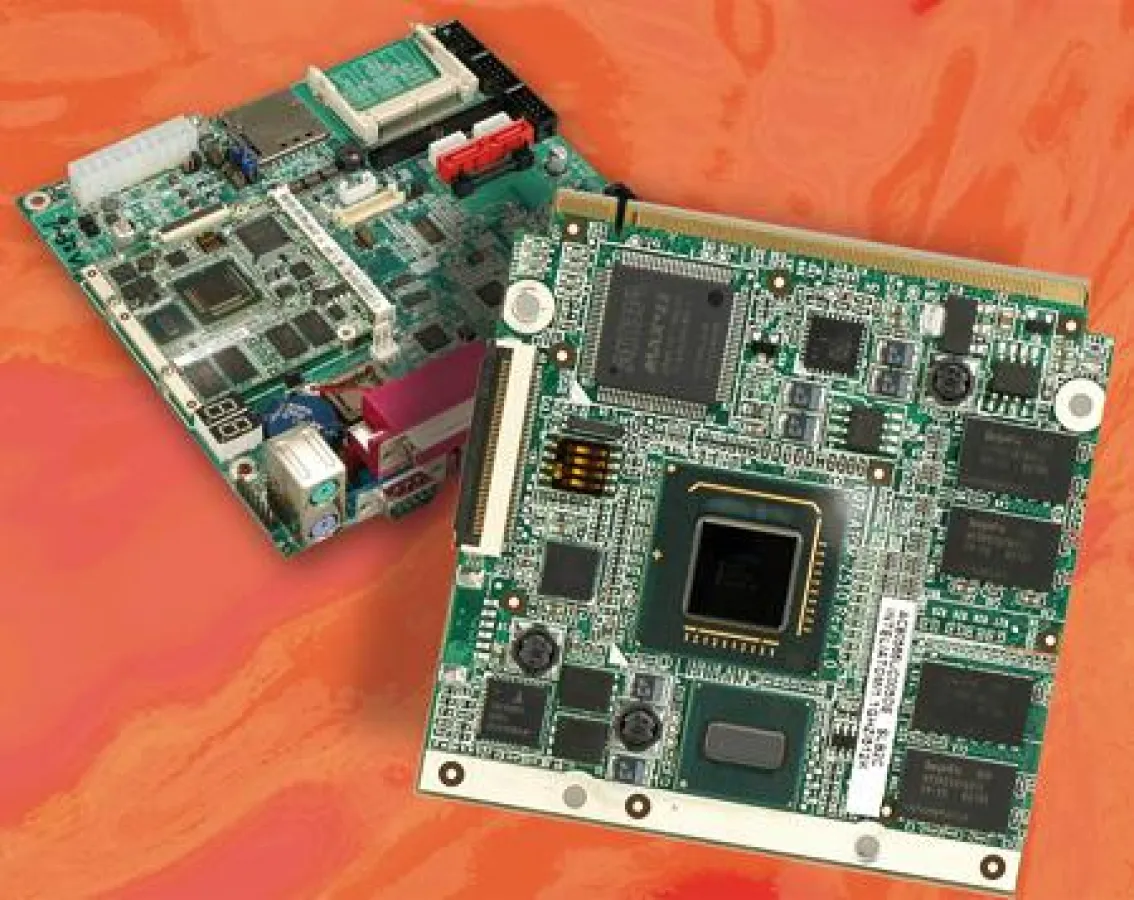

Mit den neuen Qseven Modul iQ7-US15W und dem Base-Board Model iQ7-DB-MITX bietet COMP-MALL ein Computer-On-Module von nur 70x70mm Größe welches dem Qseven Standard entspricht. Dieses Modul bietet die notwendigen Funktionen für embedded Anwendung wie : Grafik, Audio, Massenspeicher, Netzwerk und USB. Das Modell iQ7-US15W bietet ein zukunftsorientiertes Spektrum an Schnittstellen, ist mit den stromsparenden Prozessoren Z530 1,6 GHz oder Z510 1.1 GHz und dem Mobile Intel® System Controller Hub US15W aufgebaut. Die Verlustleistung des Moduls liegt unter 7W, sodass die auftretende Wärme auch ohne aktive Heatsink abgeführt werden kann. Im Lieferumfang ist ein Heatspreader enthalten um eine gleichförmige Wärmeverteilung an der Moduloberfläche zu gewährleisten.

On-board befinden sich 1 GB DDR2 SO-DIMM Speicher. Zur Anbindung externer Geräte steht eine breite Palette an Industriestandardschnittstellen zur Verfügung: zwei PCI Express™x1, IDE, acht USB 2.0 Ports, ein LCP Bus. Der im Controller Hub integrierte Intel® Graphics Media Accelerator 500 bietet 18/24-Bit LVDS- und SDVO-Schnittstellen für bis zu 1280 x 1024 Bildpunkte.

Das iQ7-US15W Modul benötigt nur eine einfache 5 V- Versorgungsspannung. Das Modul arbeitet im Bereich von 0° bis 60°C ohne Heatsink und der WDT erlaubt programmierbaren Neustart im Bereich von 1 – 255 s.

Für das kompakte Modul iQ7-US15W bietet COMP-MALL das Base-Board Modell iQ7-DB-MITX im Mini-ITX Format mit 1 x PCIe x1 und 1 x PCIe Mini Steckplätzen an. Die weiteren Schnittstellen sind : 2 x SATA/SATA II, IDE, CF II, SATA mit 5V/12V Versorgungsspannung, SD-Steckplatz, 2 x PS2 KB/MS, 6 x USB 2.0, USB Client, LPT, 4 x RS-232. HD Audio, 2 x Realtek 8111CP GB-Ethernet, je 4 x digitale E/A, SDVO / VGA und 18/24 bit LVDS/TTL.

Neben dem Modell iQ7-US15W sind von COMP-MALL eine 3,5“ SBC und ein PCI-104 Prozessor Modul mit den stromsparenden Prozessoren Z530 1,6 GHz oder Z510 1.1 GHz und den Mobile Intel® System Controller Hub US15W erhältlich.
