ETX 3.0 Modul mit Atom Prozessor

(openPR) Intel® Atom™ Processor N270 1.6GHz
with a 533MHz FSB
- ETX 3.0
- für 4 x PCI & 3 x ISA Steckplätze
- Dual Display for VGA+LVDS
- LAN, COM, USB
- SATA & IDE, lüfterlos

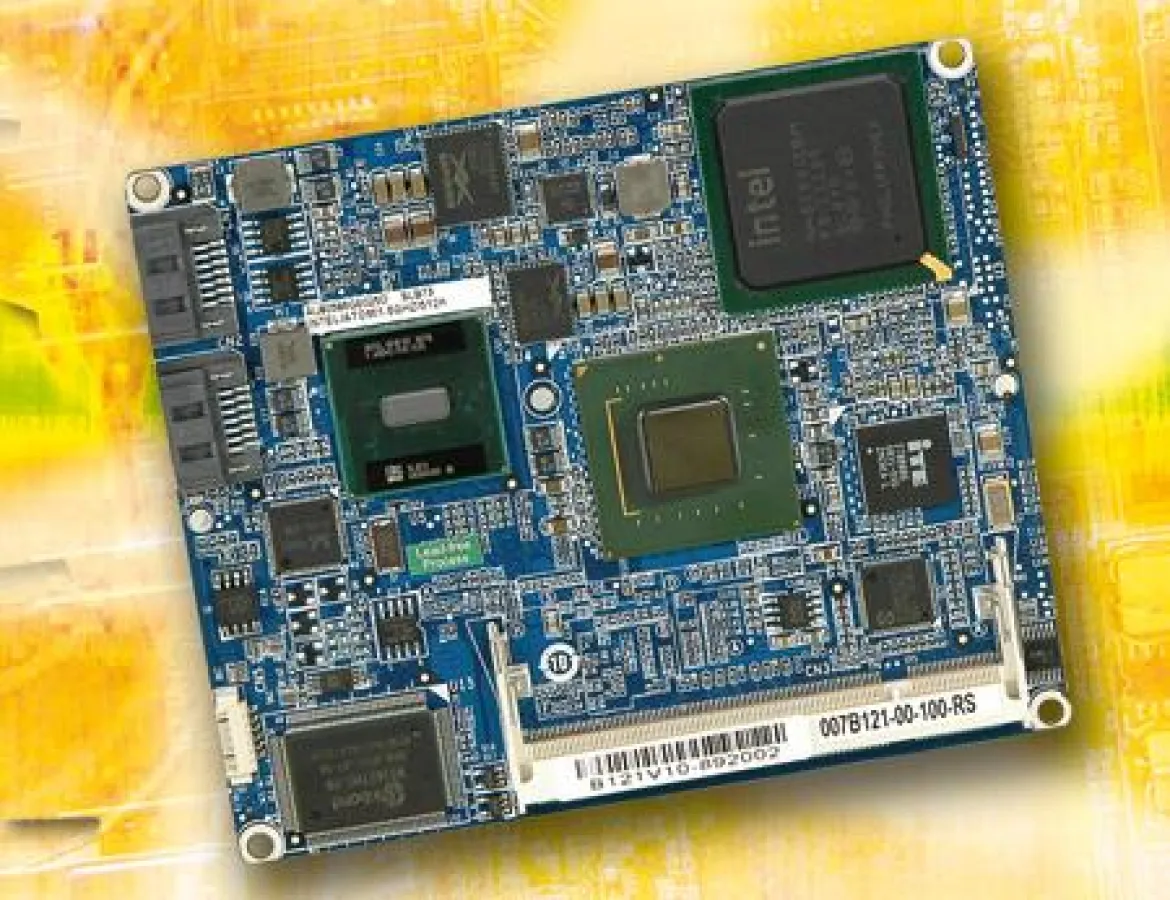

Das ETX 3.0 Modul IEM-ATOM von COMP-MALL basiert auf dem Strom sparenden Intel® Atom™ N270 Prozessor und der Intel® 945GSE / Intel® 82801GBM/ICH7M Bridge-Technologie mit grosser I/O-Vielfalt und hervorragenden Grafikeigenschaften. Der eingesetzte on-board N270 Prozessor mit 1.6GHz, 512KB L2 cache und 533MHz FSB weist eine Verlustleistung von nur 2,5 W auf, sodass die auftretende Wärme auch ohne aktive Heatsink abgeführt werden kann. Im Lieferumfang ist ein Heatspreader enthalten um eine gleichförmige Wärmeverteilung an der Moduloberfläche zu gewährleisten.

Ein 200 pin DDR2 SO-DIMM Sockel lässt flexible Speicherkonfigurationen (400/533MHz) bis 2GB zu.
Das Modell IEM-ATOM verfügt über das Baseboard neben dem Realtek RTL8102E -LAN-Controller zum Aufbau einer schnellen 10/100 Ethernet-Netzwerkverbindung, 4 x PCI (32bit / 33MHz), ISA, 4 x USB 2.0, und einen IDE Kanal. Zwei SATA Kanäle sind am CPU Modul vorhanden.

Dank des Intel® Generation 3.5 integrated GFX Core (133Mhz) im Intel 945GSE Chipsatz bietet der SBC VGA/TV und 18 bit dual-channel LVDS mit sehr guten Grafikeigenschaften. Unterstützt werden zwei unabhängige Anzeigen mit LVDS+VGA.

Das Modul arbeitet im Bereich von 0° bis 60°C mit Heatspreader und der WDT erlaubt programmierbaren Neustart im Bereich von 1 – 255 s. Das Modul läuft unter den Betriebssystemen Windows XP, XPe, CE sowie Linux.

Für das kompakte Modul IEM-ATOM im Basic-Formfaktor von 115 mm x 95 mm bietet COMP-MALL ein Base-Board mit 4 x PCI und 3 x ISA Steckplätzen an, das Modell IEM-DB-7S.

Applikationen für das Modell IEM-ATOM liegen vor allem im Bereich der industriellen Automatisierungssteuerungen, interaktiven Terminals und Digital Signage Anwendungen, in denen Systeme ohne Lüfter gefordert sind.
