Flachbandkabel für HD Bildschirme mit LVDS-Übertragungsprotokoll

(openPR) Axon’ Cable erweitert die Produktreihe Axolink um abgeschirmte Verbindungen mit FI-R und FI-X (JAE) kompatiblen Steckern

Diese neuen Verbindungen werden für die LVDS-Übertragung an HD Flachbildschirmen von Firmen wie NEC, Mitsubishi, Sharp, LG Philips, Sanyo, und CMO eingesetzt. Das Unternehmen bietet verschiedene Lösungen für HD Flachbildschirme.

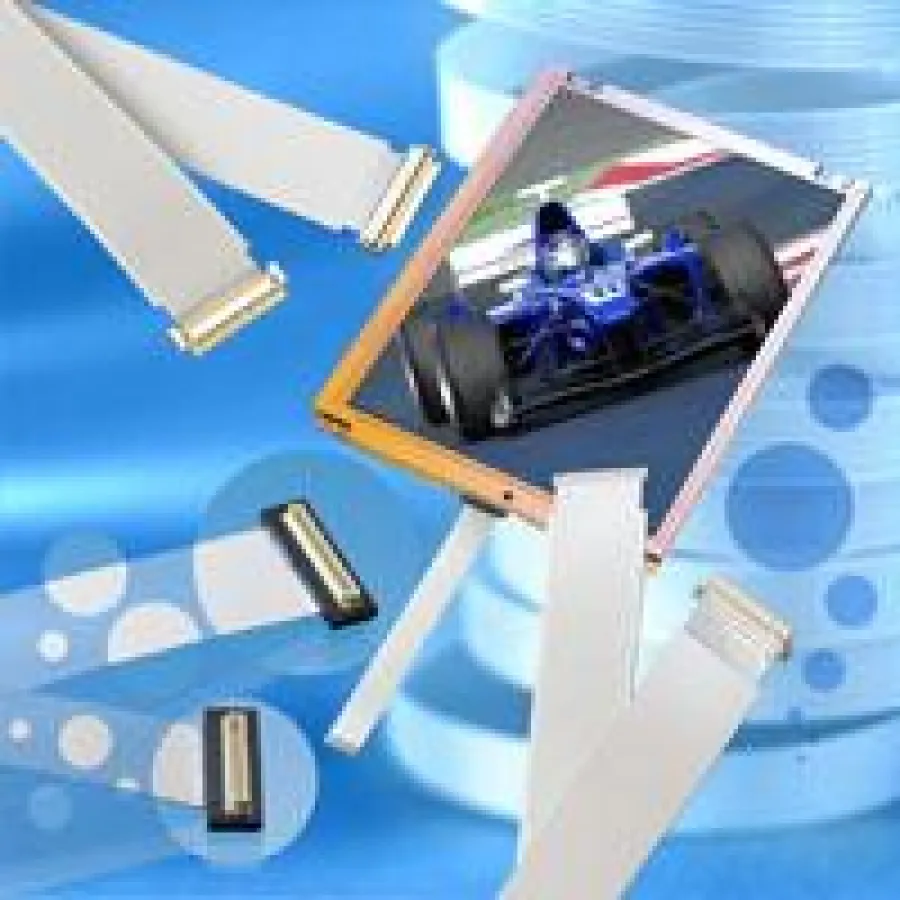

Axon’ ist einer der wenigen Hersteller von geschirmten flexiblen Flachbandkabeln im Raster 1.00 mm für die LVDS- Übertragung. Die Verbindungen bestehen aus einem 30-poligen flexiblen Flachbandkabel mit verzinnten oder vergoldeten Leitern und einer Isolierung aus Polyesterband. Sie werden mit FI-X Steckern kontaktiert. Diese Verbindung eignet sich für 26” und 32” Monitore und Fernsehbildschirme (HD ready, 1270x730 Auflösung). Für die Verbindung von größeren Bildschirmen - 42”, 52” und 60” Full HD (Auflösung 1900x1080) - und von 100 Hz Bildschirmen bietet Axon’ abgeschirmte 41- oder 51-polige Flachbandkabel im Raster 0.50 mm mit FI-R (JAE) kompatiblen Steckern an.

Die flexiblen Flachbandkabel sind für die LVDS-Übertragung eine platzsparende und kostengünstige Alternative zu verdrillten Aderpaaren und Miniaturkoaxialkabeln. Sofern sie mit geeigneten Steckern konfektioniert werden, können diese Kabel bis zu ein Gbit übertragen, was einer Taktfrequenz von 130 MHz entspricht. Die Abschirmung der Kabel erfolgt durch eine Masseanbindung über den Connector. Hierbei wird eine Impedanz von 100 ? für eine gleichmäßige Bildübertragung gewährleistet.

Axolink ist für Verbindungen geeignet, für die eine FPDI/VESA- Zulassung (Flat Panel Display Interface -Video Electronics Standards Association) erforderlich ist.

Gut im Markt positioniert hat sich Axon’ im Bereich ungeschirmte Flachbandkabel mit DF-9 (Hirose) Steckern unter anderem für 10" Bildschirme sowie mit DF-19 (Hirose) Steckern versehene Flachkabel für 10’’ bis 15" Flachbildschirme mit geringeren Frequenzen.
