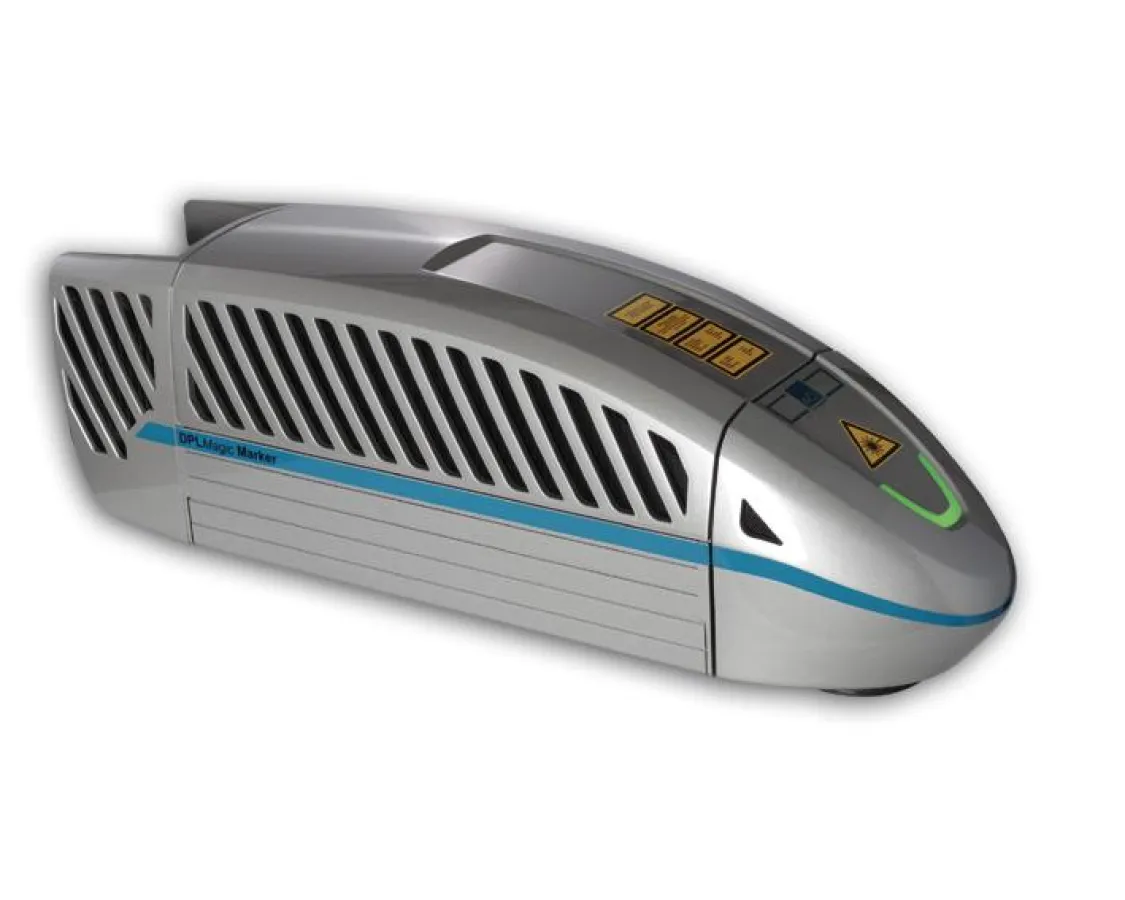

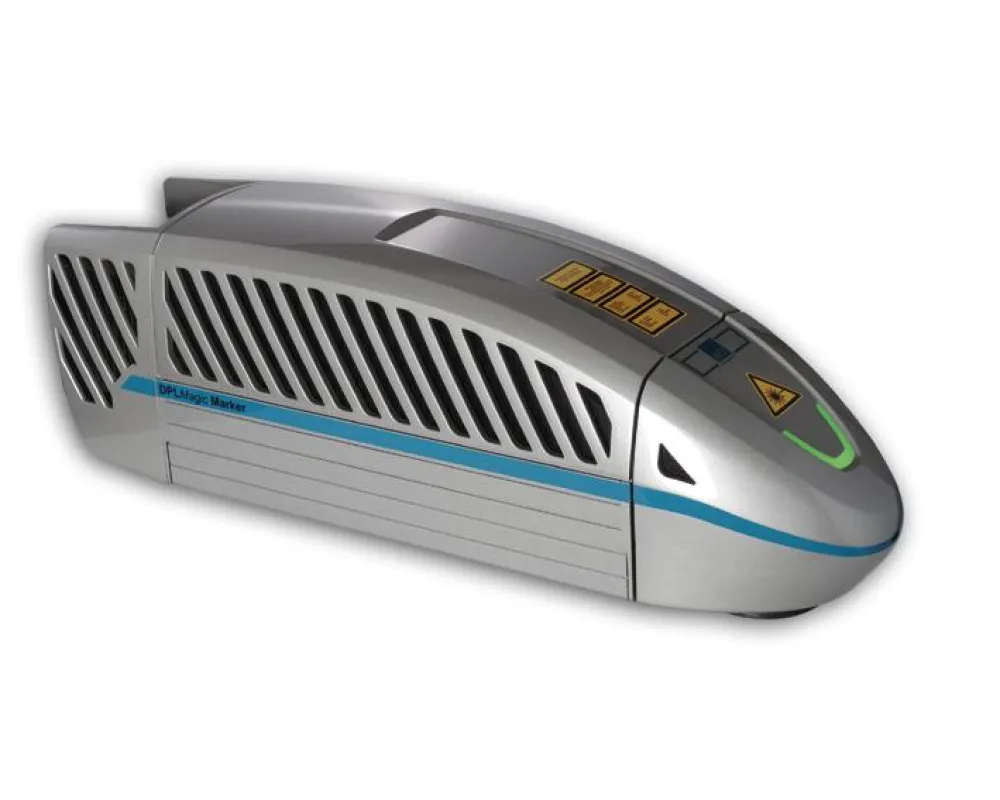

(openPR) Nohra. Die ACI Laser GmbH erweitert ihr Produktportfolio um einen Laser für das Trimmen. Aufbauend auf den Erfahrungen und dem technischen Know-how für die Laser zur Material¬kenn¬zeichnung wurde der Laser DPLMagic Trimmer entwickelt und um ein Kamerasystem, Bildverarbeitungssoftware sowie Schnittstellen zur Echtzeitsteuerung zum Materialabtrag erweitert.
Der Laser DPLMagic Trimmer zum Trimmen ist als ein System, bestehend aus Laser, Visionsystem und spezieller Software zu verstehen. Mit ihm wird eine vollständige Automation der Trimmvorgänge ermöglicht. Die Trimmlaser der ACI Laser unterscheiden sich von den Lasern für die Material¬beschriftung durch eine für Trimmanwendungen angepasste Strahlerzeugung und durch erweiterte elektrische Schnittstellen. In Echtzeit wird der Trimmvorgang durch externe Messverstärker gestoppt. Die zuletzt erreichten Spiegel- und Positionsdaten werden automatisch gespeichert, so dass ein Trimmschnitt an der gleichen Position fortgesetzt werden kann. Ein optionales Kameramodul kann in den Strahlengang eingekoppelt werden und folgt damit dem Trimmvorgang in Richtung des Laserstrahls. Das Visionsystem zur Bildauswertung erkennt und lokalisiert die zu trimmenden Bauteile, positioniert die Trimmschnitte und gleicht durch den Lötvorgang entstandene Lageänderungen aus. Die Abgleichvor¬gänge lassen sich beobachten und dokumentieren. Der Trimmvorgang kann durch Schnittlänge und Zeit statistisch ausgewertet werden.
Der Trimmlaser ist komplett luftgekühlt und zeichnet sich durch eine kleine und kompakte Bauweise aus. Der Laser wird zur Integration in Produktionslinien oder zur Verwendung als Handarbeitsplatz am Markt angeboten.
Mit dem Trimmlaser von der ACI Laser GmbH können Widerstände bis hinab zur Bauform 0402 bearbeitet werden. Durch den Laserstrahl wird die Widerstandsschicht ohne Beschädigung des Keramikgrundkörpers abgetragen und damit der Widerstandswert erhöht. Derzeit sind bereits bei namhaften Anbietern elektronischer Produkte und Sensoren Trimmlaser der ACI in industriellen Anlagen zum Aktivtrimmen von 1206-, 0805- und 0603- Widerständen im vollautomatisierten Schichtbetrieb erfolgreich im Einsatz.
Zum Trimmen werden in der Praxis verschiedene Schnittformen verwendet: Der oft verwendete Serpentinen-Schnitt zeichnet sich durch einen großen Trimmbereich aus und ersetzt vorteilhaft mechanische Trimmer. Neben der kleineren Baugröße und geringeren Kosten im Vergleich zu Trimmpotentiometern, zeichnen sich lasergetrimmte Widerstände durch größere Langzeitstabilität aus.
Unter Lasertrimmen wird ein Abgleich von Widerständen in SMD-Bauformen zur Erzielung von nicht in Normreihen enthaltenen Werten (Passivtrimmen) oder zum Abgleich von Schaltungs¬funktionen (Aktivtrimmen) verstanden. Häufige Anwendungen des Aktivtrimmens sind die Kennlinienabgleiche elektronischer Sensoren, ein Abgleich auf Nennschaltabstände von Näherungssensoren oder die Linearisierung von Messverstärkern in der Medizin- und Messtechnik.
