40 Jahre Schubwendetrockner

(openPR) Technik-Revival - Ein bewährtes Trocknungssystem lebt wieder auf.

1. Einführung

Die Technische Entwicklung auch im Bereich der Trocknungstechnik schreitet unentwegt voran. Dennoch gibt es bewährte Systeme und Funktionsprinzipien, die über viele Jahre Bestand haben. Der Schubwendetrockner, auch Flachtrockner genannt, arbeitet nach so einem unverwüstlichen Trocknungssystem. Er wurde in den neunziger Jahren nahezu totgesagt, da sein ursprüngliches Aufgabenfeld der Getreidetrocknung von dem für diese Aufgabe wirtschaftlicheren Kaskaden-Schachttrockner übernommen wurde. Der Flachtrockner wird aber aktuell wieder als ein sehr flexibles und universell einsetzbares Trocknungsgerät entdeckt und erfährt durch die Verwendung von Abwärme als Heizquelle eine Renaissance.

2. Das Trocknungsprinzip

Der Schub-Wende-Trockner besteht im Wesentlichen aus einem feststehenden Siebboden, auf den das Produkt mit einer gewissen Schütthöhe aufgebracht wird. Die Luft wird von unten durch den Siebboden und durch das Produkt gedrückt und tritt nach Durchströmen der gesamten Schütthöhe entweder frei in die Umgebung aus oder wird von einem Absauggebläse abgesaugt und abgeführt (Abbildung 2f.). Das Prinzip ist von der altbewährten Wagentrocknung übernommen, bei der die Ware ohne Bewegung und Durchmischung in einem Satz getrocknet wird.

Bei einem Flachtrockner ist zusätzlich ein Schub-Wendewerk installiert, das kontinuierlich das Produkt vorwärts bewegt und dabei durchmischt. Der Schub-Wende-Trockner kann somit als Satztrockner verwendet werden, wo eine Trocknerfüllung vollständig auf die gewünschte Endfeuchte getrocknet wird und anschließend die Anlage komplett entleert und wieder mit neuer Ware befüllt wird. Hierbei dient das Wendewerk als reiner Durchmischungsapparat und zur Entleerung. Zum anderen kann ein Schub-Wende-Trockner als Durchlauftrockner genutzt werden. An der einen Seite wird frisches Produkt auf das Sieb aufgebracht, auf der anderen Seite erfolgt die Produktabgabe. Die Produktförderung und Durchmischung erfolgt über das Schub-Wende-Werk.

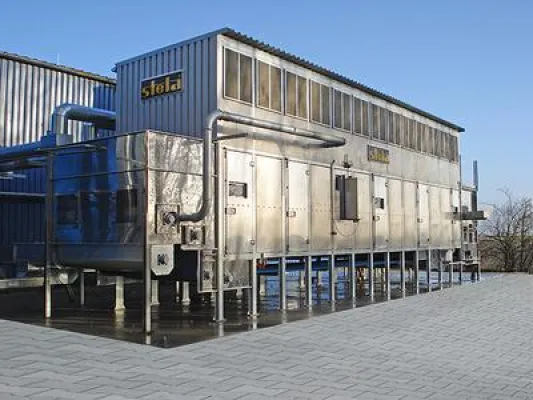

Somit ist der Schubwendetrockner nichts anderes als ein Bandtrockner, mit dem Unterschied, daß sich nicht ein Band bewegt und die Ware fördert, sondern das Produkt über den Boden transportiert wird.

Natürlich kann man diese Anlage mit den damals gebauten Geräten nicht mehr vergleichen. Die gesamte Luftführung ist optimiert und die Anlagen sind jetzt mit der modernsten SPS-Steuerung ausgerüstet.
