(openPR) Standardhardware und Standardsoftware lösen die meisten, aber eben nicht alle Automatisierungsaufgaben. Genau dort setzt die müller+krahmer GmbH aus Kaulsdorf in Thüringen an: Wo NI LabVIEW oder NI DIAdem an ihre konzeptionellen Grenzen stoßen, insbesondere bei harter Echtzeitfähigkeit für Steuern und Regeln, bindet das Unternehmen Software und Hardware an, die diese Grenzen überwindet, allen voran Beckhoff TwinCAT.
Vor gut 25 Jahren übernahm National Instruments mit der GfS Aachen auch deren Flaggschiff-Software DIAdem und sorgte für deren weltweite Verbreitung. Allerdings wurden im Zuge der Entwicklung immer neuer, leicht bedienbarer Meßsoftwares die Datenerfassungs- und Steuerungsfähigkeiten von DIAdem zunehmend zurückgestellt. Die Erfahrungen von müller+krahmer aus zahlreichen Kundenprojekten bestätigen jedoch die Stärke des ursprünglichen DIAdem-Konzepts: Messen, Steuern und Regeln in einer einheitlichen Umgebung. Deshalb kombiniert das Unternehmen DIAdem mit der ebenfalls PC-basierten Software TwinCAT, um verlorengegangene Fähigkeiten zurückzugewinnen.
Im Falle von NI LabVIEW liegt der Fall etwas anders: hier gibt es LabVIEW Real-Time mit den entsprechenden Echtzeitfähigkeiten - allerdings nur für den Betrieb auf speziellen Plattformen wie compactRIO und PXI und in Kombination mit einem Echtzeitbetriebssystem. Eine Lösung für die flexible und besonders einfach zu handhabende Windows-Plattform fehlt.
Die TwinCAT-Erweiterungen von müller+krahmer für NI LabVIEW und NI DIAdem erweitern dementsprechend beide Produkte. Sie erfassen und geben Daten aus, steuern und regeln, generieren Signalverläufe aus TDM-Dateien und speichern Meßdaten im DIAdem-Format, alles in Echtzeit. Der Datenaustausch zwischen TwinCAT auf der einen sowie DIAdem und LabVIEW auf der anderen Seite erfolgt über das NI-TDM-Datenformat, so dass sich in NI LabVIEW oder NI DIAdem erstellte Bedienoberflächen und Auswertelösungen unmittelbar mit TwinCAT kombinieren lassen.
Dank der generischen ADS-Schnittstelle von TwinCAT profitieren dabei sowohl LabVIEW- als auch DIAdem-Anwender gleichermaßen. Mittels TwinCAT und Beckhoff-Hardware erweitert müller+krahmer zudem NI compactRIO-Controller um Busschnittstellen, die standardmäßig nicht vorhanden sind, etwa für IO-Link. Der TwinCAT-eigene EtherCAT-Master lässt sich mit unterschiedlichsten Slaves verbinden, von intelligenten Sensoren über Servocontroller bis zu Ventilinseln, und über EtherCAT-Bridges auch mit weiteren Mastern koppeln. Über Busklemmen, unter anderem für Profibus, CAN/CANopen und IO-Link, kommuniziert die Lösung darüber hinaus mit Druckmeßumformern, Massendurchflußmessern und -reglern sowie Ventilsystemen.

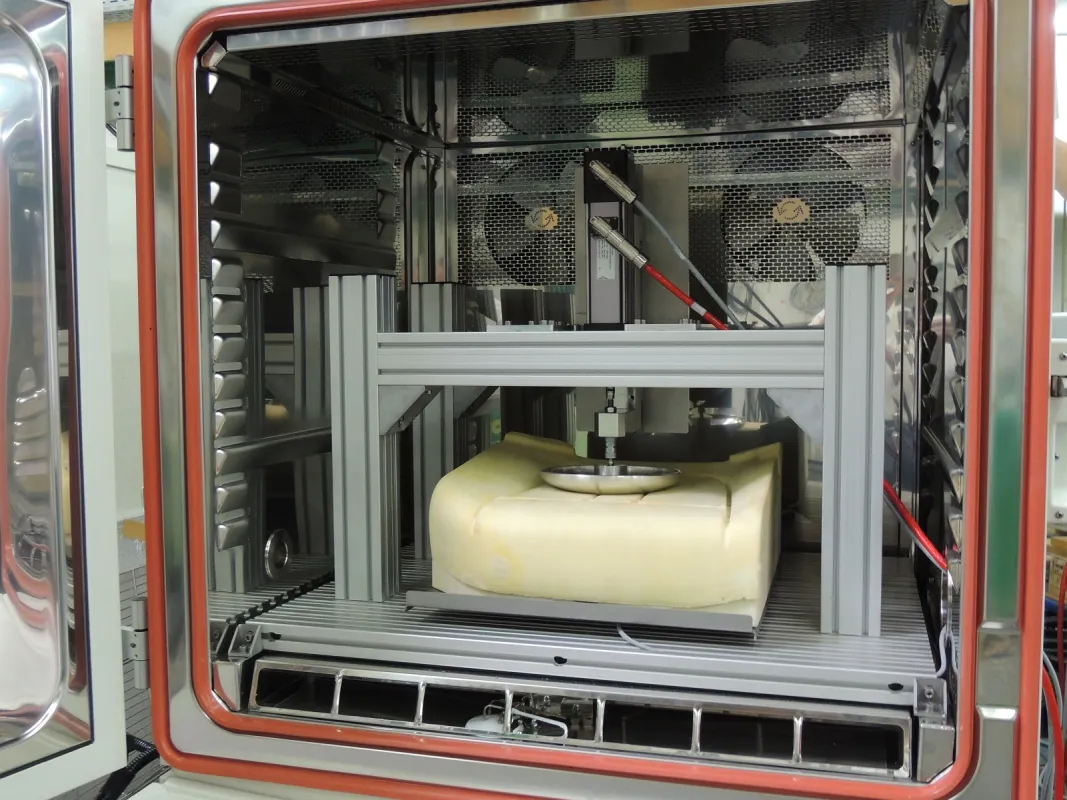

müller+krahmer setzt TwinCAT dabei sowohl für schnelle Echtzeitregelungen als auch für Dauerversuchsanwendungen ein und deckt damit ein breites Spektrum an Prüf- und Meßaufgaben ab, von der Automobilindustrie bis zum allgemeinen Maschinen- und Anlagenbau. Für Kunden, die bereits in NI-Software und NI-Hardware investiert haben, bedeutet das: Echtzeitfähigkeit muss nicht zwangsläufig zu einem Plattformwechsel führen, sondern lässt sich gezielt nachrüsten.
Die müller+krahmer GmbH mit Sitz im thüringischen Kaulsdorf ist spezialisiert auf Prüfautomatisierung und automatisierte Datenanalyse auf Basis von NI LabVIEW und NI DIAdem. Als NI Partner entwickelt das Unternehmen kundenspezifische Meß- und Prüfapplikationen ebenso wie eigene Software-Erweiterungen – mit besonderem Schwerpunkt auf der Anbindung unterschiedlichster Feldbusse und der Echtzeiterweiterung von NI-Software durch Beckhoff TwinCAT. Das Leistungsspektrum reicht von der Konzeption über die Konfiguration von Hard- und Software bis zur schlüsselfertigen Inbetriebnahme vor Ort und individuellen Schulungen.
