(openPR) · Einsatz ohne dauerhafte hydraulische Versorgung möglich

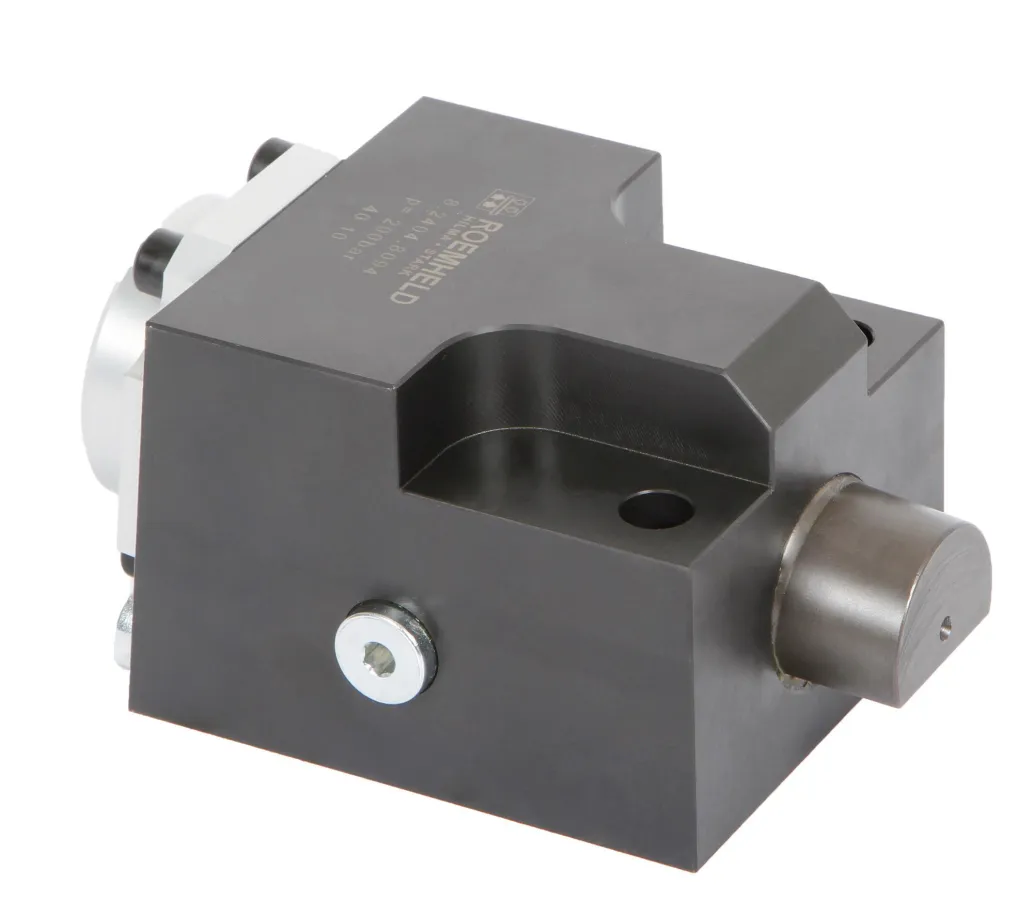

Hilchenbach, den 26. März 2019. Mit einem Modell für die sichere und selbsthemmende Langzeitspannung von Werkzeugen mit geradem Spannrand rundet die ROEMHELD Gruppe ihre Serie neuer Keilspanner ab. Das Element zum Spannen von Werkzeugen an Pressen und Spritzgießmaschinen benötigt keine dauerhafte hydraulische Versorgung. Zum Fixieren wird Federkraft genutzt und beim Lösen lediglich ein Druck von bis zu 160 bar benötigt. Somit kann die Maschinenhydraulik genutzt werden.
Eine hohe Betriebssicherheit entsteht durch eine induktive und zusätzliche optische Positionskontrolle und die spezielle Konstruktion des Spannmittels: Der Spannbolzen ist um 6° geneigt und führt beim Fixiervorgang gleichzeitig einen Leer- und einen Spannhub aus, während er sich in axialer Richtung auf den Spannrand absenkt. Durch den Winkel, die Verwendung von Federkraft und den erzielten Reibschluss entsteht eine selbsthemmende Verbindung, die über lange Zeiträume aufrecht gehalten werden kann.
Da die kompakten und robusten Keilspanner Umgebungseinflüssen wie Schmutz und Hitze gut standhalten, zeichnen sie sich selbst in schwierigen Fertigungsprozessen durch eine hohe Funktionssicherheit aus. Temperaturen von bis zu 160 °C an der Spannstelle sind möglich, das Gehäuse ist rostfrei beschichtet.
Variantensystem erlaubt kundenindividuelle Anpassung
Die Keilspanner sind als Variantensystem aufgebaut und können an eine Vielzahl von Anwendungen angepasst werden. Bereits in der Standardreihe schaffen vier mögliche Hydraulikanschlüsse Flexibilität bei der Montage, die Abmessungen des Spannelements entsprechen Euromap-Richtlinien. Bei der Spannrandhöhe beträgt die Toleranz ± 0,5 mm, Unterschiede lassen sich durch Distanzplatten ausgleichen. Die Betriebskraft liegt je nach Baugröße bei 25 bis 120 kN, die Zylinderdurchmesser betragen zwischen 35 und 85 mm. Zusätzlich sind Versionen für schräge Spannränder, mit Dauerschmierung oder Mehrlagen-Beschichtung für verbesserte Verschleißeigenschaften erhältlich.
ROEMHELD: Rüstzeitoptimierer für die Blechumformung, Kunststoff- und Gummiverarbeitung
Der Rüstzeitoptimierer ROEMHELD löst mit seinem umfangreichen Portfolio an Werkzeugspanntechnik nahezu jede spanntechnische Aufgabe in der Blechumformung, Kunststoff- und Gummiverarbeitung. Die magnetischen, hydraulischen und elektromechanischen Spannsysteme sind vielfältig einsetzbar und tragen dazu bei, die Abläufe in der Einzel- und Serienfertigung fast aller Industriezweige effizienter und wirtschaftlicher zu gestalten. Produkte zum Werkzeugwechsel, darunter Werkzeug-Wechselwagen, Rollenleisten und angetriebene Tragkonsolen runden das Angebot ab.
