(openPR) · Werkzeug hält auch bei komplettem Hydraulikausfall

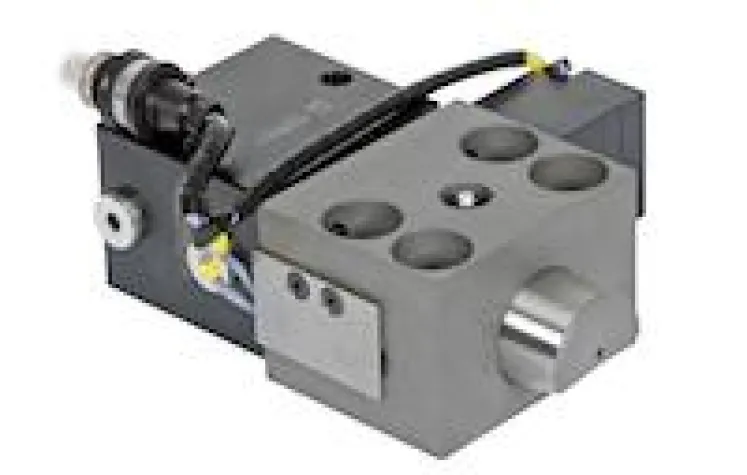

Hilchenbach, den 15. Januar 2019. Mit einer Serie neuer und robuster Keilspannelemente ergänzt ROEMHELD sein Angebot an Werkzeugspanntechnik für Pressen, Anlagen und Spritzgießmaschinen. Speziell für das Fixieren von Oberwerkzeugen hat die Unternehmensgruppe ein hydraulisches Modell entwickelt, das höchsten Sicherheitsanforderungen genügt. Ein zusätzlicher Verriegelungszylinder hält den Keilspannerbolzen in Position und verhindert das unbeabsichtigte Zurückfahren. Ein Lösen des Spannmittels ist erst nach dem Öffnen der Verriegelung möglich. Somit wird das Oberwerkzeug auch bei einem Druckabfall in Position gehalten.
Das Keilspannelement selbst besteht aus einem Blockzylinder mit einem gehäusegeführten Spannbolzen. Dessen abgewinkelte Auflagefläche erzeugt in Verbindung mit schrägen Werkzeugspannrändern einen Reibschluss. Platzsparend integriert ist eine Positionskontrolle, die sowohl die Spann- und die Löseposition als auch den Status der Verriegelung überwacht. Zudem wird eine Meldung ausgegeben, wenn kein Werkzeug vorhanden ist.
Einfach nachrüstbar
Da die ROEMHELD-Keilspanner als Variantensystem aufgebaut sind, lassen sie sich flexibel auf Kundenwünsche abstimmen. Bereits die Standardreihe umfasst sieben Bauformen, mit Spannkräften von 25 bis 630 kN und Zylinderdurchmessern zwischen 25 und 125 mm. Spannhübe von 15 bis 36 mm sind hier verfügbar, der maximale Betriebsdruck beträgt jeweils 350 bar. Sollen die Elemente bei Prozessen mit großem Hitzebedarf eingesetzt werden, bieten sich Sonderausführungen an, die bei bis zu 300 °C temperaturbeständig sind. Daneben gibt es Versionen für gerade Spannränder sowie Modelle mit Spannkräften bis zu 1250 kN und nochmals höheren Haltekräften. Weitere Optionen sind eine spezielle Dauerschmierung und mehrlagige Hightech-Beschichtungen für den Spannbolzen und das Gehäuse, die die Verschleißeigenschaften positiv beeinflussen.
Der Variantenaufbau garantiert dabei eine kostengünstige Fertigung, eine hohe Teileverfügbarkeit und kurze Lieferzeiten. Da sich vorhandene Werkzeuge oftmals durch das Einsetzen von Keilleisten auf Keilspannung umrüsten lassen, eignen sich die Elemente auch zum Nachrüsten.
ROEMHELD: Rüstzeitoptimierer für die Blechumformung, Kunststoff- und Gummiverarbeitung
Der Rüstzeitoptimierer ROEMHELD löst mit seinem umfangreichen Portfolio an Werkzeugspanntechnik nahezu jede spanntechnische Aufgabe in der Blechumformung, Kunststoff- und Gummiverarbeitung. Die magnetischen, hydraulischen und elektromechanischen Spannsysteme sind vielfältig einsetzbar und tragen dazu bei, die Abläufe in der Einzel- und Serienfertigung fast aller Industriezweige effizienter und wirtschaftlicher zu gestalten. Produkte zum Werkzeugwechsel, darunter Werkzeug-Wechselwagen, Rollenleisten und angetriebene Tragkonsolen runden das Angebot ab.
