(openPR) ALIBRE MOTION ist ein vollständig in die Alibre Design Umgebung integriertes Werkzeug für die funktionelle und virtuelle Prototypenentwicklung.
Mit den Fähigkeiten von Alibre Design gelingt es realistische 3D Solid Modelle zu erstellen, mit denen die Form von Bauteilen fehlerfrei konstruiert werden kann. Zudem erlaubt die Erstellung von Baugruppen aus 3D Solids eine genaue Untersuchung der Passung einzelner Bauteile. Wie jedoch können Sie feststellen, ob die Konstruktion wirklich funktioniert?
ALIBRE MOTION ermöglicht Ihnen, die Funktionsweise Ihrer Konstruktion zu verstehen, noch bevor Sie einen Prototypen hergestellt oder eine Baugruppe zusammengebaut haben.
Was macht ALIBRE MOTION?

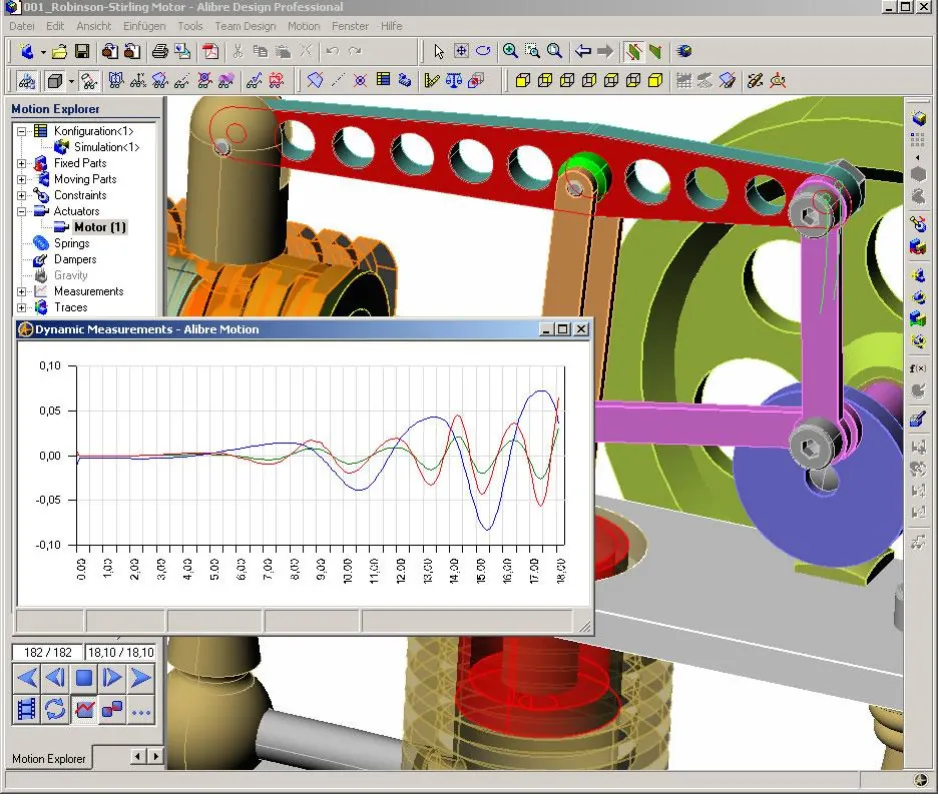

ALIBRE MOTION wendet sich an Konstrukteure und andere Ingenieure, die die Funktion von Mechanismen bewerten. Sie können einen Mechanismus mit Hilfe von Animation, Kollisionsuntersuchung und x/y-Plots mechanischer Berechnungsgrößen überprüfen. Animationen sind perfekt geeignet, um ein grundlegendes Verständnis des Mechanismus zu erhalten und dieses mit anderen zu kommunizieren. X/y-Plots vermitteln ein tiefgreifendes Wissen über die Funktionsweise des funktionalen Ablaufs. Sie erhalten Werte wie Verschiebung, Geschwindigkeit, Beschleunigung, Reaktionskräfte und -momente, Leistungsverlust, kinetische und potentielle Energie sowie Impuls.
Wie funktioniert ALIBRE MOTION?
ALIBRE MOTION anzuwenden, ist sehr einfach. Nach dem nahtlosen Wechsel von Alibre Design in den Motion-Bereich setzt ALIBRE MOTION alle Einbaubedingungen automatisch in Zwangsbedingungen für das Bewegungsmodell um. Dieses können Sie durch Hinzufügen von Kontakten, Kräften, Feder-Dämpfer-Systemen oder Antrieben weiterentwickeln. Das so realitätsgetreu aufgebaute Bewegungsmodell kann nun mit simuliert werden. Zum Schluss analysieren und bewerten Sie die erhaltene Animation des Bewegungsablaufes, die Graphen der berechneten mechanischen Größen und prüfen, ob Kollisionen vorliegen. Dabei bleiben Sie immer in der gewohnten Umgebung, denn ALIBRE MOTION ist vollständig in Alibre Design integriert.
NUTZEN
Typischerweise amortisieren sich die Kosten für ALIBRE MOTION bereits mit dem ersten Projekt. Unmittelbar macht sich die Reduzierung der Kosten für physikalische Prototypen sowie die Verkürzung der Produktentwicklungszeit bemerkbar. Darüberhinaus stellen Anwender qualitative Verbesserungen fest, wie die Möglichkeit verschiedene Designs abzuwägen, wichtige Informationen zu einem frühen Zeitpunkt im Konstruktionsprozess zu erhalten oder Risiken insgesamt zu verringern
ANWENDUNGSBEISPIELE
• Auslegung von Motoren und Antrieben
• Untersuchung von Energieverlusten
• Bestimmung von Lagerkräften für genaue FEM-Analyse
• Ermittlung von Bauteilkollisionen
• Auslegung v. Verbindungen, Überprüfung d. Arbeitsweise
• Optimierung von Feder-Dämpfer-Systemen
• Reduzierung von Vibrationen
ERGEBNISSE
• Animation der Bewegung
• Animierte Vektoren (Geschwindigkeit, Beschleunigung)
• Animierte Vektoren (Normal- und Reibkraft)
• Interferenz- und Kollosionsprüfung
BERECHNETE ERGEBNISSE
• Verschiebung (Linear/Winkel
• Geschwindigkeit, Beschleinigung
• Reaktionskräfte und Momente
• Spurkurven
• Exportierbare Ergebnisausgabe
• Mehrere X/Y-Plots
• Animationen als Video speichern
