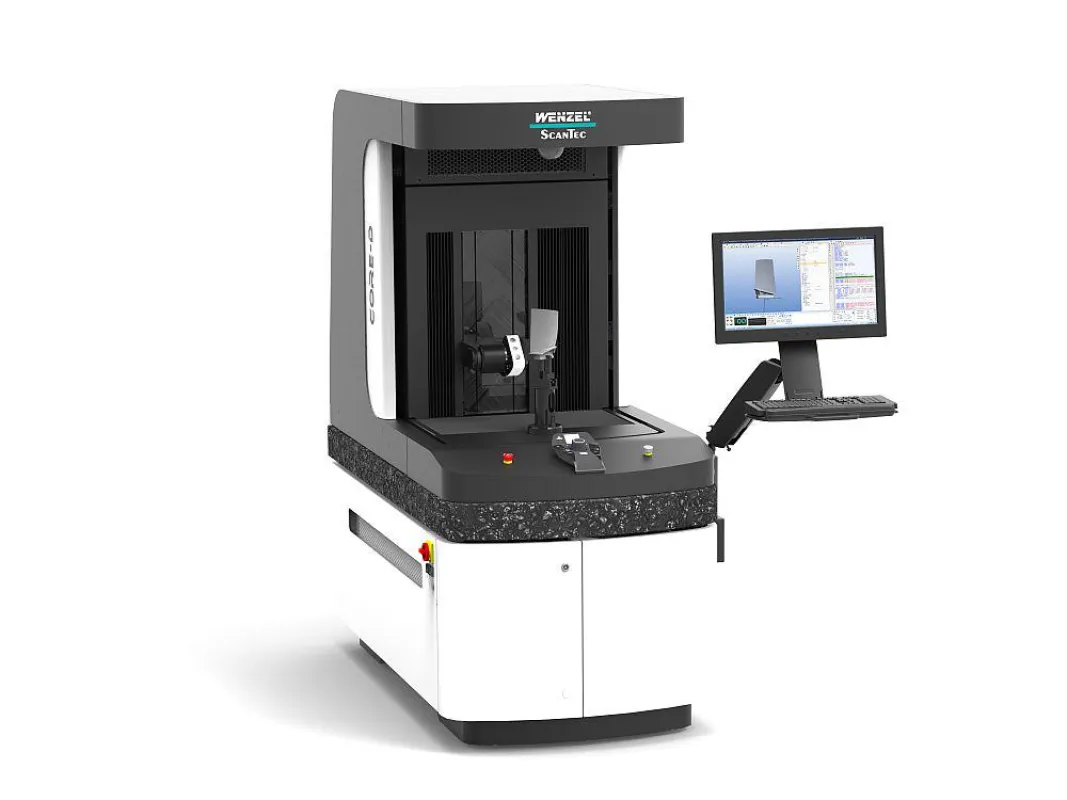

(openPR) Die 8-jährige Erfolgsgeschichte des Optischen High Speed Scanning Systems CORE D von WENZEL geht in die nächste Runde. Entwickelt, um die Geschwindigkeit im Produktionsprozess zu erhöhen, ist die CORE inzwischen eine etablierte Inspektionslösung für die anspruchsvollen Messanforderungen der heutigen Fertigungsindustrien weltweit. In der neuen Generation wurden die Hardware, die Sensorik sowie das Design des optischen 5-Achsen-Messgerätes umfangreich überarbeitet und verbessert.
Die Genauigkeit beim Antasttest MPEP konnte seit der Produkteinführung bislang schon um 100 % gesteigert werden. Die Stabilität des Messprozesses wird auch durch die neue Sensorgeneration des Doppelaugen-Weißlichtsensors von WENZEL gesteigert, der zeitgleich auf den Markt kommt. In einem kontinuierlichen Verbesserungsprozess wurden Design und Innenleben des optischen Punktsensors optimiert. Der vollintegrierte optische Sensor hat alle Fähigkeiten, um die stetig komplexer werdenden Bauteile in kürzester Zeit zu messen.
Die eingebaute Kamera hat in der neuen Generation eine höhere Auflösung. Außerdem ist sie sensitiver und verbessert den Messprozess durch eine größere Lichtausbeute. Die aktive Kühlung ist passiver Kühlung gewichen, welche eine bessere Robustheit, auch bei staubiger Produktionsumgebung, verspricht. Der Sensor ist an einer Magnethalterung befestigt. Diese kann bei einer Berührung des Sensors mit dem Bauteil auslösen und bietet einen idealen Kollisionsschutz. Der große Arbeitsabstand von 80 mm, der Messbereich von +/-3 mm und die große Winkelakzeptanz sind auch bei der neuen Sensorgeneration gegeben.
Der vollautomatisch integrierte Licht- und Umgebungsschutz der neuen CORE D sichert die korrekte optische Messung auch auf hochglänzenden Bauteilen und bei suboptimalen Lichtverhältnissen, wie sie oft im Produktionsumfeld vorkommen. Außerdem erhöht der Umgebungsschutz die Sicherheit des Benutzers und bietet einen zusätzlichen Schutz für das System.
Das Design der neuen CORE-Generation gliedert sich nahtlos in die Formgebung der Koordinaten- und Verzahnungsmessmaschinen, der Computertomographen und der Styling Lösungen von WENZEL ein. Die eckigen Kanten weichen runderen Formen und das anthrazitfarbene Untergestell wird durch eine moderne schwarz-weiß Kombination ersetzt. Der Umgebungsschutz ist perfekt auf das neue Design der CORE angepasst. Der große Öffnungsbereich gewährt nach wie vor eine gute Zugänglichkeit der CORE D von drei Seiten und ist dadurch für alle Automatisierungen geeignet.
Die umfassenden Vorteile des Vorgängersystems wurden natürlich in der neuen Maschinengeneration fortgeführt: Die Fähigkeit, scharfe Kanten und kleine Merkmale ohne Tasterradius-Kompensationsfehler zu messen, die optimierten Verfahrwege der Maschine, durch die simultane Ansteuerung der drei Linear- und zwei Rotationsachsen, die kompakte Stellfläche, der große Temperaturbereich, die gute Zugänglichkeit und der integrierte Arbeitsplatz. Nach wie vor benötigt die CORE keine Druckluft.
