(openPR) - Intel® Skylake-S CoreTM i3 / i5 / i7 Prozessor
- Intel® Q170 Chipsatz
- bis 32 GB DDR4, 2 x 2,5” HDD/SSD RAID 0/1
- Erweiterung mit PCI / PCIe und Mini-PCIe Slots
- GB LAN, triple Display bis 4k Auflösung
- USB 2.0, USB 3.0, COM, digitale E/A
- lüfterfrei -25°C bis 70°C, EN50155 zertifiziert
- widerstandsfähiges Metallgehäuse
- optional 4 x LAN, POE, Ignition Control

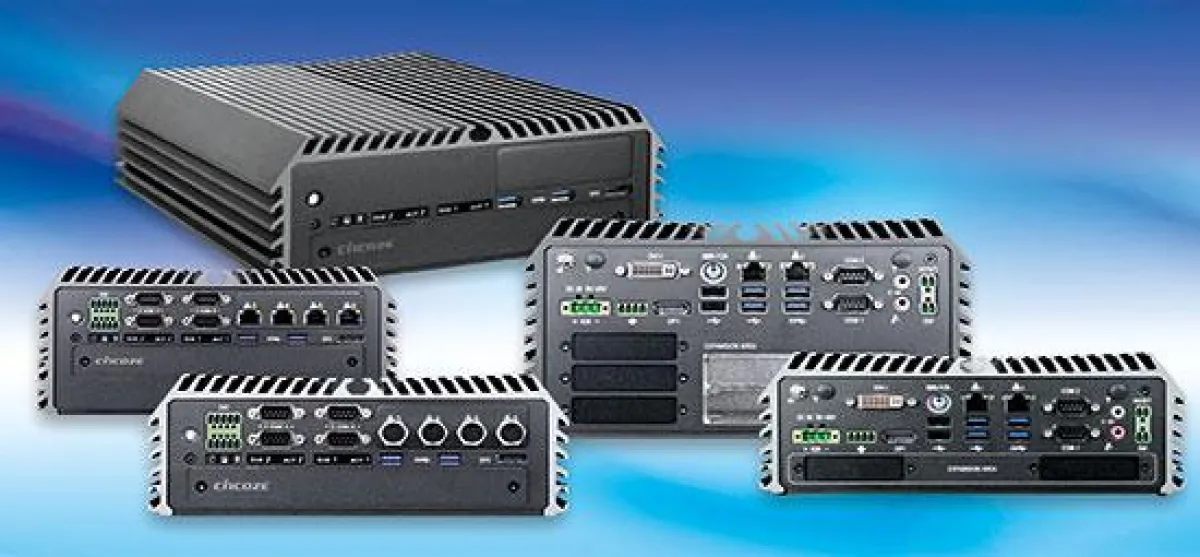

Die neuen BOX-PCs der DS-1100-Serie von COMP-MALL sind mit der Intel® Skylake-S Technologie und dem Intel® Q170 Chipsatz ausgerüstet. Die Serie basiert auf dem Grundmodell DS-1100 und 8 weiteren Versionen mit 1 oder 2 x PCI / PCIe und 3 x Mini-PCIe Slots sowie den Cincoze CMI & CFM Modulen. Diese Architektur ermöglicht es dem Anwender, ausgehend vom gleichen Grundmodell, anwendungsspezifische Systemlösungen aufzubauen und vereinfacht die Wartung und Softwareadaption. Mit den vielseitigen Vernetzungsmöglichkeiten und skalierbaren Prozessoren bietet die kompakte und robuste neue Box-PC DS-1100-Serie von COMP-MALL ideale Voraussetzungen für das Internet der Dinge (IoT). Für diesen Bereich eignet sich die DS-1100-Serie auch durch seine hohe Rechenleistung und die zahlreichen Schnittstellen, als intelligenter Control Server. So können Daten effizient erfasst, verarbeitet und an Remote-Server übermitteln werden.
Die DS-1100-Serie ist ein embedded System mit Intel® Skylake-S, 6. Gen CoreTM i3 / i5 / i7 Prozessore, Intel® Q170 Chipsatz und bis sechs Ethernet Ports.
Es ist durch den lüfterfreien Betrieb auch für staubige Umgebung geeignet und die gängigen Schnittstellen erlauben eine sichere Kommunikation mit anderen Geräten.
Anwendungen finden sich in der Maschinensteuerung, Automatisierungstechnik, Robotik, Bildverarbeitung, Montage, Handhabungstechnik und auch im Gebäudemanagement. Mobile Applikationen wie der Einsatz in Fahrzeugen werden durch den weiten Temperaturbereich von -25°C bis 70°C und Features wie Ignition Control, Spannungsversorgung 9-48VDC unterstützt. Durch die EN50155 Zertifizierung ist der Eisenbahneinsatz möglich. Der Rechner ist durch das robuste Metallgehäuse, den Betrieb ohne Lüfter und mit SSD ohne rotierende Teile weitgehend gegen Vibrationen und Stößen geschützt.
Sehr anwenderfreundlich wird der Box-PC durch die frontseitig zugängliche HDD/SSD und SIM-Karte. Sie sind hinter einer abschraubbaren Blende gegen Fremdzugriff verborgen, aber im Bedarfsfall leicht erreichbar.
Der Chipsatz Q170 verwaltet bis 32GB DDR4 SO-DIMM, erlaubt drei unabhängige Anzeigen via DisplayPort, DisplayPort/HDMI und DVI-I, Auflösungen bis 4k werden unterstützt. Es lassen sich 2 x 2.5“ SATA HDD/SSD mit RAID0/1-Funkition und 3 x mSATA Speicherkarten verbauen. Unterstützt werden u.a. Win 10 / 8 / 7 und Linux® Kernel 3.x.
Als Schnittstellen besitzt das Modell DS-1100-Serie: 4 x USB 2.0, 6 x USB 3.0, 2 x RS-232/422/485 + 4 x RS-232/422/485 optional, Audio und PS/2 für KB/MS.
Eine Besonderheit sind 2 + 4 optionale Gigabit Ethernet Schnittstellen mit Wake-on-LAN und PXE. Davon stehen vier mit Power over Ethernet (kurz PoE) bis 25W auch mit M12 Schraubverbindungen zur Verfügung und optional 2 x 4 isolierte digitale E/A Schnittstellen. Erweiterungen bieten bis zu zwei PCI / PCIe und drei full–size Mini PCIe Steckplätze sowie 3 Schnittstellen für Cincoze CMI & CFM Module für E/A`s und Funktionen. Die Instant-Reboot Funktion ermöglicht einen 0,2-Sekunden-Sofort-Neustart für kritische Anwendungen. Antennenlöcher für WiFi befinden sich in der Frontplatte.
Stecker für externe Ein/Aus- und Reset-Taster erleichtern den Betrieb bei eingebautem oder unzugänglichem Gerät. Der Betriebstemperaturbereich reicht von minus 25°C bis 70°C, für höhere Temperaturen ist ein gesteuerter externer Lüfter erhältlich. Für den Betrieb benötigt die verpolungssichere, bipolare Spannungsversorgung 9 – 48 VDC. Das Metallgehäuse bietet guten Schutz vor Oxidation, Korrosion, Stoß und Staub. Befestigungsadapter für die Wand werden mitgeliefert.
Mehr unter http://www.comp-mall.de/download/datenblatt/2016-11-15_Datasheet_DS-1100.pdf
COMP-MALL bietet weitere Box PC’s unter: http://www.comp-mall.de/Embedded-PC-und-Computer.html
