Für hohe Anforderungen: Stauff Form

(openPR) Rohrumformsystem schafft sichere Verbindungen

Stauff Form ist in Serie verfügbar: Mit dem erstmals zur Hannover Messe 2015 präsentierten Rohrumformsystem hat Stauff sein Rohrverbindungsprogramm Stauff Connect weiter ausgebaut. Damit bewegt sich das Unternehmen weiter in Richtung Komplettanbieter von Rohrverbindungstechnik mit umfassender Entwicklungs- und Herstellerkompetenz.

Das neue Umformsystem zeichnet sich durch außergewöhnlich einfache Montage und ein besonders hohes Sicherheitsniveau aus. Auf das umgeformte Rohrende wird der Stauff Formring mit fest verbundener und somit unverlierbarer Elastomerdichtung aufgeschoben. In Kombination mit einem herkömmlichen Verschraubungskörper mit 24°-Innenkonus und einer Überwurfmutter entsprechend ISO 8434-1 entsteht eine formschlüssige Verbindung, die am einzig möglichen Leckagepfad sicher, dauerhaft und wartungsfrei abdichtet. Die Dichtwirkung wird vom Systemdruck der Hydraulikanlage unterstützt, so dass das neue Umformsystem hervorragend für Hochdruck-Anwendungen geeignet ist. Besonderes Augenmerk haben die Stauff-Entwickler auf die letzten, manuell ausgeführten Montageschritte des Umformsystems im Verschraubungskörper gelegt. Der Monteur zieht die Überwurfmutter bis zum Punkt des deutlich spürbaren Kraftanstiegs an und schließt die Montage mit einer weiteren Drehung um 15° bis 20° über diesen Punkt hinaus ab. Ein deutlich spürbarer Drehmomentanstieg signalisiert das Montageende. Das heißt: Über- oder Untermontagen sind praktisch ausgeschlossen.

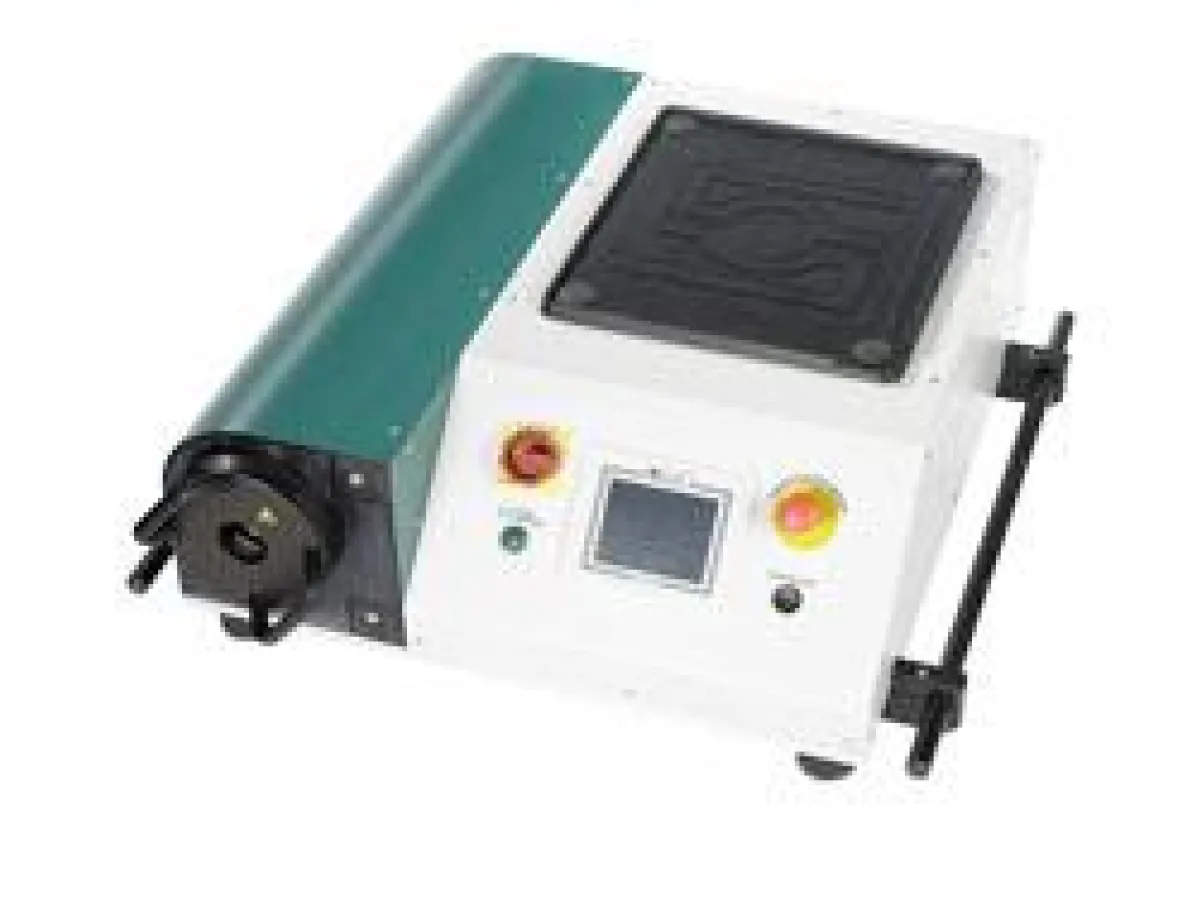

Auch der Umformprozess ist mit einer kompakten, geräuscharmen und über ein Touchpad mit Klartextanzeige sehr einfach zu bedienenden Umformmaschine extrem anwenderfreundlich. Formstutzen können beispielsweise leicht über einen Bajonettverschluss gewechselt werden. Stauff Form steht für Stahl- und Edelstahlrohre mit Abmessungen von 6 x 1,5 mm bis 42 x 4 mm (Leichte Baureihe) und 6 x 1,5 mm bis 38 x 6 mm (Schwere Baureihe) zur Verfügung.
