(openPR) Smart Metering, auch als „intelligente Zähler“ bezeichnet, spielt in kleinen und mittleren Applikationen eine immer größere Rolle. Ein Beispiel ist die Verbrauchsdatenerfassung in Wohnanlagen jeder Größe, Geschäftshäusern und anderen Gewerbeimmobilien. Dabei ist das Smart Metering entweder in die zentrale Gebäudetechnik integriert oder liefert als Stand-alone-Lösung die Messdaten über das Internet an Verwaltungs- oder Abrechnungsstellen. Eine der Kernaufgaben des Smart Metering ist naturgemäß die Datenerfassung und anschließende Datenweiterleitung. Speziell für diese Aufgaben wurde das neue Datenerfassungmodul RIO-2010 entwickelt, das zusammen mit dem Micro-PC Matrix-505 vom selben Hersteller eine betriebsfertige Applikation bilden kann.
Das neue Datenerfassungsmodul RIO-2010 unterstützt die Modbus-Protokolle TCP und RTU. Das integrierte AJAX-Webinterface erlaubt die schnelle und einfache Konfiguration über einen Webbrowser. Weiter wird das neue MQTT-Protokoll unterstützt, das auch unter der früheren Bezeichnung SCADA-Protokoll bekannt ist. MQTT (Message Queue Telemetry Transport) ist ein offenes Nachrichten-Protokoll für die Machine-to-Machine-Kommunikation (M2M), das die Übertragung von Telemetriedaten in Form von Nachrichten zwischen Geräten ermöglicht, auch in beschränkten Netzwerken oder bei langen Verzögerungszeiten. Damit eignet sich das Protokoll ideal für die Kommunikation in Netzwerken mit geringer Bandbreite.

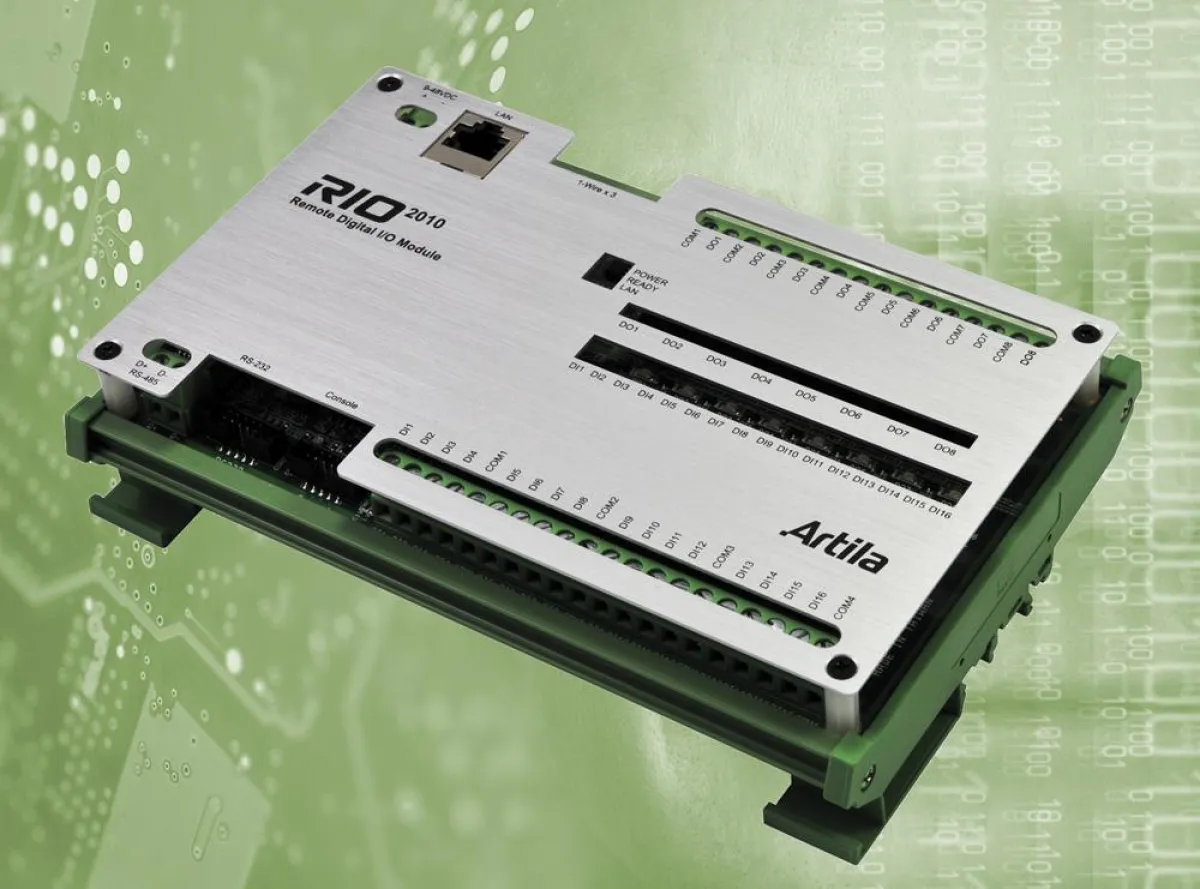

Das Modul RIO-2010 ist mit dem 1-Wire-Bus von Maxim für die Aufnahme von Temperaturdaten ausgestattet.16 isolierte Digitaleingänge und 8 Relaisausgänge lassen sich für die direkte Steuerung von Peripheriegeräten einsetzen. Über das Web-Interface können Alarme konfiguriert werden, ebenso wie E-Mail-Nachrichten und Schaltvorgänge. Im Alarmzustand kann das RIO-2010 MQTT-Nachrichten senden, Ereignisse protokollieren und Relais aktivieren.
In Verbindung mit dem lüfterlosen industriellen Micro-PC Matrix-505 stellt das RIO-Modul eine kompakte und sofort einsatzbereite Applikation für die Verbrauchs- und Umweltdatenüberwachung dar. Der Matrix-505 verfügt über zwei 10/100-Ethernet-Schnittstellen, zwei USB-2.0-Host-Anschlüsse und einen microSD-Slot für Speicherkarten bis zu 32 GB.
Im lüfterlosen Metallgehäuse des Matrix-505 arbeitet ein ARM9-Prozessor mit 400 MHz. Der Arbeitsspeicher beträgt 128 MB. Zur Erweiterung des Flash-Speichers steht ein microSD-Slot zur Verfügung, der Kapazitäten bis zu 32 GB ermöglicht. Angeschlossen im Spannungsbereich von 9 bis 48 VDC liegt die Leistungsaufnahme des Matrix-505 bei lediglich 3 Watt. Diese hardwareseitige Energie- und somit auch Kosteneffizienz wird flankiert durch den Einsatz von quelloffener Software. Linux 2.6.38 und die C/C++ Toolchain sind vorinstalliert. Mit seinen Abmessungen von 108 × 78 × 24 mm ist das Gerät platzsparend und zum Einbau in engen Umgebungen wie Schaltschränken und Kabelschächten geeignet.
Das Modul RIO-2010 ist ebenfalls für die Montage in Schaltschränken (auf Hutschienen) geeignet und kann mit einer Gleichspannung von 9 bis 48 V betrieben werden. Die serielle Schnittstelle ist als Schraubterminal ausgeführt. LEDs signalisieren den jeweiligen Status der Relais. Die zulässige Umgebungstemperatur im Betrieb beträgt 0 bis 70 °C.
Acceed informiert auf www.acceed.de ausführlich über das Datenerfassungsmodul RIO-2010 und weitere PC-Modelle der Matrix-Baureihe für industrielle Applikationen.
