CAN-Umsetzer mit bis zu 8 CAN-Schnittstellen

(openPR) Der CAN-Bus (Controller Area Network) ist ein serielles Bussystem, das 1983 von BOSCH für die Vernetzung von Automobil-Steuergeräten entwickelt wurde. CAN-Feldbusse werden heute in vielen verschiedenen Bereich eingesetzt: in der Automatisierung, Automobilindustrie und Medizintechnik, in Flugzeugen und Schienenfahrzeugen, in der Raumfahrt oder im Schiffbau. Der Zugriff auf Geräte am CAN-Bus erfolgte meist über Umsetzer zu traditionellen PC-Schnittstellen wie RS232, USB, PCI und PC/104. In den letzten Jahren setzen sich mehr und mehr CAN-Ethernet-Umsetzter durch, um im Zeitalter der Industrie 4.0 den Zugriff aus der Ferne über LAN oder Internet zu ermöglichen.

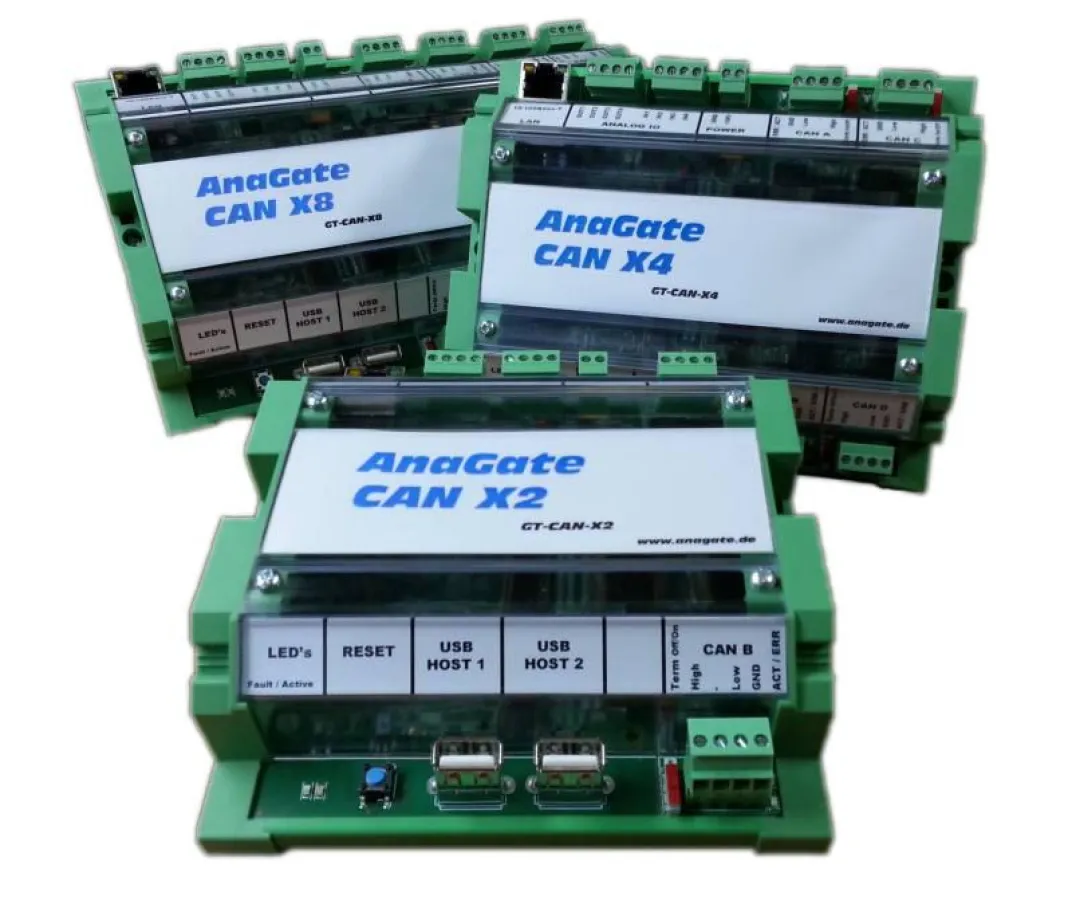

Seit vielen Jahren bietet Analytica unter der Marke AnaGate professionelle Produkte für den ethernet-basierten Zugriff auf CAN-Netzwerke, vorwiegend im Tisch- und 19-Zollgehäuse. Mit der AnaGate X-Serie sind nun drei weitere CAN-Umsetzter im kompakten Industrie-Gehäuse zur direkten Montage auf die DIN-Hutschiene im Lieferprogramm. Die Geräte sind für den industriellen Einsatz ausgelegt und sind im erweiterten Temperaturbereich von -20 bis 70°C einsetzbar.

Die Geräte der AnaGate CAN X Serie sind mit Ihrem 400MHz ARM9-Prozessor auf hohe System-Performance ausgelegt. Die zwei, vier bzw. acht CAN-Schnittstellen können unabhängig voneinander über Ethernet von einem PC oder einer SPS angesteuert werden (Gateway-Betriebsmodus). Zusätzlich besteht die Möglichkeit, einzelne Schnittstellen untereinander und damit unterschiedliche CAN-Netzwerke miteinander logisch zu verbinden (Bridge-Modus). Durch den Einsatz von zwei oder mehreren Geräten können auch räumlich getrennte CAN-Busse über LAN bzw. Internet gekoppelt werden.

Die AnaGate CAN X-Adapter sind aber mehr als nur ein simpler Umsetzer von CAN auf Ethernet. Als Embedded-PC mit 256 MB Flash-Speicher und 64 MB DDR2-DRAM sowie 32Bit-Linux-Betriebssystem – genutzt wird Linux-Kernelversion 3.9 – eröffnen sich ihm weitere Möglichkeiten. So können Anwender eigene Software erstellen, um das Gerät flexibel an individuelle Anwendungsfälle anzupassen. Das ist einerseits direkt auf dem Gerät selbst, auf einem verbundenen PC über ein TCP/IP-basiertes offengelegtes Anwendungsprotokoll oder über die mitgelieferte Software API möglich (Bibliotheken für Windows und Linux). Die beiden vorhandenen USB Host-Schnittstellen und jeweils 4 analoge Ein- und Ausgänge bieten zusätzlich Raum für funktionale Erweiterungen.
