(openPR) Im April dieses Jahres wurde die erste Sendung aus dem neuen ARD Tagesschau-Studio gesendet. Nach mehrmonatigen Umbau- und Modernisierungsarbeiten setzt das neue Studio neue Maßstäbe in der audiovisuellen Vermittlung von Informationen – besonders eindrücklich mit der 18m breiten Rückprojektionswand, die während den Sendungen mit echtem Videomaterial bespielt wird. Im Zuge der Modernisierung wurde die komplette Produktion auf HD-Qualität umgestellt. Wichtiger Bestandteil der neuen Technik ist das VSM System von L-S-B Broadcast Technologies, das umfassende Steuerungsaufgaben im neuen Studio übernimmt. Dazu zählt die Steuerung der Videokreuzschiene, Audiokreuzschiene, IMDs und UMDs, Regieautomation, Server sowie des Tally Systems. Implementiert und vor Ort konfiguriert wurde das System durch MCI Hamburg.
Das VSM System übernimmt alle Hintergrundschaltungen im Komplex, der aus dem großen Studio und zwei Regien besteht. Dies umfasst die On-Air Schaltung ebenso wie Tally und die Schaltung der Audio und Video-Kreuzschienen. Weiterhin steuert VSM die komplette Signalverteilung bei einer Havarieumschaltung. Besonders auf die Redundanz der Systeme wurde besonderer Werte gelegt, wobei VSM die Redundanzumschaltung zwischen den beiden Regien steuert.

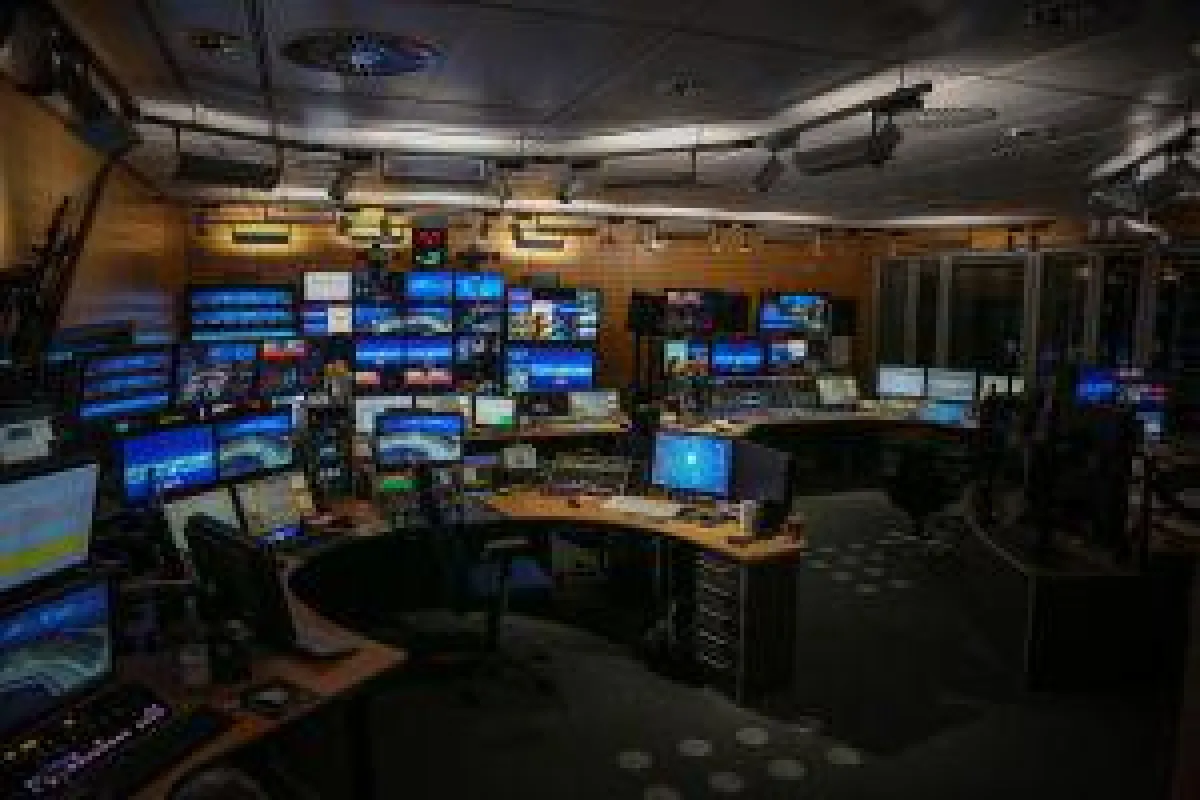

Für jede Regie ist eine Evertz Video-Kreuzschienen (288x288 Frame) im Einsatz. In beiden Regien stehen insgesamt mehr als 130 Penta Displays (Steuerung der Eingangsumschaltung und Screensaver on/off durch VSM) sowie 24 Multiviewer zur Verfügung, deren UMDs und IMDs von VSM gesteuert werden.
Im Videobereich steuert das VSM-System in jeder Regie einen Sony MVS 7000 Bildmischer und hat Zugriff unter anderem auf Tally, Label oder das Aux-Bus-Routing. Das Tally wird in Rot und Gelb betrieben, wobei die jeweilige Regie sich selbst im Betrieb als Rot markiert sieht (Regie A), der jeweils anderen Regie (Regie B) wird Regie A mit Gelb angezeigt – bedeutet „On-Air“. Bei den Stagetec Nexus Audio Kreuzschienen und -mischern hat VSM direkten Zugriff auf die DSP-Paramater zur Einstellung der Mikrofoneingangs-Equalizer und schaltet die Koppelpunkte über den im VSM-System integrierten Gadget Server 5. Das Lynx Modulare System ist ebenfalls über das VSM angebunden, alle Parameter von Frame Synchronizern, Audio Delays etc. stehen dem VSM zur schaltungsabhängigen Steuerung zur Verfügung. Die Mosart Regieautomation erhält über die vLayer Funktion des VSM vollen Zugriff auf die Steuerung der Videokreuzschienen. Auch das Management der jeweiligen aktiven Systemressourcen erfolgt über das VSM und wird den drei Mosart Automationssystemen mitgeteilt. Das Design und Labelling der 24 Multiviewer übernimmt ebenfalls der VSM.
Die für das Studio angefertigten Moderatoren-Bedienteile, die in den Tisch eingesetzt sind und von den Moderatoren bedient werden können, werden über einige der insgesamt 14 VSM GPI Boxen (19“) angesteuert. Dazu zählen unter anderem auch spezielle Fußschalter zur Vorauswahl des eingespielten Materials durch die Moderatoren im Studio.
Das im ARD Nachrichtenstudio eingesetzte VSM System ist redundant ausgelegt und arbeitet auf einem Server Cluster mit 3 Servern in Master-Master Struktur, der höchstmögliche Ausfallsicherheit und Redundanz bietet. Neben 5 vsmPanels sind 18 Webpanels und 47 VSM Hardware Bedienteile im Einsatz.
Die Implementierung und die Konfiguration des Systems wurde durch den Systemintegrator Studio Hamburg MCI direkt vor Ort vorgenommen.
Daten zum VSM-System im ARD Nachrichtenstudio:
3 VSM Server im Cluster Verbund
5 vsmPanel
18 Webpanels
47 19“ VSM-Hardware-Bedienteile
14 GPI Boxen (19“)
Weitere Informationen zu L-S-B und MCI finden Sie unter www.l-s.b.de bzw. www.studio-hamburg.de/.
