(openPR) Metav Werkzeuge erweitert das Programm für präzise Spannmittel für Messmaschinen um das EukoFIX Spannsystem aus dem Konstruktionsbüro Eugen Koch. Kleinste Objekte von D0,5-20mm können so stufenlos gespannt auf für Messungen vorbereitet werden. Durch einen schnellen Umbau kann sowohl Innen- als auch Aussen gespannt werden. Metav Werkzeuge übernimmt für die EukoFIX Mess-Spanneinheit den europaweiten Vertrieb.
Um präzise Messwerte, besonders bei einer Messreihe, mittels einer Messmaschine zu erreichen, werden aufwändige komplizierte Sonderaufnahmen gebraucht.

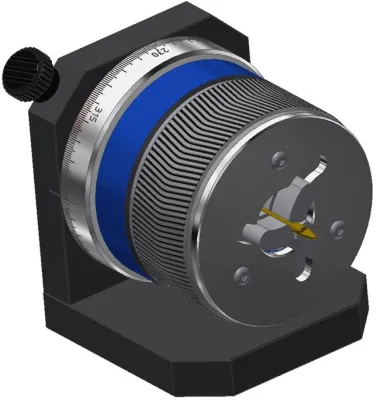

Die flexible Mess– und Spanneinheit EukoFIX ist die Lösung: Diese Einheit kann schnell auf jeder Messmaschine frei ausgerichtet und fixiert werden.
Mit der EukoFIX Standard Mess-Spannheit können Rundteile Außen von Ø0.5-20mm stufenlos gespannt werden. Mit einem Endanschlagsystem, das vom Anwender - wenn erforderlich - mühelos angepasst werden kann, ist jeder Messvorgang übereinstimmend.

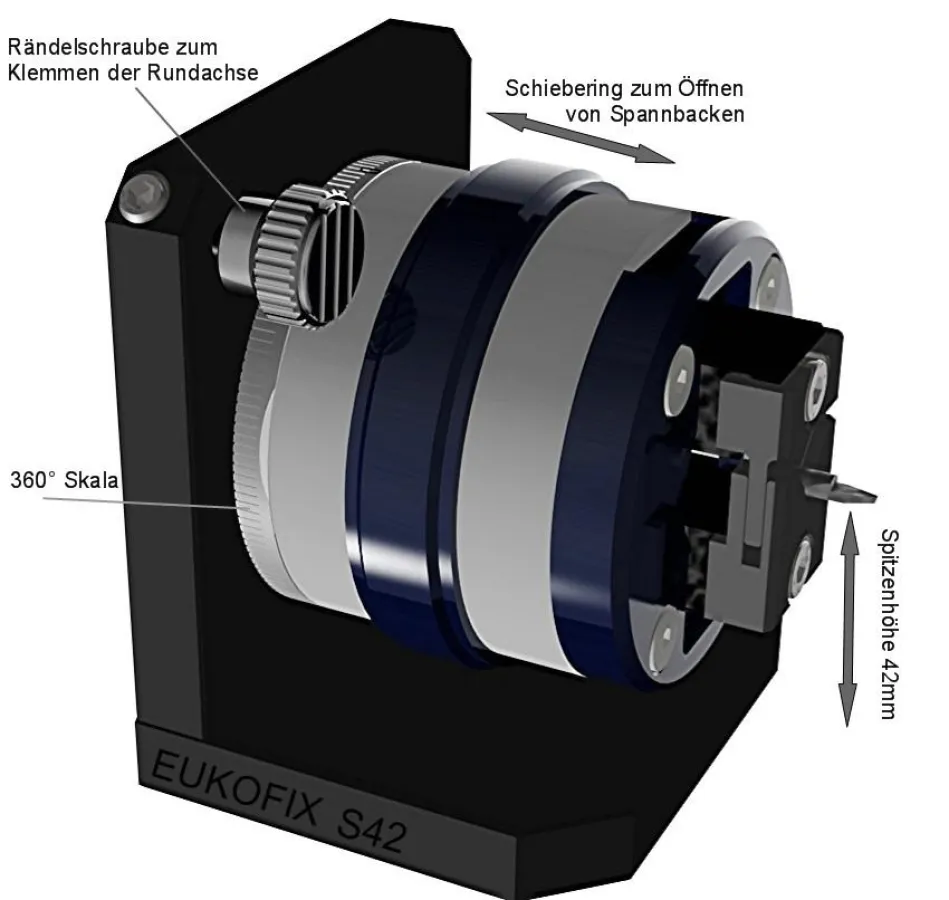

Der EukoFIX ist leicht bedienbar. Die präzise geführte Backensätze spannen zentrisch über Federkraft. Über den Schiebering am Umfang der Einheit werden die Backen geöffnet.
Die integrierte feststellbare Drehachse mit 360° Skala, über ein präzises Bronze-Gleitlager gelagert, ermöglicht das Messteil radial in jeder Position zu messen.
Als Option kann eine Teileeinrichtung mit einer Indexierscheibe auf der EukoFIX -Standard verschraubt werden, um Messungen beispielsweise an Bohr-, Fräswerkzeugen zu vereinfachen.
Mit optional erhältlichen Innen-Spannbacken können die Messteile in Bohrungen aufgenommen werden.
Der EukoFIX kann sowohl Innen als auch Außen gespannt werden. Mit wenigen Schritten ist die Spanneinheit von Außenspannung auf Innenspannung umgebaut. Es ist kein zweites Spannsystem notwendig.
Jede Spannlösung kann über die Anfertigung von Sonderbacken ermöglicht werden.
Der EukoFIX kann auf jede Messmaschine mit Standardaufnahmen wie beispielsweise MK1 und MK2 aufgespannt werden. Das EukoFIX Adaptionssystem vereinfacht dies.
Für größere Teile ab Ø 20 wird die Mess-Spanneinheit EukoFIX S65 angeboten.
Weitere Pluspunkte von EukoFIX:
- Sonderbacken für größere Teile können selbst gefertigt werden.
- Voller Durchlass bis Durchm. 20mm
- Endanschlag von Hinten montier- und justierbar.
- Kurze Bauweise, damit passt Vorrichtung auf jede Messmaschine
- Vertikal stellbar, dadurch können auch Bohrerspitzen betrachtet werden.
- Erweiterbar durch viel Zubehör z.B. Schwenkachse, Teileinrichtung ,MK-Aufnahmen..
Der Vertrieb der EukoFIX Mess-Spanneinheit wird über die Metav Werkzeuge GmbH in Emmerich organisiert. „Mit der Firma Metav Werkzeuge haben wir einen starken Vertriebspartner, der im Markt bereits unterwegs ist und über die entsprechenden Kontakte verfügt“, so Eugen Koch vom Konstruktionsbüro Eugen Koch.
Der EukoFIX wird zum ersten mal auf der AMB 2014 in Stuttgart zu sehen sein.
